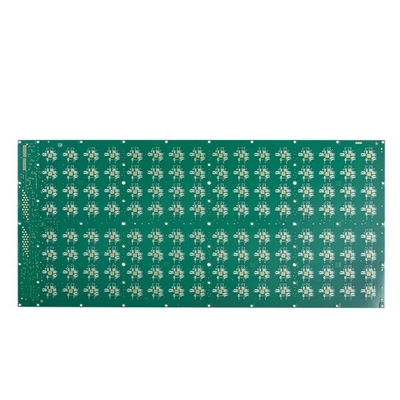

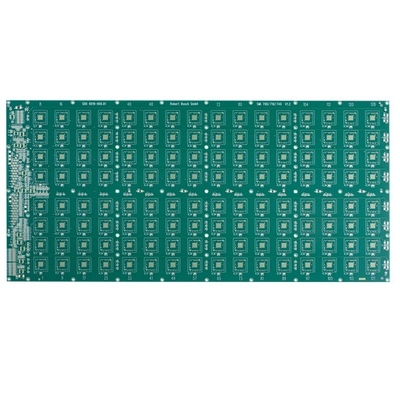

ต้นแบบแผงวงจรพิมพ์ PCB FR4 TG130 หน้ากากประสานสีเขียว

ต้นแบบแผงวงจรพิมพ์ PCB FR4 TG130 หน้ากากประสานสีเขียว

FR4 PCB ผลิตต้นแบบแผงวงจรพิมพ์ TG130 LF-HASL

แผ่นวงจรพิมพ์ต้นแบบ

ผลิตภัณฑ์ HSX ครอบคลุม PCB 1~32L FR-4, IMS PCB, บอร์ด HDI, บอร์ด PTFE ความถี่สูง และบอร์ด Rigid-flex เป็นต้น ให้บริการการผลิตแบบหมุนเร็วที่ยืดหยุ่น (เร็วที่สุด 12 ชั่วโมงถึง 72 ชั่วโมง) และยังมีปริมาณน้อยจนถึงจำนวนมาก การผลิต PCB ปริมาณมาก ผลิตภัณฑ์ที่ใช้กันอย่างแพร่หลายในสาขาเทคโนโลยีขั้นสูง เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์การแพทย์ และอวกาศ

เลเยอร์สูงสุด: 32เลเยอร์ (จะต้องตรวจสอบความสามารถหากเลเยอร์≥20เลเยอร์)

ขนาดแผงสำเร็จสูงสุด: 740*500 มม. (จะต้องตรวจสอบความสามารถหากขนาดแผง>600 มม.)

ขนาดแผงสำเร็จขั้นต่ำ: 5 * 5 มม. (จะต้องตรวจสอบความสามารถหากขนาดแผง <5 มม.)

วัสดุ PCB: PI + FR4, FR4, Rogers, ฐานทองแดง, ฐาน Al

ความหนาของ PCB: 0.2~4.0 มม. (หากความหนาของบอร์ดเสร็จสิ้น <0.2 มม. หรือ> 4 มม. จะต้องประเมินความสามารถ) (และหากความหนาของบอร์ดน้อยกว่า ≤ 0.6 มม. จะไม่ใช้สำหรับการรักษาพื้นผิว HASL)

ความหนาของทองแดงด้านใน: ต่ำสุด 0.3/0.5 ออนซ์, สูงสุด 3 ออนซ์, ล่วงหน้า 4-6 ออนซ์

ความหนาทองแดงของทองแดงชั้นนอก: สูงสุด 10 ออนซ์ (จะต้องประเมินความสามารถ)

ก้มและบิด: 0.075%

นาที.ขนาดรู: 0.15 มม. (จำเป็นต้องตรวจสอบ <0.15 มม.)

HDI รูเจาะต่ำสุด : 0.08-0.10MM

แทร็ก / ช่องว่างขั้นต่ำของ PCB: 3mil (0.075 มม.)

โครงร่าง PCB: การกำหนดเส้นทาง/V-CUT/เจาะ

ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um

ความกว้างสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่นๆ 4.8mil

รูเติมหน้ากากประสาน: 0.1-0.5 มม

สีของหน้ากากประสาน: สีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, ฯลฯ

ซิลค์สกรีน PCB: ขาว, ดำและตามคำขอของคุณ

ความหนาของหน้ากากลอกได้: 500-1,000um

ฟิล์มออกซิเดชั่นของ OSP: 0.2-0.5um

คำถามที่พบบ่อย:

Q1: รูปแบบไฟล์ PCBS ชนิดใดที่คุณสามารถยอมรับในการผลิตได้?
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

ไตรมาสที่ 2ข้อมูลอื่นใดที่ควรเสนอยกเว้นไฟล์

ตอบ: จำเป็นต้องมีข้อกำหนดต่อไปนี้สำหรับใบเสนอราคา:
1) วัสดุฐาน
2) ความหนาของบอร์ด:
3) ความหนาของทองแดง
4) การรักษาพื้นผิว:
5) สีของหน้ากากประสานและซิลค์สกรีน
6) ปริมาณความต้องการ

ไตรมาสที่ 3ไม่มีไฟล์ PCB/GBR มีเฉพาะ PCB ตัวอย่าง คุณผลิตให้ฉันได้ไหม

ตอบ: ได้ เราสามารถช่วยคุณในการโคลน PCB ได้แต่ต้องการให้คุณส่ง PCB ตัวอย่างมาให้เรา เราสามารถโคลนการออกแบบ PCB ได้

ไตรมาสที่ 4รายการ BOM คืออะไร

ตอบ: รายการ BOM คือรายการวัสดุที่แสดงส่วนประกอบที่จำเป็นในการสร้างโครงการของคุณรายการ BOM ประกอบด้วยหมายเลขชิ้นส่วน ยี่ห้อ ตัวระบุอ้างอิง ปริมาณ และรายละเอียดของชิ้นส่วนที่ต้องประกอบ

Q5.แผงวงจรของคุณผลิตที่ไหน?

ตอบ: ในฐานะผู้ผลิต PCB มืออาชีพในประเทศจีน แผงวงจรทั้งหมดผลิตในประเทศจีน
