FR4 TG170 แผงวงจรพิมพ์หลายชั้น
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| PCB Layer | มัลติเลเยอร์ 12 ชั้น | วัตถุดิบ | FR4, TG170 |
|---|---|---|---|
| เสร็จสิ้นพื้นผิว | แช่ทองและนิ้วทอง | ความหนาเสร็จแล้ว | 2.20 มม.，+/-10% ค่าเผื่อ |
| ทองแดงชั้นนอก | น้ำหนักทองแดงสำเร็จรูป 1 ออนซ์ (35µm) | ทองแดงชั้นใน | น้ำหนักพื้นฐาน 1/2 ออนซ์ (18µm) |
| สีหน้ากากประสาน | สีเขียว2ด้าน | สีซิลค์สกรีน | สีขาว2ด้าน |
| เน้น | TG170 แผงวงจรพิมพ์หลายชั้น,แผงวงจรพิมพ์หลายชั้น ISO9001,TG170 หลายชั้น fr4 pcb |
||
รายละเอียดสินค้า

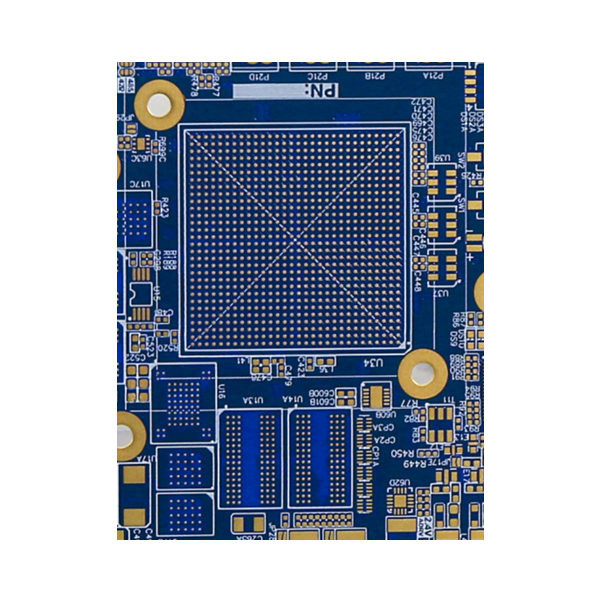

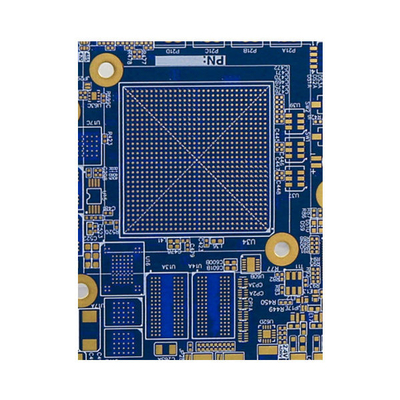

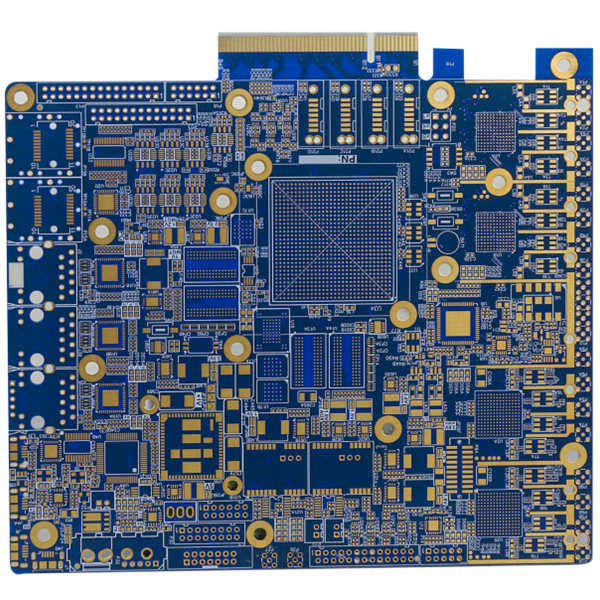

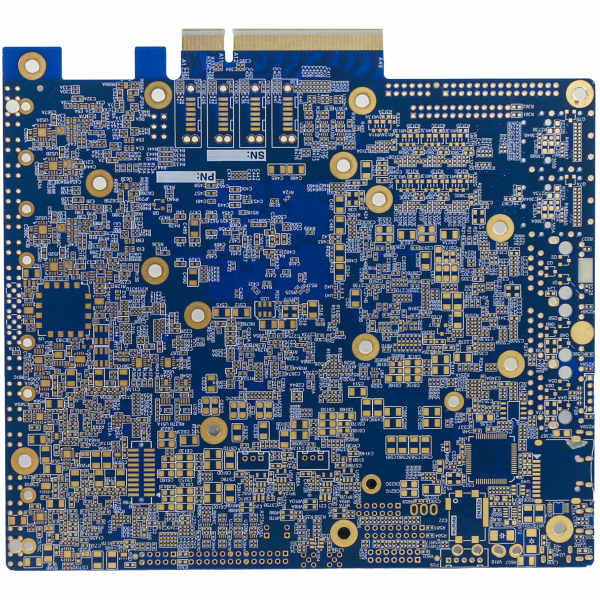

FR4 TG170 แผงวงจรพิมพ์หลายชั้น
แผงวงจรพิมพ์หลายชั้น แผงวงจรพิมพ์ทองแดงที่เต็มไปด้วยทอง Finger Stack-Up12LPCB
แผงวงจรพิมพ์แข็งหลายชั้น 12L
ประเภทกระดาน: Mแผงวงจรพิมพ์หลายชั้น (12L)
พื้นผิวสำเร็จรูป: แช่ทอง 2u" (0.05 - 0.1 µm gold over 3 - 5 µm of Nickel.) และ gold finger
ความหนาของ PCB สำเร็จรูป (มม.): 2.2 มม., +/- 10%
ข้อกำหนดเฉพาะของวัตถุดิบ: FR4, TG170
น้ำหนักทองแดงของชั้นนอก: 1 ออนซ์ (35µm) น้ำหนักทองแดงสำเร็จรูป
น้ำหนักทองแดงของชั้นใน: 1/2 ออนซ์ (18µm) น้ำหนักพื้นฐาน
ความหนาของรูทะลุ: 25 ไมครอน
การควบคุมอิมพีแดนซ์: ใช่
รูเคาเตอร์ซิงค์/รูเคาเตอร์ซิงค์:ไม่มี
รูเจาะ: ไม่
รูที่เล็กที่สุดคือ 0.2mm
พิกัดความเผื่อของรู PTH: +/-0.075mm
ต้านทานการบัดกรี: 2 ด้าน สีน้ำเงิน
ซิลค์สกรีน: 2 ด้าน สีขาว
โปรไฟล์วงจร: V-CUT และกำหนดเส้นทาง
คำขอทดสอบ E: PCB ทั้งหมดได้รับการทดสอบทางอิเล็กทรอนิกส์
ชั้น IPC: 3
ข้อกำหนดพิเศษ: vias ที่เติมด้วยทองแดงและ stack-up ที่ให้มา
| PCB Layer | แผงวงจรพิมพ์หลายชั้น (12L) |
| พื้นผิว PCB เสร็จแล้ว | แช่ทอง 2u" (0.05 - 0.1 µm ทองมากกว่า 3 - 5 µm ของนิกเกิล) และนิ้วทอง |
| ความต้องการวัสดุ PCB | FR4, TG170 |
| ความหนาของ PCB เสร็จแล้ว | เสร็จ 2.2 มม. +/-10% |
| ขนาดรูที่เล็กที่สุด | 0.20mm |
| ตัวต้านทานบัดกรี PCB | 2 ข้าง สีฟ้า |
| PCB สีซิลค์สกรีน | 2ข้าง สีขาว |
| น้ำหนักทองแดงของชั้นนอก | น้ำหนักทองแดงสำเร็จรูป 1 ออนซ์ (35µm) |
| น้ำหนักทองแดงของชั้นใน | น้ำหนักพื้นฐาน 1/2 ออนซ์ (18µm) |
| ความต้องการพิเศษ |
Vias ที่เติมด้วยทองแดงและ stack-up ที่ให้มา |
คำถามที่พบบ่อย:
1. คุณสามารถให้บริการอะไรได้บ้าง?
แผงวงจรพิมพ์, การประกอบวงจรพิมพ์, คำสั่งต้นแบบอย่างรวดเร็ว
2. ระยะเวลารอคอยสินค้าของคุณเร็วแค่ไหน?
บอร์ด HDI ที่เร็วที่สุด 3 WDs, 2L และ 4L บอร์ดแข็งเร็วที่สุด 24H
3. วิธีรับใบเสนอราคาอย่างรวดเร็ว?
โปรดระบุไฟล์เกอร์เบอร์และรายละเอียดของบอร์ด (รวมถึงเลเยอร์ ความหนาของบอร์ด ความหนาของทองแดง การรักษาพื้นผิว หน้ากากประสาน และสีซิลค์สกรีน คำขอพิเศษ หากมี ปริมาณความต้องการ ฯลฯ)
ตัวอย่าง:
| PCB Layer | 4L |
| พื้นผิว PCB | ENIG |
| วัสดุ PCB | FR4, TG135 |
| ความหนาของทองแดงสำเร็จรูป | 2/2/2/2oz |
| สีหน้ากากประสาน | สองด้าน สีแดง |
| ซิลค์สกรีน | สองด้าน สีดำ |
| ปริมาณ | 1000 ชิ้น 2 สัปดาห์ |
4. คุณมีเงื่อนไขการชำระเงินแบบใด?
ที/ที
