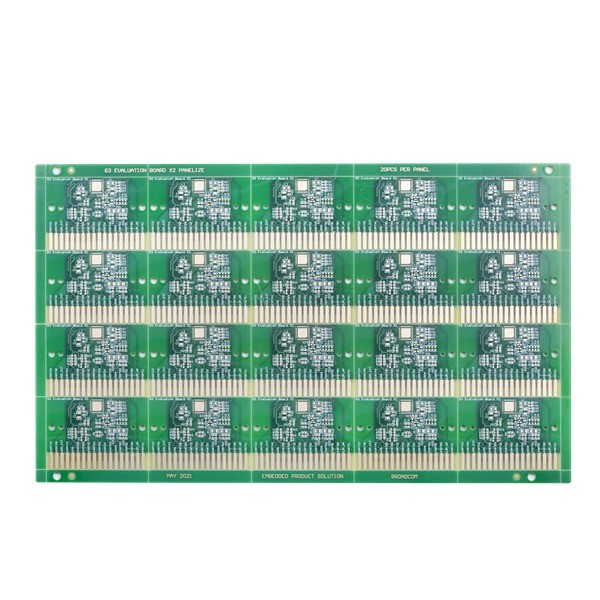

แผงวงจรหลายชั้นเสียบเรซิน ENIG พื้นผิว 4L ฮาโลเจนฟรี 1.6mm
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อผลิตภัณฑ์ | 4L ฮาโลเจนฟรีเรซิ่นที่เติม PCB | วัสดุ | FR4 ปราศจากฮาโลเจน |
|---|---|---|---|
| เสร็จสิ้นการรักษา | ENIG 2u | ความหนาของบอร์ด | 1.6mm |
| ความหนาของทองแดงสำเร็จรูป | 1/1/1/1OZ | 6L แผงวงจรพิมพ์ฮาโลเจนฟรี | 0.2MM |
| Min.PCB แทร็ก/ช่องว่าง | 8/8mil | สีหน้ากากประสาน | เขียว |
| สีซิลค์สกรีน | สีขาว | คำขอพิเศษ | การควบคุมอิมพีแดนซ์ / เติมเรซินและชุบโอเวอร์ |
| แสงสูง | แผงวงจรหลายชั้น 4L,แผงวงจรหลายชั้น 1.6 มม.,บอร์ดหลายชั้น 1.6 มม |
||
รายละเอียดสินค้า

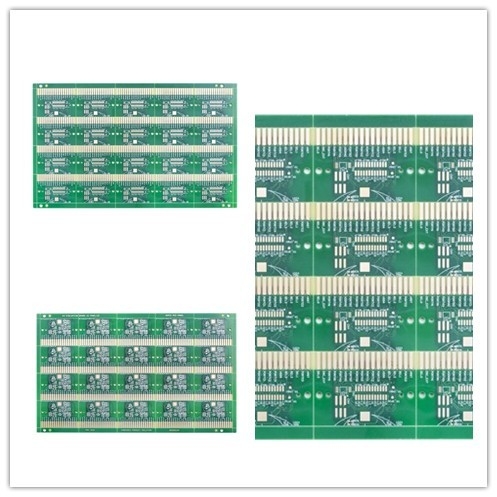

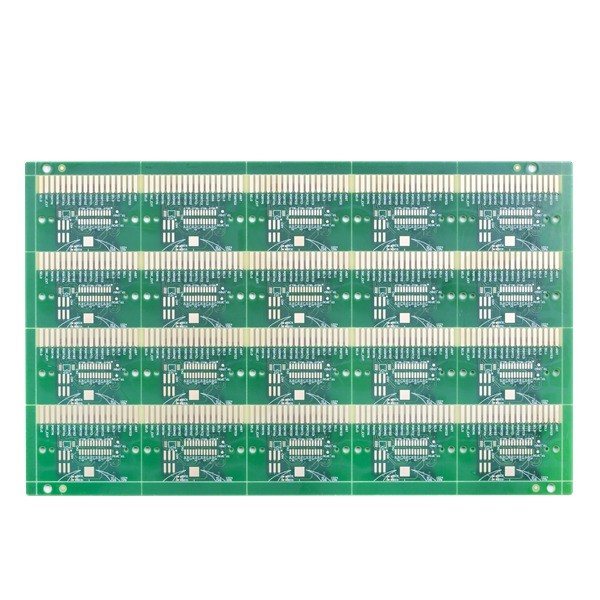

แผงวงจรหลายชั้นเสียบเรซิน ENIG พื้นผิว 4L ฮาโลเจนฟรี 1.6mm
แผงวงจรพิมพ์หลายชั้นเรซิ่นเสียบรูและชุบบน PCB ENIG พื้นผิว Impedance Control PCB
4L ฮาโลเจนฟรีเรซิ่นที่เติม PCB
เลเยอร์สูงสุด: 32layer (ต้องตรวจสอบเลเยอร์≥20)
ขนาดแผงเสร็จสิ้นสูงสุด: 740* 500 MM(>600 MM ต้องตรวจสอบ)
ขนาดแผงเสร็จสิ้นขั้นต่ำ: 5 * 5mm
รูเจาะขั้นต่ำ: 0.15 มม. (ต้องตรวจสอบ 0.15 มม.)
รูเจาะ HDI ขั้นต่ำ: 0.08-0.10MM
อัตราส่วนภาพ: 15:1 (>12:1 ต้องตรวจสอบ)
ความหนาของบอร์ด: 0.2~4.0mm(＜0.2 mm,>4 mm need to review)
ความหนาของทองแดง: ชั้นใน≤ 6 OZ (≥5 OZ สำหรับ 4L, ≥4OZ สำหรับ 6L, ≥3OZสำหรับ 8L ขึ้นไปจะได้รับการตรวจสอบ)
ทองแดงชั้นนอก≤ 10 OZ (ต้องตรวจสอบ≥5 OZ)
ทองแดงในรู≤ 5 ออนซ์ (ต้องตรวจสอบ≥ 1 ออนซ์
พื้นที่ขั้นต่ำในชั้นใน (ด้านเดียว): 4 ~ 8L (รวม): ตัวอย่าง: 4 ล้าน;ปริมาณน้อย: 4.5 ล้าน;
8 ~ 12L (รวม): ตัวอย่าง: 5 ล้าน;ปริมาณขนาดเล็ก: 5.5 ล้าน
12 ～ 18L (รวม): ตัวอย่าง: 6 ล้าน;ปริมาณน้อย: 6.5 ล้าน
|
||||||||||||||||||||||||||||
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก
Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามอื่นๆและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น
Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณในการโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้
Q5:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับPCB?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
Q6: คุณยอมรับการชำระเงินแบบใด?
A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะค่าขนาดเล็กที่น้อยกว่า 500usd)
