ผลิตภัณฑ์ทั้งหมด

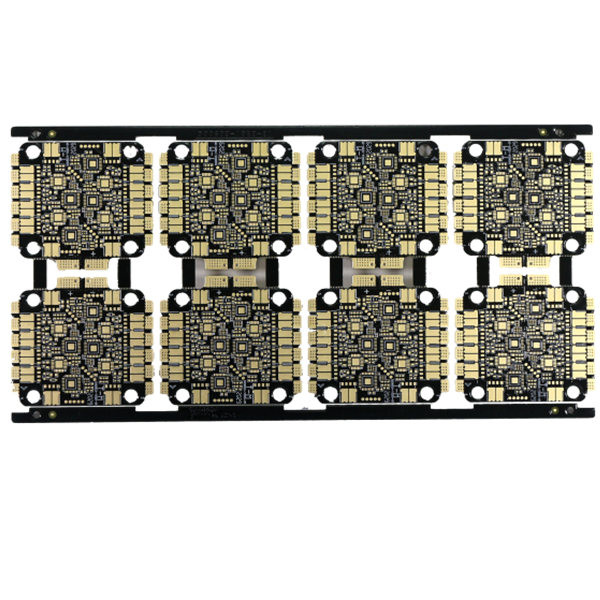

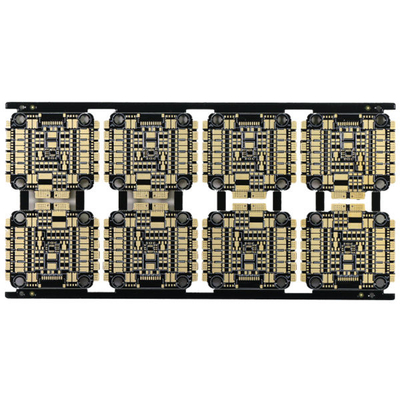

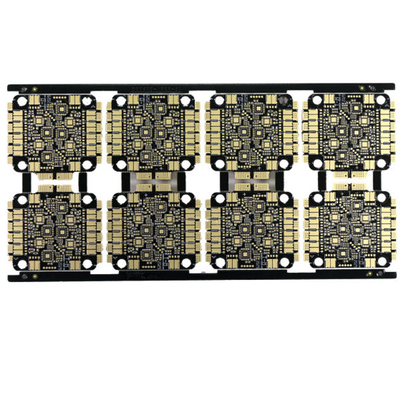

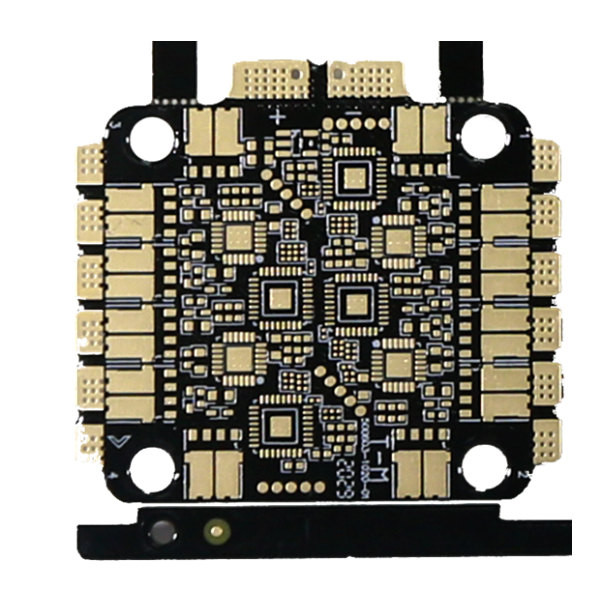

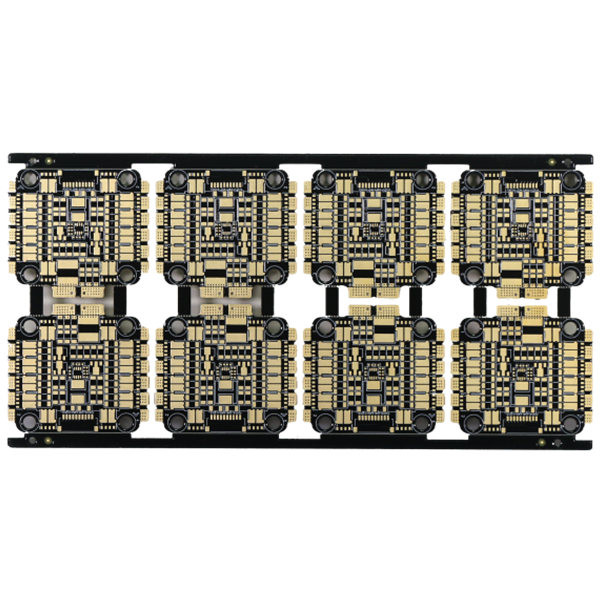

แผงวงจรพิมพ์หลายชั้นขนาด 2.4 มม. 8 ลิตร
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อผลิตภัณฑ์ | แผงวงจรพิมพ์ PCB 8L | วัตถุดิบ | Rogers |
|---|---|---|---|
| พื้นผิว | อีนิก 4" | ความหนา | 2.4mm เสร็จแล้ว |
| ทองแดง PCB | 3/2/2/2/2/2/2/3oz เสร็จแล้ว | หน้ากากประสาน | สีดำทั้งสองด้าน |
| ตำนาน | ขาวได้ทั้งสองข้าง | คำขอพิเศษ | ทองแดงหลุม 25um นิ้วทองและ bevel |
| เน้น | แผงวงจรพิมพ์หลายชั้น 8L,แผงวงจรพิมพ์หลายชั้น 2.4 มม.,บอร์ด pcb หลายชั้น 2.4 มม |
||
รายละเอียดสินค้า
แผงวงจรพิมพ์หลายชั้นขนาด 2.4 มม. 8 ลิตร
แผงวงจรพิมพ์หลายชั้น 8L PCB แผงวงจรพิมพ์ Gold Finger และ Bevel, ENIG 4u
แผงวงจรพิมพ์ PCB 8L
เลเยอร์: 1-32layer หากชั้นเป็น 20L หรือตัวเมียมากกว่า 20L จะต้องตรวจสอบบอร์ด
ขนาดแผงผิวสำเร็จสูงสุดคือ 740* 500 มม. แต่ถ้าด้านแผง >600 มม. จะต้องตรวจสอบ
ขนาดแผงขั้นต่ำคือ 5 * 5 มม.
วัตถุดิบของแผงวงจรพิมพ์ ได้แก่ FR4, Rogers, Halogen-free, High TG...
ความหนาของ PCB อยู่ที่ 0.2~4.0mm ถ้าความหนาน้อยกว่า 0.2 mm หรือมากกว่า 4 mm จะต้องตรวจสอบ
ความสามารถความหนาของทองแดง PCB คือ H ~ 5ozถ้ามากกว่า 5oz จะต้องทบทวนก่อน
ความทนทานต่อการโค้งงอและบิดเป็น 0.075%
ขนาดรูต่ำสุดคือ 0.15 มม. หากขนาดเจาะเล็กกว่า 0.15 มม. จะต้องยืนยันกระดานก่อน
ขนาดรูสูงสุดคือ 6.0 มม. หากรูขนาดมากกว่า 6 มม. จะต้องใช้การกัดเพื่อขยายรู
สีของแผงวงจรพิมพ์ ได้แก่ สีเขียว สีเขียวด้าน สีฟ้า สีน้ำเงินด้าน สีดำ สีดำด้าน สีเหลือง สีแดง สีขาว และอื่นๆ
สีของสีซิลค์สกรีน ได้แก่ สีขาว สีดำ และอื่นๆ
พื้นผิวแผงวงจรพิมพ์ประกอบด้วย HASL ไร้สารตะกั่ว, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger เป็นต้น
| PCB Layer | แผงวงจรพิมพ์ PCB 8L |
| พื้นผิว PCB | อีนิก 4u" |
| วัสดุ PCB | Rogers |
| ความหนาของ PCB | 2.4mm เสร็จแล้ว |
| นาที.ขนาดรู | 0.2mm |
| หน้ากากประสาน PCB | สีดำทั้งสองด้าน |
| PCB Legend | ขาวได้ทั้งสองข้าง |
| ทองแดง PCB | 3/2/2/2/2/2/2/3oz เสร็จแล้ว |
| คำขอพิเศษ | ทองแดงหลุม 25um นิ้วทองและ bevel |
| แอปพลิเคชัน |
การควบคุมอุตสาหกรรม |
คำถามที่พบบ่อย:
1. คุณสามารถให้บริการอะไรได้บ้าง?
แผงวงจรพิมพ์, การประกอบวงจรพิมพ์, คำสั่งต้นแบบอย่างรวดเร็ว
2. ระยะเวลารอคอยสินค้าของคุณเร็วแค่ไหน?
บอร์ด HDI ที่เร็วที่สุด 3 WDs, 2L และ 4L บอร์ดแข็งเร็วที่สุด 24H
3. วิธีรับใบเสนอราคาอย่างรวดเร็ว?
โปรดระบุไฟล์เกอร์เบอร์และรายละเอียดของบอร์ด (รวมถึงเลเยอร์ ความหนาของบอร์ด ความหนาของทองแดง การรักษาพื้นผิว หน้ากากประสาน และสีซิลค์สกรีน คำขอพิเศษ หากมี ปริมาณความต้องการ ฯลฯ)
ตัวอย่าง:
| PCB Layer | 4L |
| พื้นผิว PCB | ENIG |
| วัสดุ PCB | FR4, TG135 |
| ความหนาของทองแดงสำเร็จรูป | 2/2/2/2oz |
| สีหน้ากากประสาน | สองด้าน สีแดง |
| ซิลค์สกรีน | สองด้าน สีดำ |
| ปริมาณ | 1000 ชิ้น 2 สัปดาห์ |
4. คุณมีเงื่อนไขการชำระเงินแบบใด?
ที/ที
