Rogers FR4 แผงวงจรพิมพ์หลายชั้นสองด้าน 4 ชั้น

Rogers FR4 แผงวงจรพิมพ์หลายชั้นสองด้าน 4 ชั้น

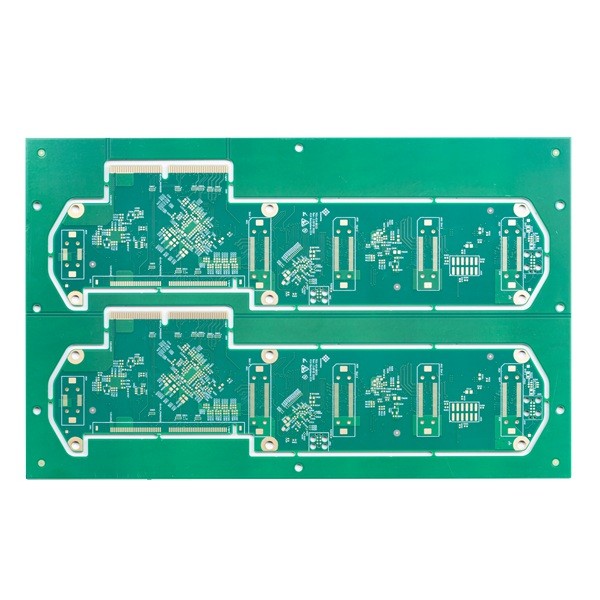

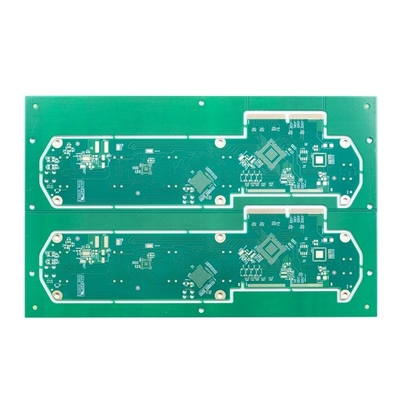

แผงวงจร PCB 4 ชั้น FR4 สองด้านคุณภาพสูงพร้อมพื้นผิวทองแช่เสร็จแล้ว

PCB ทองแช่สองด้าน

Huashengxin Circuit Limited เป็นผู้ผลิตแผงวงจรพิมพ์ระดับมืออาชีพและให้บริการการผลิตแบบหมุนเร็วแบบยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) ตลอดจนการผลิต PCB ปริมาณน้อยไปจนถึงปริมาณมากผลิตภัณฑ์ประกอบด้วยแผงวงจรพิมพ์แข็ง 1~32L FR-4, IMS PCB, บอร์ด HDI, บอร์ด PTFE ความถี่สูง และบอร์ด Rigid-flex เป็นต้น

ผลิตภัณฑ์ของ HSX ถูกนำมาใช้อย่างแพร่หลายในสาขาเทคโนโลยีขั้นสูงมากมาย เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์การแพทย์ การบินและอวกาศ และอื่นๆ

เลเยอร์สูงสุด: 32เลเยอร์ (หากมากกว่า 20 เลเยอร์ ต้องตรวจสอบความสามารถ)

ขนาดแผงสำเร็จสูงสุด: 740*500 MM (หากใหญ่กว่า 600 MM ต้องตรวจสอบความสามารถ)

ขนาดแผ่นสำเร็จขั้นต่ำ: 5 * 5 มม

วัตถุดิบ: PI + FR4, FR4, Rogers, AI เป็นต้น

ความหนาของแผ่นสำเร็จรูปของแผงวงจรพิมพ์: 0.2~4.0 มม. (หากน้อยกว่า 0.2 มม. หรือมากกว่า 4 มม. ต้องตรวจสอบ) (หากความหนาของแผ่น ≤ 0.6 มม. ไม่สามารถใช้กับพื้นผิว HASL ได้)

ความหนาทองแดงของแผงวงจรพิมพ์ของทองแดงฐานด้านในและด้านนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์

ทองแดงนอกสำเร็จรูป: 6oz

ก้มและบิด: 0.075%

นาที.ขนาดรู: 0.15 มม. (<0.15 มม. ต้องทบทวนความสามารถ)

HDI รูเจาะต่ำสุด : 0.08-0.10MM

ราง/ช่องว่างของแผงวงจรพิมพ์: 3mil(0.075mm)

โปรไฟล์ของแผงวงจรพิมพ์: การกำหนดเส้นทาง, การเจาะ, V-CUT

ความหนาของหน้ากากประสานของแผงวงจรพิมพ์: มาตรฐาน 15-20um;ขั้นสูง: 35um

ความกว้างสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่นๆ 4.8mil

รูเสียบหน้ากากประสาน: 0.1-0.5 มม

สีของหน้ากากประสาน: เขียว, เขียวด้าน, น้ำเงิน, น้ำเงินด้าน, ดำ, ดำด้าน, เหลือง, แดง, ขาวและอื่น ๆ

ซิลค์สกรีน PCB: ขาว ดำ และอื่น ๆ

ความหนาของหน้ากากลอกได้: 500-1,000um

คำถามที่พบบ่อย:

Q1: รูปแบบไฟล์ PCB ชนิดใดที่คุณสามารถยอมรับในการผลิตได้?
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

ไตรมาสที่ 2ข้อมูลอื่นใดที่ควรเสนอยกเว้นไฟล์

ตอบ: จำเป็นต้องมีข้อกำหนดต่อไปนี้สำหรับใบเสนอราคา:
1) วัสดุฐาน
2) ความหนาของบอร์ด:
3) ความหนาของทองแดง
4) การรักษาพื้นผิว:
5) สีของหน้ากากประสานและซิลค์สกรีน
6) ปริมาณ

ไตรมาสที่ 3ไม่มีไฟล์ PCB/GBR มีเฉพาะ PCB ตัวอย่าง คุณผลิตให้ฉันได้ไหม

ตอบ: ได้ เราสามารถช่วยคุณในการโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถโคลนการออกแบบ PCB และทำมันออกมา

ไตรมาสที่ 4BOM คืออะไร

ตอบ: BOM คือรายการวัสดุที่แสดงส่วนประกอบที่จำเป็นในการสร้างโครงการของคุณBOM ประกอบด้วยหมายเลขชิ้นส่วน ยี่ห้อ ตัวระบุอ้างอิง ปริมาณ และรายละเอียดของชิ้นส่วนที่ต้องประกอบ

Q5.แผงวงจรของคุณผลิตที่ไหน?

ตอบ: ในฐานะผู้ผลิต PCB มืออาชีพในประเทศจีน แผงวงจรทั้งหมดผลิตในประเทศจีน
