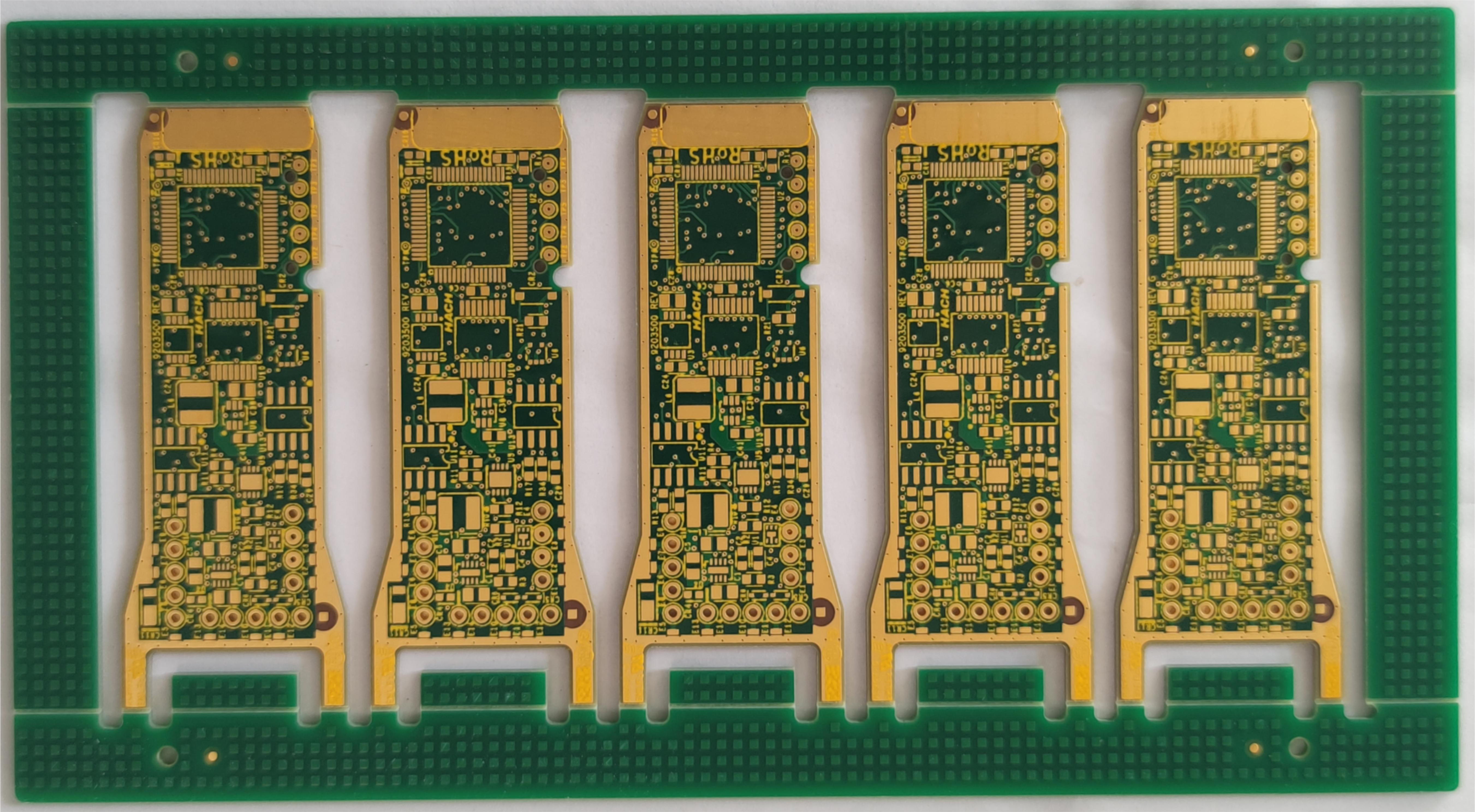

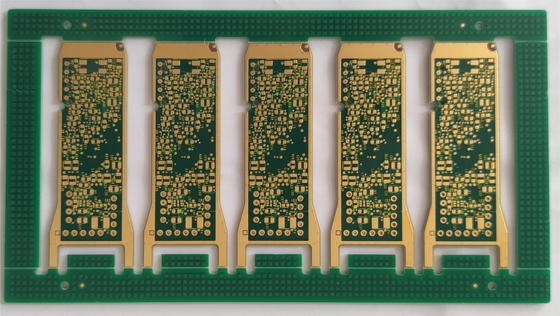

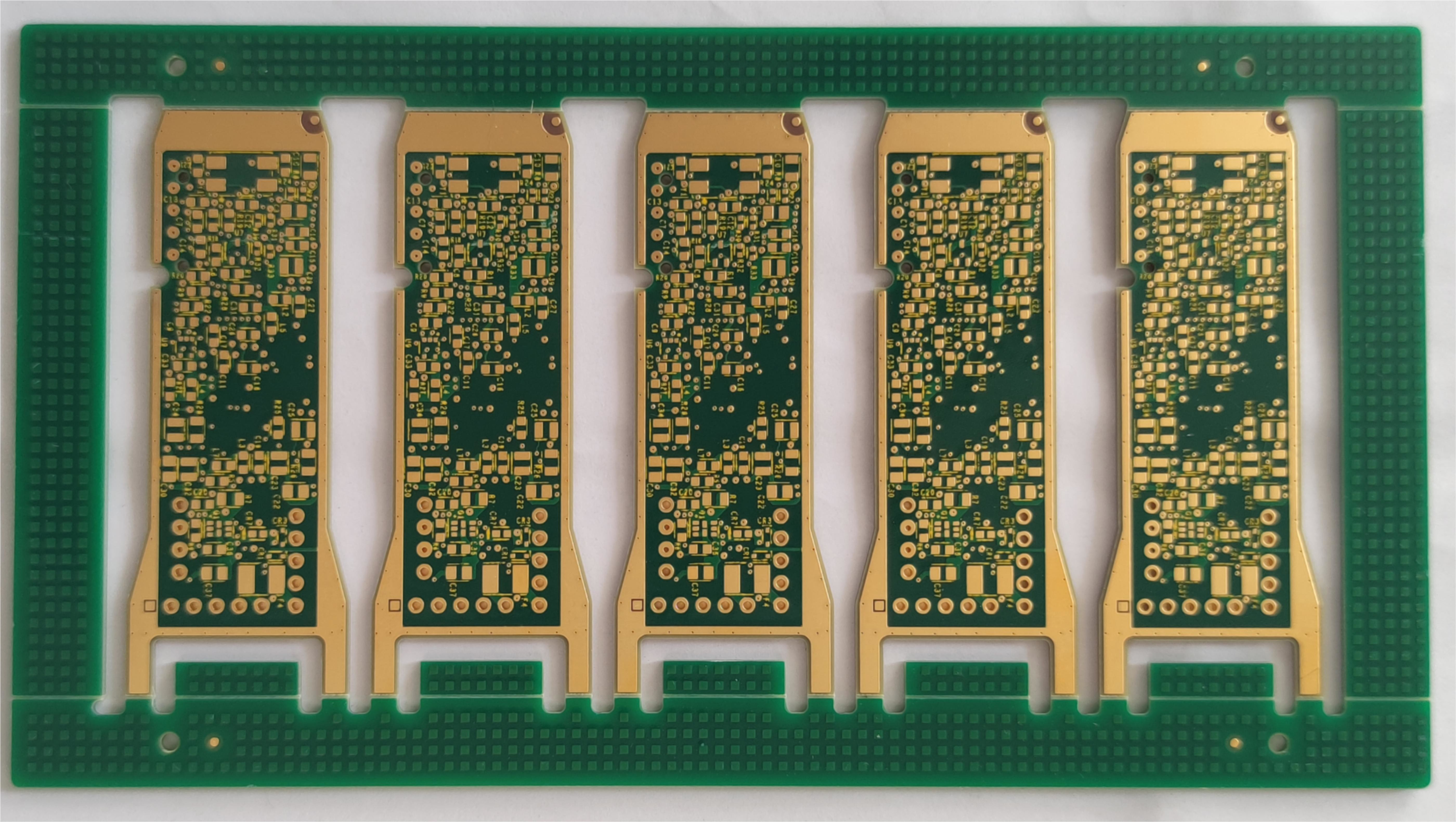

2U แผงวงจรพิมพ์หลายชั้น OSP พื้นผิว 12 ชั้น PCB

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xเลเยอร์ PCB | OSP PCB 12 ชั้น | แท็ก | FR4, TG150 |
---|---|---|---|
พื้นผิว PCB | อสป | หน้ากากประสาน | สีเขียว |
แทร็ก / ช่องว่าง PCB ที่เล็กที่สุด | 3/3มิล | รูที่เล็กที่สุด | 0.2มม |
แอปพลิเคชัน | การควบคุมอุตสาหกรรม | ข้อกำหนดพิเศษ | พื้นที่เส้นเล็กและช่องว่าง: 3/3mil/ การควบคุมอิมพีแดนซ์/0.25 มม. BGA |
แสงสูง | แผงวงจรพิมพ์หลายชั้น 2U,แผงวงจรพิมพ์หลายชั้น TG150,พื้นผิว OSP 12 ชั้น PCB |
2U แผงวงจรพิมพ์หลายชั้น OSP พื้นผิว 12 ชั้น PCB
Quick Turn Prototype Immersion Gold 2u 12 Layer PCB OSP พื้นผิว FR4 TG150
12ชั้นFR4 TG150 PCB Green Solder Mask การควบคุมอิมพีแดนซ์
ก่อตั้งขึ้นในปี 2010 เซินเจิ้น Huashengxin Circuit เป็นผู้ผลิตแผงวงจรพิมพ์ระดับมืออาชีพHSX Circuit ให้บริการการผลิตแบบเทิร์นด่วนที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงการผลิต PCB ปริมาณน้อยไปจนถึงปริมาณมากผลิตภัณฑ์ของบริษัทครอบคลุม 1~32L FR-4 PCB, IMS PCB, บอร์ด HDI, บอร์ด PTFE ความถี่สูง และบอร์ด Rigid-flex เป็นต้น
ผลิตภัณฑ์ของบริษัทถูกใช้อย่างแพร่หลายในด้านเทคโนโลยีขั้นสูง เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์การแพทย์ และอวกาศ เป็นต้น
ข้อดีของ HSX:
1) การผลิต PCB ระดับมืออาชีพเป็นเวลา 10 ปี
2) ตำแหน่งระดับไฮเอนด์ สายการผลิตมืออาชีพ
3) เทคโนโลยีการผลิตที่มั่นคงและเป็นผู้ใหญ่
4) การประกันคุณภาพความน่าเชื่อถือสูง
5) ระบบบริการตลาดครบวงจร
6) ตอบสนองรวดเร็ว จัดส่งรวดเร็ว
เลเยอร์สูงสุด: 32เลเยอร์ (หากมากกว่า 20 เลเยอร์ ต้องตรวจสอบความสามารถ)
ขนาดแผงสำเร็จสูงสุด: 740*500 MM (หากใหญ่กว่า 600 MM ต้องตรวจสอบความสามารถ)
ขนาดแผ่นสำเร็จขั้นต่ำ: 5 * 5 มม
วัตถุดิบ: PI + FR4, FR4, Rogers, AI เป็นต้น
ความหนาของบอร์ดสำเร็จรูป PCB: 0.2~4.0 มม. (หากน้อยกว่า 0.2 มม. หรือมากกว่า 4 มม. ต้องตรวจสอบ) (หากความหนาของบอร์ด ≤ 0.6 มม. ไม่สามารถใช้กับพื้นผิว HASL ได้)
ความหนาทองแดงของทองแดงฐานด้านในและด้านนอก: ต่ำสุด 0.3/0.5 ออนซ์, สูงสุด 3 ออนซ์, ล่วงหน้า 4-6 ออนซ์
ทองแดงนอกสำเร็จรูป: 6oz
ก้มและบิด: 0.075%
นาที.ขนาดรู: 0.15 มม. (<0.15 มม. ต้องทบทวนความสามารถ)
HDI รูเจาะต่ำสุด : 0.08-0.10MM
แทร็ก / ช่องว่าง PCB: 3mil (0.075 มม.)
โครงร่าง PCB: การกำหนดเส้นทาง/การเจาะ/V-CUT
ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um
ความกว้างสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่นๆ 4.8mil
รูเสียบหน้ากากประสาน: 0.1-0.5 มม
สีของหน้ากากประสาน: เขียว, เขียวด้าน, น้ำเงิน, น้ำเงินด้าน, ดำ, ดำด้าน, เหลือง, แดง, ขาวและอื่น ๆ
ซิลค์สกรีน PCB: ขาว ดำ และอื่น ๆ
ความหนาของหน้ากากลอกได้: 500-1,000um
ฟิล์มออกซิเดชั่นของ OSP: 0.2-0.5um
|
คำถามที่พบบ่อย:
1. คุณสามารถให้บริการอะไรได้บ้าง?
แผ่นวงจรพิมพ์, ชุดวงจรพิมพ์, คำสั่ง Rapid Prototype
2. เวลานำของคุณเร็วแค่ไหน?
บอร์ด HDI เร็วที่สุด 3 WDs, 2L และ 4L บอร์ดแข็ง เร็วที่สุด 24 ชม
3. วิธีรับใบเสนอราคาอย่างรวดเร็ว
โปรดระบุไฟล์ gerber และรายละเอียดของบอร์ด (รวมถึงชั้น, ความหนาของบอร์ด, ความหนาของทองแดง, การเตรียมพื้นผิว, หน้ากากประสานและสีซิลค์สกรีน, คำขอพิเศษถ้ามี, ปริมาณความต้องการ ฯลฯ )
รายการตัวอย่าง:
เลเยอร์ PCB | 4 ลิตร |
พื้นผิว PCB | ENIG |
วัสดุพีซีบี | FR4, TG135 |
ความหนาของทองแดงสำเร็จรูป | 2/2/2/2 ออนซ์ |
สีหน้ากากประสาน | สองด้าน สีแดง |
ซิลค์สกรีน | สองด้าน, สีดำ |
ปริมาณ | 1,000 ชิ้น 2 สัปดาห์ |
4. คุณยอมรับเงื่อนไขการชำระเงินแบบใด?
A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะมูลค่าเล็กน้อยที่น้อยกว่า 500 ดอลล่าร์สหรัฐฯ)
