2oz 2.4mm 6 Layer PCB Prototype HDI Quick Turn แผงวงจรพิมพ์

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xเลเยอร์ PCB | ต้นแบบ 6 ชั้น HDI Quick Turn PCB | แท็ก | FR4 TG150 |
---|---|---|---|
หน้ากากประสาน | ไทโย สีดำ | แทร็ก / ช่องว่าง PCB ที่เล็กที่สุด | 3/3มิล |
รูที่เล็กที่สุด | 0.1มม | แอปพลิเคชัน | ผลิตภัณฑ์ดิจิทัล |
เวลานำ | เร็วที่สุด 24 ชม. สำหรับ 2L และ 4L | ||
แสงสูง | 2oz 6 Layer PCB Prototype,2.4mm 6 Layer PCB Prototype,2.4mm Quick Turn แผงวงจรพิมพ์ |
2oz 2.4mm 6 Layer PCB Prototype HDI Quick Turn แผงวงจรพิมพ์

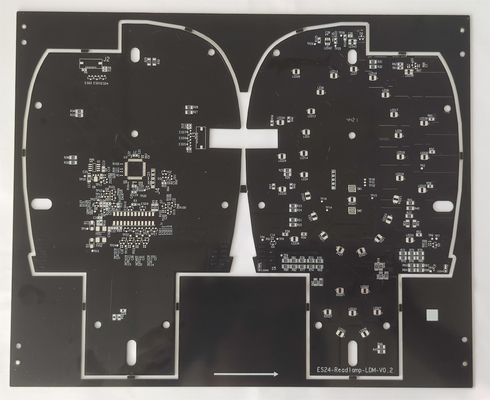

2oz 2.4mm 6 Layer Prototype HDI Quick Turn PCB Black Solder Mask
HSX Circuit ครอบคลุมผลิตภัณฑ์ PCB มากกว่า 5,000 รายการต่อเดือน ตั้งแต่ชั้นเดียวไปจนถึง 32L FR-4 PCB ตั้งแต่ IMS PCB, บอร์ด HDI ไปจนถึงบอร์ด PTFE ความถี่สูงและบอร์ด Rigid-flexเราให้บริการการผลิตแบบเทิร์นด่วนที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงการผลิต PCB ปริมาณน้อยไปจนถึงปริมาณมาก
ผลิตภัณฑ์ต่างๆ มีการใช้กันอย่างแพร่หลายในด้านเทคโนโลยีขั้นสูง เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์การแพทย์ และการบินและอวกาศ
เลเยอร์สูงสุด: 32เลเยอร์ (จำเป็นต้องตรวจสอบเลเยอร์≥20)
ขนาดแผงสำเร็จสูงสุด: 740*500 MM (>600 MM ต้องตรวจสอบ)
ขนาดแผ่นสำเร็จขั้นต่ำ: 5 * 5 มม
วัสดุ PCB: PI + FR4, FR4, Rogers...
ความหนาของ PCB: 0.2~4.0 มม. (<0.2 มม.,> 4 มม. ต้องตรวจสอบ) (ความหนาของบอร์ด ≤ 0.6 มม. ไม่ใช้กับพื้นผิว HASL)
ความหนาทองแดงของทองแดงฐานด้านในและด้านนอก: ขั้นต่ำ 0.3/0.5 ออนซ์, สูงสุด 3 ออนซ์, ล่วงหน้า 4-6 ออนซ์
ก้มและบิด: 0.075%
นาที.ขนาดรู: 0.15 มม. (จำเป็นต้องตรวจสอบ <0.15 มม.)
HDI รูเจาะต่ำสุด : 0.08-0.10MM
แทร็ก / ช่องว่าง PCB: 3mil (0.075 มม.)
โครงร่าง PCB: การกำหนดเส้นทาง/V-CUT/เจาะ
ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um
ความกว้างสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่นๆ 4.8mil
รูเติมหน้ากากประสาน: 0.1-0.5 มม
สีของหน้ากากประสาน: สีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, ฯลฯ
ซิลค์สกรีน PCB: ขาว, ดำและตามคำขอของคุณ
ความหนาของหน้ากากลอกได้: 500-1,000um
ฟิล์มออกซิเดชั่นของ OSP: 0.2-0.5um
จำนวนชั้นของแผงวงจร: | 6 ลิตร | ลามิเนตแผงวงจร: | FR4 TG150 |
ชั้นทองแดงหนา: | 1/1/1/1/1/1/ออนซ์ | ความหนาของบอร์ด: | 2.4มม |
ขนาดรูที่เล็กที่สุด: | 0.1มม | แทร็ก / ช่องว่าง PCB ที่เล็กที่สุด: | 3/3มิล |
สีของหน้ากากประสาน: | KSM สีดำ | สีของซิลค์สกรีน: | สีขาว |
พื้นผิว PCB เสร็จสิ้น: | สพป | รายละเอียดคณะกรรมการ: | การกำหนดเส้นทาง |
การประยุกต์ใช้บอร์ด PCB: | ผลิตภัณฑ์ดิจิทัล | ||
ขอความต้องการพิเศษ: | HDI Buried vias และ blind vias สองสเต็ปสแต็คอัพ |
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่เราเป็นโรงงานเรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก
Q2: รูปแบบไฟล์ PCB ชนิดใดที่คุณสามารถยอมรับในการผลิตได้?
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นด้วยไฟล์ของคุณ เว้นแต่เราจะได้รับอนุญาตเป็นลายลักษณ์อักษรจากฝ่ายคุณ และเราจะไม่แบ่งปันไฟล์เหล่านี้กับบุคคลที่สามรายอื่นและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น
Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเฉพาะตัวอย่าง PCB คุณสามารถสร้างให้ฉันได้ไหม
ตอบ: ได้ เราสามารถช่วยคุณในการโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถโคลนการออกแบบ PCB และทำมันออกมา
Q5: เวลารอคอยมาตรฐานของคุณสำหรับ PCB คืออะไร?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเทิร์นด่วน)
4-8 ชั้น: 7~12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเทิร์นด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น: 7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
Q6: คุณยอมรับการชำระเงินแบบใด?
A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะมูลค่าเล็กน้อยที่น้อยกว่า 500 ดอลล่าร์สหรัฐฯ)
