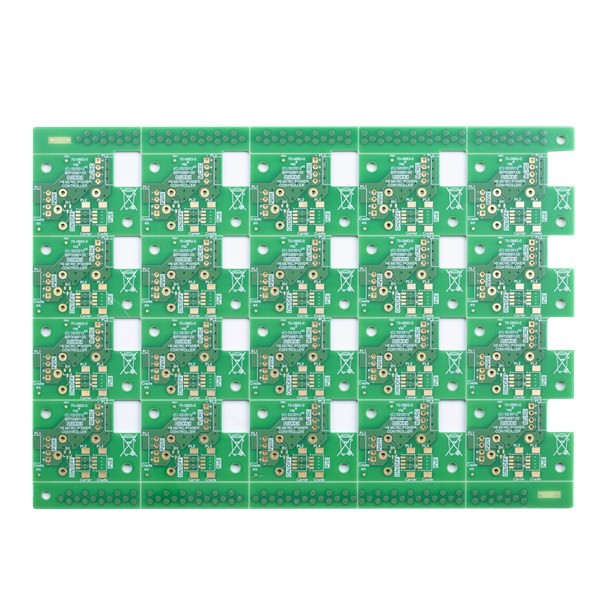

แผ่นวงจรพิมพ์หลายชั้นปราศจากฮาโลเจน HASL Lead Free 1.6mm

แผงวงจรพิมพ์หลายชั้นปราศจากสารฮาโลเจน HASL ไร้สารตะกั่ว

ขนาดแผงของความสามารถของโรงงาน HSX คือสูงสุด 740x500 มม. แต่เมื่อขนาดแผงมีขนาดใหญ่กว่า 600 มม. จะต้องได้รับการตรวจสอบในตอนแรกและขนาดแผงต่ำสุดที่เราสามารถเข้าถึงได้คือ 5*5 มม.

ความหนาของ PCB ที่เราสามารถเข้าถึงได้คือตั้งแต่ 0.2 มม. ถึง 4.0 มม. เมื่อความหนาของบอร์ดต่ำกว่า 0.2 มม. หรือสูงกว่า 4 มม. บอร์ดจะต้องได้รับการประเมินในตอนแรก(ปล. เมื่อความหนาของบอร์ดเท่ากับหรือน้อยกว่า 0.6 มม. จะไม่ใช้กับพื้นผิว HASL สำเร็จรูป)

ความหนาของทองแดงฐานชั้นในและชั้นนอกมีค่าน้อยที่สุด 0.3/0.5 ออนซ์ และสูงสุด 3 ออนซ์

0.15 มม. เป็นความสามารถด้านขนาดรูขั้นต่ำของโรงงาน เมื่อขนาดรูเล็กกว่า 0.15 มม. จะต้องตรวจสอบบอร์ดก่อน

สีของตัวต้านทานบัดกรีประกอบด้วยสีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว และตามที่ลูกค้ากำหนด

คำถามที่พบบ่อย:

1. คุณสามารถให้บริการอะไรได้บ้าง?

แผ่นวงจรพิมพ์, ชุดประกอบวงจรพิมพ์, คำสั่ง Rapid Prototype

2. เวลานำของคุณเร็วแค่ไหน?

บอร์ด HDI เร็วที่สุด 3 WDs, 2L และ 4L บอร์ดแข็ง เร็วที่สุด 24 ชม

3. วิธีรับใบเสนอราคาด่วน

โปรดระบุไฟล์ gerber และรายละเอียดของบอร์ด (รวมถึงชั้น, ความหนาของบอร์ด, ความหนาของทองแดง, การเตรียมพื้นผิว, หน้ากากประสานและสีซิลค์สกรีน, คำขอพิเศษถ้ามี, ปริมาณความต้องการ ฯลฯ )

4. คุณใช้เงื่อนไขการชำระเงินแบบใดยอมรับ?

A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะมูลค่าเล็กน้อยที่น้อยกว่า 500 ดอลล่าร์สหรัฐฯ)
