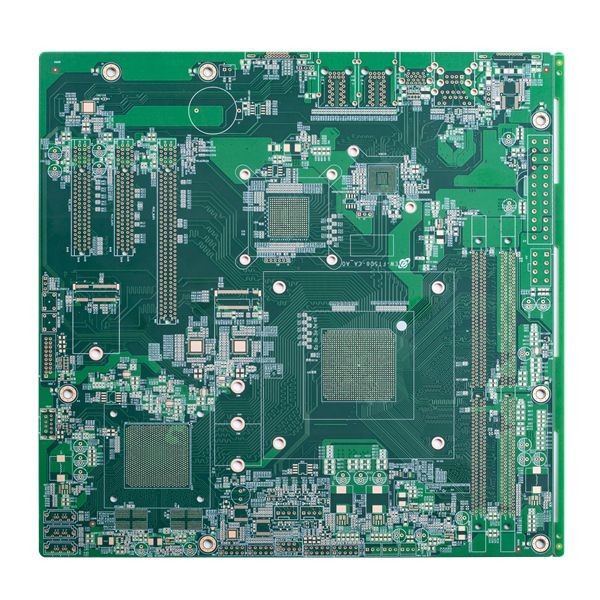

แผงวงจรหลายชั้นทองแดงหนา FR4 TG130 Immersion Gold

4L Multilayer Printed Circuit Board การควบคุมอิมพีแดนซ์ทองแดงหนักแช่ทอง 30um รูทองแดง

แผงวงจรพิมพ์ 4L พร้อมรูทองแดง 30um

เซินเจิ้น Huashengxin Circuit ก่อตั้งขึ้นในปี 2010 เป็นผู้ผลิต PCB มืออาชีพผลิตภัณฑ์ครอบคลุมตั้งแต่ชั้นเดียวถึง 32 ชั้น FR4 PCB, IMS PCB, บอร์ด HDI, PCB ฐานทองแดง, บอร์ด PTFE ความถี่สูงและบอร์ดแบบยืดหยุ่น ฯลฯ และมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมการสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ สู่อุตสาหกรรมการบินและอวกาศHSX ให้บริการการผลิตแบบหมุนเร็วที่ยืดหยุ่น (เร็วที่สุด 12 ชั่วโมงถึง 72 ชั่วโมง) และการผลิต PCB ปริมาณน้อยไปจนถึงปริมาณมาก

เลเยอร์: 1-32layer (จะต้องประเมินชั้นของบอร์ด>/= 20L)

ขนาดแผงผิวสำเร็จสูงสุดคือ 740* 500 มม. แต่ถ้าด้านแผง >600 มม. จะต้องประเมิน

ขนาดแผงขั้นต่ำคือ 5 * 5 มม.

วัตถุดิบ: FR4, Rogers, ปราศจากฮาโลเจน, วัสดุ TG สูง, ฐานทองแดง, ฐาน Al, ฯลฯ

ความหนาของ PCB: 0.2 ~ 4.0 มม. (จะต้องประเมินในตอนแรกหากความหนาน้อยกว่า 0.2 มม. หรือมากกว่า 4 มม.)

ความหนาของทองแดง PCB: ชั้นใน≤ 6 OZ (แต่ความหนาของทองแดง≥5 OZ สำหรับ 4L, ≥4OZ สำหรับ 6L, ≥3OZสำหรับ 8L ขึ้นไปจะได้รับการประเมิน)
ทองแดงชั้นนอก: ≤ 10 OZ (ต้องประเมิน≥5 OZ)

ความทนทานต่อการโค้งงอและบิด: 0.075%

ขนาดรูต่ำสุด: 1) ถ้าความหนาของบอร์ด≤2.0มม. ขนาดรูต่ำสุดคือ 0.20 มม.ถ้าความหนาของบอร์ด>2.0mm, ขนาดรูต่ำสุด: อัตราส่วนภาพ≤10 (สำหรับดอกสว่าน)

2) ถ้าความหนาของบอร์ด≤0.8มม. ขนาดรูต่ำสุดคือ 0.10 มม.ถ้าความหนาของบอร์ด≤1.2มม. ขนาดรูต่ำสุดคือ 0.15 มม.

สีหน้ากากประสาน: เขียว เขียวด้าน น้ำเงิน น้ำเงินด้าน ดำ ด้านดำ เหลือง แดง ขาว และตามที่ลูกค้าระบุ

สีซิลค์สกรีน: ขาว ดำ และตามที่ลูกค้ากำหนด

พื้นผิวสำเร็จรูป: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, การชุบฮาร์ดโกลด์ ฯลฯ

คำถามที่พบบ่อย:

Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
A: เราเป็นและโรงงาน PCB ในเซินเจิ้นประเทศจีนเรามีสายการผลิต PCB แบบเปิดอย่างรวดเร็วและสายการผลิตจำนวนมาก

Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้?
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น

Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้แต่เราต้องการให้คุณส่งตัวอย่าง PCB มาให้เรา เราสามารถลอกแบบการออกแบบ PCB ได้

Q5:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับPCB?

A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับการเลี้ยวอย่างรวดเร็ว)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับการเลี้ยวอย่างรวดเร็ว)

การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ

Q6: คุณยอมรับเงื่อนไขการชำระเงินแบบใด?
A: การโอนเงินผ่านธนาคาร (T/T), เลตเตอร์ออฟเครดิต (L/C), Paypal (เฉพาะค่าขนาดเล็กที่น้อยกว่า 500usd)
