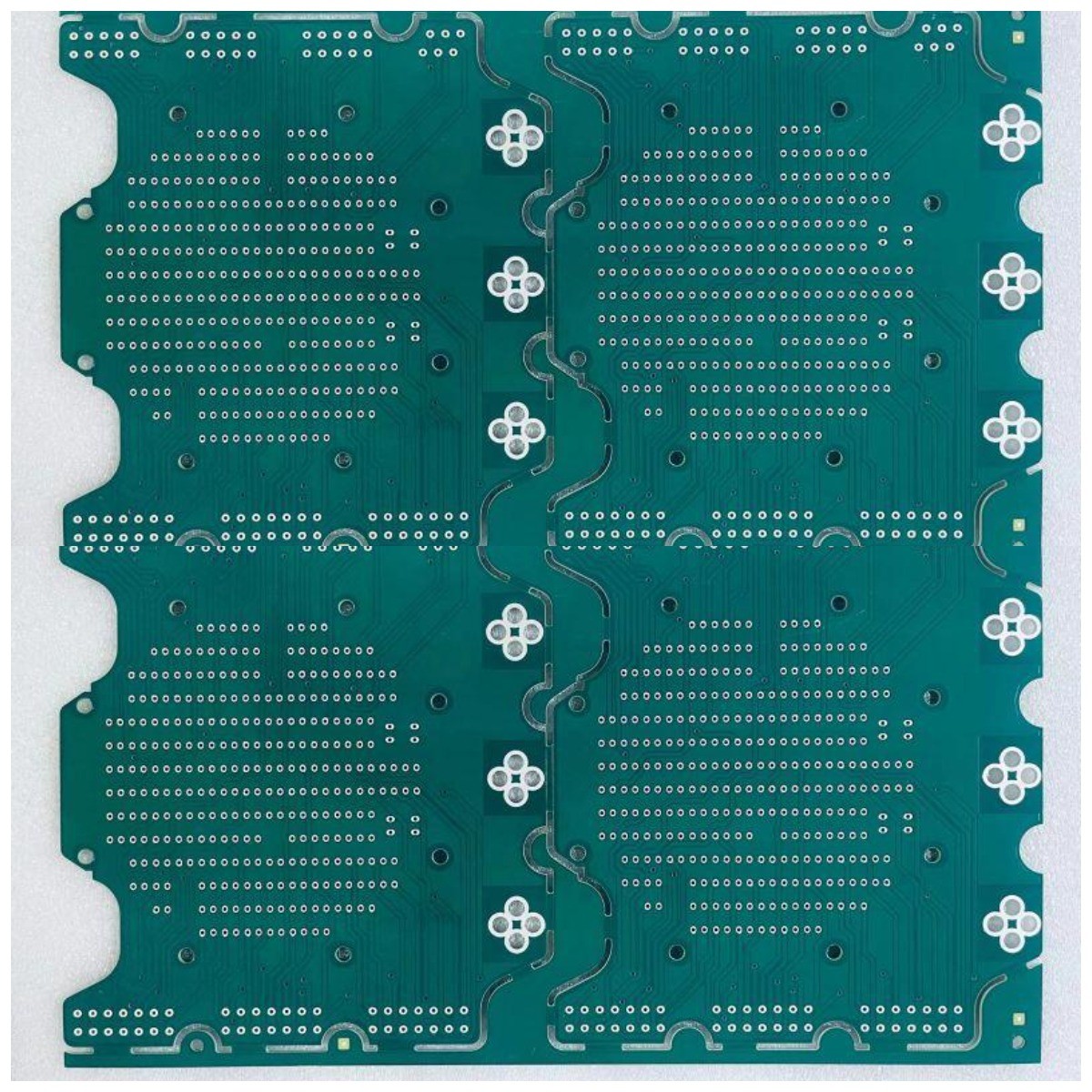

TG170 4L แผงวงจรพิมพ์หลายชั้นทองแดงหนา 3oz Inner

แผงวงจรพิมพ์หลายชั้น 4L ทองแดงหนัก ทองแดงภายใน 3oz ทองแดงด้านนอก 10oz เสร็จสิ้นการควบคุมอิมพีแดนซ์

แผงวงจรพิมพ์ทองแดงหนา 4 ลิตร

ผลิตภัณฑ์ HSX ครอบคลุม 1~32L FR-4 PCB, IMS PCB, บอร์ด HDI, บอร์ด PTFE ความถี่สูงและบอร์ดแข็งแบบยืดหยุ่น ฯลฯ ให้บริการการผลิตแบบหมุนเร็วที่ยืดหยุ่น (เร็วที่สุด 12 ชั่วโมงถึง 72 ชั่วโมง) และยังมีปริมาณน้อยถึงมวล การผลิต PCB ในปริมาณมาก ผลิตภัณฑ์มีการใช้กันอย่างแพร่หลายในด้านเทคโนโลยีขั้นสูง เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และการบินและอวกาศ

เลเยอร์สูงสุด: 32layer (จะต้องตรวจสอบความสามารถหากเลเยอร์≥20เลเยอร์)

ขนาดแผงเสร็จสิ้นสูงสุด: 740* 500 มม. (จะต้องตรวจสอบความสามารถหากขนาดแผง > 600 มม.)

ขนาดแผงเสร็จสิ้นขั้นต่ำ: 5 * 5 มม. (จะต้องตรวจสอบความสามารถหากขนาดแผง <5 มม.)

วัสดุ PCB: PI + FR4, FR4, Rogers, ฐานทองแดง, ฐาน Al

ความหนาของ PCB: 0.2 ~ 4.0 มม. (ถ้าความหนาของบอร์ดสำเร็จรูป <0.2 มม. หรือ> 4 มม. จะต้องประเมินความสามารถ) (และถ้าความหนาของไม้พาย≤ 0.6 มม. จะไม่ใช้สำหรับการรักษาพื้นผิว HASL)

ความหนาของทองแดงภายใน: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์

ความหนาของทองแดงด้านนอกทองแดง: สูงสุด 10oz (จะต้องประเมินความสามารถ)

โค้งคำนับและบิด: 0.075%

นาที.ขนาดรู: 0.15 มม. (ต้องตรวจสอบ 0.15 มม.)

รูเจาะ HDI ขั้นต่ำ: 0.08-0.10MM

แทร็ก / ช่องว่าง PCB ขั้นต่ำ: 3mil (0.075mm)

เค้าร่าง PCB: Routing/V-CUT/Punching

ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um

ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil

รูเติมหน้ากากประสาน: 0.1-0.5mm

สีของหน้ากากประสาน: สีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, ฯลฯ

ซิลค์สกรีน PCB: ขาว ดำ และตามคำขอของคุณ

ความหนาของหน้ากากลอกออกได้: 500-1000um

ฟิล์มออกซิเดชันของ OSP: 0.2-0.5um

คำถามที่พบบ่อย:

Q1: รูปแบบไฟล์ PCB แบบใดที่คุณสามารถยอมรับในการผลิตได้?
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

ไตรมาสที่ 2ข้อมูลอื่นใดที่ควรนำเสนอยกเว้นไฟล์?

ตอบ: ข้อกำหนดต่อไปนี้จำเป็นสำหรับใบเสนอราคา:
1) วัสดุฐาน
2) ความหนาของบอร์ด:
3) ความหนาของทองแดง
4) การรักษาพื้นผิว:
5) สีของหน้ากากประสานและซิลค์สกรีน
6) ปริมาณความต้องการ

ไตรมาสที่ 3ไม่มีไฟล์ PCB/ไฟล์ GBR มีเพียงตัวอย่าง PCB คุณผลิตให้ฉันได้ไหม

ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้แต่คุณต้องการให้คุณส่งตัวอย่าง PCB มาให้เรา เราสามารถลอกแบบการออกแบบ PCB ได้

ไตรมาสที่ 4รายการ BOM คืออะไร?

A: รายการ BOM คือ Bill of Materials ที่แสดงรายการส่วนประกอบที่จำเป็นในการสร้างโครงการของคุณรายการ BOM ประกอบด้วยหมายเลขชิ้นส่วน ยี่ห้อ ข้อมูลอ้างอิง ปริมาณ และรายละเอียดของชิ้นส่วนที่ต้องประกอบ

Q5.แผงวงจรของคุณผลิตขึ้นที่ไหน?

ตอบ: ในฐานะผู้ผลิต PCB มืออาชีพในประเทศจีน แผงวงจรทั้งหมดผลิตขึ้นในประเทศจีน
