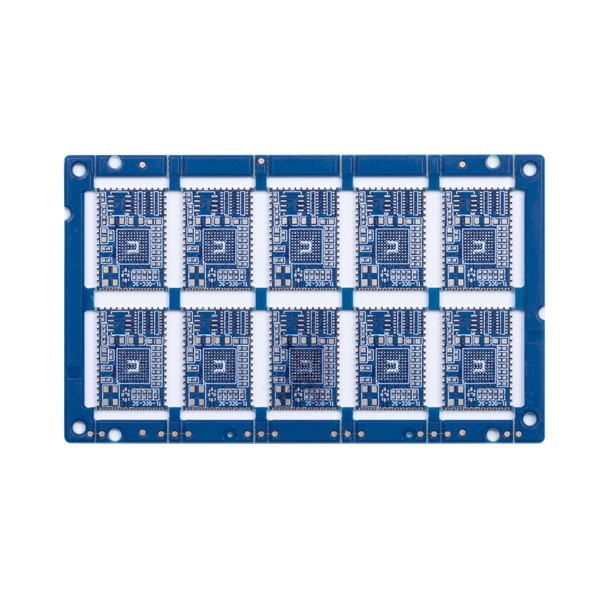

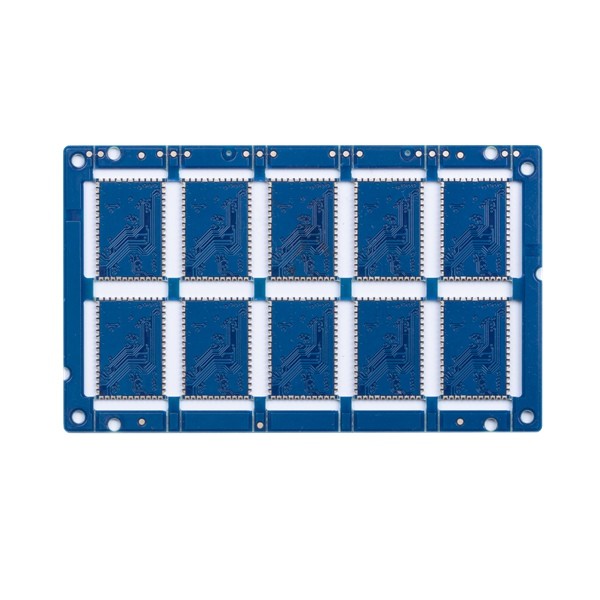

FR4 TG135 แผงวงจรพิมพ์ 4 ชั้น ENIG 2u พื้นผิว 0.075mm

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xPCB Layer | แผงวงจรพิมพ์ 4 ชั้น | Marterial | FR4, TG135 |
---|---|---|---|
พื้นผิว PCB | ENIG 2u | หน้ากากประสาน | แมตต์บลู |
แทร็ก/ช่องว่าง PCB ที่เล็กที่สุด | 3/3mil | รูที่เล็กที่สุด | 0.15mm |
แอพลิเคชันผลิตภัณฑ์ควบคุมอุตสาหกรรม | สินค้าอุปโภคบริโภค | ข้อกำหนดพิเศษ | ฮาล์ฟโฮล/IPC คลาส 3 |
แสงสูง | แผงวงจรพิมพ์ 4 ชั้น 0.075 มม.,แผงวงจรพิมพ์ ENIG 4 ชั้น,TG135 4 ชั้น PCB |
แผงวงจรพิมพ์หลายชั้น 4L PCB Half Hole IPC Class 3 แผงวงจรพิมพ์ต้นแบบ
แผงวงจรพิมพ์ 4 ชั้น
วงจร HSX ครอบคลุมพื้นที่การผลิตรวม 10,000 ตารางเมตร มีพนักงานมากกว่า 350 คน และผลิต PCB มากกว่า 5,000 ชนิดทุกเดือนผลิตภัณฑ์ของเรามีการใช้กันอย่างแพร่หลายในหลายอุตสาหกรรม การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และการบินและอวกาศ ฯลฯ
เลเยอร์สูงสุดคือ 32layer (ต้องตรวจสอบเลเยอร์≥20)
ขนาดแผงผิวสำเร็จสูงสุดคือ 740* 500 มม. แต่ถ้าด้านแผง >600 มม. จะต้องตรวจสอบบอร์ด
ขนาดแผงเสร็จสิ้นขั้นต่ำคือ 5 * 5mm
วัสดุ PCB ประกอบด้วย PI +FR4,FR4, Rogers, etch
ความหนาของ PCB อยู่ที่ 0.2~4.0 มม. (ต้องตรวจสอบเมื่อ <0.2 มม. หรือ >4 มม.) (และไม่สามารถทำพื้นผิว HASL ที่มีความหนาของบอร์ดได้</=0.6mm)
ความหนาของทองแดงของความสามารถทองแดงฐานภายในและภายนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์
ความทนทานต่อการโค้งงอและบิด: 0.075%
นาที.ขนาดรู: 0.15 มม. (ต้องตรวจสอบบอร์ดหากเล็กกว่า 0.15 มม.)
ความสามารถในการเจาะรู HDI Min: 0.08-0.10MM
ความสามารถในการติดตาม / ช่องว่างของ PCB: 3mil (0.075mm)
วิธีการเค้าร่าง PCB: Routing/V-CUT/Punching
ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um
ความสามารถในการใช้ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil
ความสามารถในการเติมหน้ากากประสาน: 0.1-0.5mm
สีของหน้ากากประสานครอบคลุมสีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, ฯลฯ
ซิลค์สกรีน PCB มีสีขาว สีดำ และตามคำขอของคุณ
ความหนาของหน้ากากลอกออกได้: 500-1000um
ฟิล์มออกซิเดชันของความสามารถ OSP: 0.2-0.5um
ข้อดีของวงจร HSX:
1) PCB การผลิตระดับมืออาชีพเป็นเวลา 10 ปี
2) ตำแหน่งระดับไฮเอนด์ สายการผลิตมืออาชีพ
3) เทคโนโลยีการผลิตที่มั่นคงและเป็นผู้ใหญ่
4) การประกันคุณภาพความน่าเชื่อถือสูง
5)ระบบบริการการตลาดครบวงจร
6)การตอบสนองอย่างรวดเร็วจัดส่งที่รวดเร็ว
แผงวงจรนับชั้น: | 4L | แผงวงจรวัตถุดิบ: | FR4, TG130 |
ชั้นทองแดงหนา: | 1/1/1/1OZ | ความหนาของบอร์ด: | 1.6MM |
ขนาดรูที่เล็กที่สุด: | 0.15mm | แทร็ก/ช่องว่าง PCB ที่เล็กที่สุด: | 3/3mil |
หน้ากากประสานสี: | สีเขียว | ซิลค์สกรีนสี: | สีขาว |
พื้นผิว PCB เสร็จแล้ว: |
LF-HASL |
ประวัติคณะกรรมการ: | การกำหนดเส้นทาง |
การประยุกต์ใช้บอร์ด PCB: | สินค้าอุปโภคบริโภค | ||
ขอความต้องการพิเศษ: | ฮาล์ฟโฮล/IPC คลาส 3 |
คำถามที่พบบ่อย:
Q1: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้?
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
ไตรมาสที่ 2ข้อมูลอื่นใดที่ควรนำเสนอยกเว้นไฟล์?
ตอบ: ข้อกำหนดต่อไปนี้จำเป็นสำหรับใบเสนอราคา:
1) วัสดุฐาน
2) ความหนาของบอร์ด:
3) ความหนาของทองแดง
4) การรักษาพื้นผิว:
5) สีของหน้ากากประสานและซิลค์สกรีน
6) ปริมาณ
ไตรมาสที่ 3ไม่มีไฟล์ PCB/ไฟล์ GBR มีเพียงตัวอย่าง PCB คุณผลิตให้ฉันได้ไหม
ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่งตัวอย่าง PCB มาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้
ไตรมาสที่ 4BOM คืออะไร?
ตอบ: BOM คือ Bill of Materials ที่แสดงรายการส่วนประกอบที่จำเป็นในการสร้างโครงการของคุณBOM ประกอบด้วยหมายเลขชิ้นส่วน ยี่ห้อ ข้อมูลอ้างอิง ปริมาณ และรายละเอียดของชิ้นส่วนที่ต้องประกอบ
Q5.แผงวงจรของคุณผลิตขึ้นที่ไหน?
ตอบ: ในฐานะผู้ผลิต PCB มืออาชีพในประเทศจีน แผงวงจรทั้งหมดผลิตขึ้นในประเทศจีน
