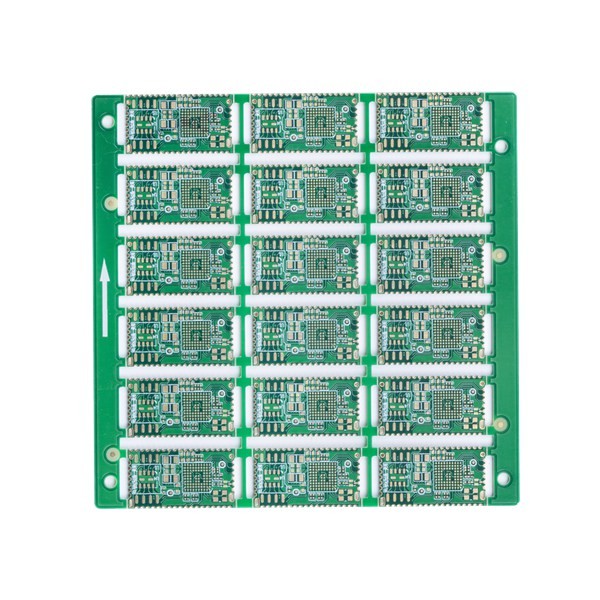

แผงวงจรพิมพ์ขนาดเล็ก 8 ชั้น Long Routing 2OZ Min Copper Small Hole

แผงวงจรพิมพ์หลายชั้น 8L แผงวงจรพิมพ์วงจรขนาดเล็ก PCB เส้นทางยาว 2OZ Min Copper Small Hole

แผงวงจรพิมพ์ 8 ชั้น

ก่อตั้งขึ้นในปี 2010 เซินเจิ้น Huashengxin Circuit เป็นผู้ผลิตมืออาชีพสำหรับแผงวงจรพิมพ์ผลิตภัณฑ์ Huashengxin ครอบคลุม PCB 1~32L FR-4, IMS PCB, บอร์ด HDI, บอร์ด PTFE ความถี่สูงและบอร์ดแข็งแบบยืดหยุ่น ฯลฯ เราให้บริการการผลิตแบบเลี้ยวเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงปริมาณน้อยถึงปริมาณมาก การผลิต PCBและผลิตภัณฑ์ของเราถูกนำไปใช้อย่างกว้างขวางตั้งแต่อุตสาหกรรมการสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ไปจนถึงอุตสาหกรรมการบินและอวกาศ

เลเยอร์: 1-32layer หากชั้นเป็น 20L หรือตัวเมียมากกว่า 20L จะต้องตรวจสอบบอร์ด

ขนาดแผงผิวสำเร็จสูงสุดคือ 740* 500 มม. แต่ถ้าด้านแผง >600 มม. จะต้องตรวจสอบ

ขนาดแผงขั้นต่ำคือ 5 * 5 มม.

วัตถุดิบของแผงวงจรพิมพ์ ได้แก่ FR4, Rogers, Halogen-free, High TG...

เวลาในการกดเคลือบลามิเนตและรูตัน: กดด้วยแกนเดียวกัน ≤3ครั้ง (ต้องตรวจสอบมากกว่า 3 ครั้ง)

ความหนาของ PCB อยู่ที่ 0.2~4.0mm ถ้าความหนาน้อยกว่า 0.2 mm หรือมากกว่า 4 mm จะต้องทบทวนก่อน

ความสามารถความหนาของทองแดง PCB: ชั้นใน≤ 6 OZ (แต่ความหนาของทองแดง≥5 OZ สำหรับ 4L, ≥4OZ สำหรับ 6L, ≥3OZสำหรับ 8L ขึ้นไปจะต้องได้รับการตรวจสอบ)

ทองแดงชั้นนอก: ≤ 10 OZ (ต้องตรวจสอบ≥5 OZ)

ความคลาดเคลื่อนของโบว์และบิดคือ 0.075%

ขนาดรูขั้นต่ำ: 1) ถ้าความหนาของบอร์ด≤2.0มม. ขนาดรูขั้นต่ำ 0.20 มม.ถ้าความหนาของบอร์ด>2.0mm, ขนาดรูต่ำสุด: อัตราส่วนภาพ≤10 (สำหรับดอกสว่าน)

2) ถ้าความหนาของบอร์ด≤0.8มม. ขนาดรูต่ำสุด 0.10 มม.ถ้าความหนาของบอร์ด≤1.2มม. ขนาดรูต่ำสุด 0.15 มม.

สีหน้ากากประสาน: สีเขียว สีเขียวด้าน สีฟ้า สีฟ้าด้าน สีดำ สีดำด้าน สีเหลือง สีแดง สีขาว และ เป็นคำขอของคุณ

สีซิลค์สกรีน: ขาว ดำ และตามคำขอของคุณ

พื้นผิวสำเร็จรูป: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, การชุบฮาร์ดโกลด์ ฯลฯ

คำถามที่พบบ่อย:

Q1: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้?
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

ไตรมาสที่ 2ข้อมูลอื่นใดที่ควรนำเสนอยกเว้นไฟล์?

ตอบ: ข้อกำหนดต่อไปนี้จำเป็นสำหรับใบเสนอราคา:
1) วัสดุฐาน
2) ความหนาของบอร์ด:
3) ความหนาของทองแดง
4) การรักษาพื้นผิว:
5) สีของหน้ากากประสานและซิลค์สกรีน
6) ปริมาณ

ไตรมาสที่ 3ไม่มีไฟล์ PCB/ไฟล์ GBR มีเพียงตัวอย่าง PCB คุณผลิตให้ฉันได้ไหม

ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่งตัวอย่าง PCB มาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้

ไตรมาสที่ 4BOM คืออะไร?

ตอบ: BOM คือ Bill of Materials ที่แสดงรายการส่วนประกอบที่จำเป็นในการสร้างโครงการของคุณBOM ประกอบด้วยหมายเลขชิ้นส่วน ยี่ห้อ ข้อมูลอ้างอิง ปริมาณ และรายละเอียดของชิ้นส่วนที่ต้องประกอบ

Q5.แผงวงจรของคุณผลิตขึ้นที่ไหน?

ตอบ: ในฐานะผู้ผลิต PCB มืออาชีพในประเทศจีน แผงวงจรทั้งหมดผลิตขึ้นในประเทศจีน
