10L Multilayer Printed Circuit Board Impedance Control Immersion Gold ENIG

แผงวงจรพิมพ์หลายชั้น 10L PCB Impedance Control Immersion Gold ENIG Electronic Circuit Board

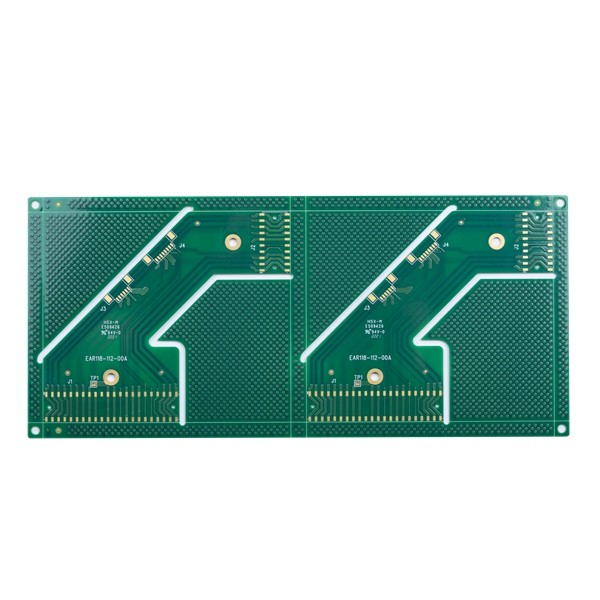

แผงวงจรพิมพ์ 10L ENIG

ผลิตภัณฑ์ HSX ครอบคลุม 1~32L FR-4 PCB, IMS PCB, บอร์ด HDI, บอร์ด PTFE ความถี่สูงและบอร์ดแข็งแบบยืดหยุ่น ฯลฯ ให้บริการการผลิตแบบหมุนเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงปริมาณน้อยถึงปริมาณมาก การผลิต PCB ผลิตภัณฑ์มีการใช้กันอย่างแพร่หลายในด้านเทคโนโลยีขั้นสูง เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และการบินและอวกาศ

เลเยอร์สูงสุด: 32layer (ต้องตรวจสอบเลเยอร์≥20)

ขนาดแผงเสร็จสิ้นสูงสุด: 740* 500 MM(>600 MM ต้องตรวจสอบ)

ขนาดแผงเสร็จสิ้นขั้นต่ำ: 5 * 5mm

วัสดุ PCB: PI +FR4,FR4, Rogers

ความหนาของ PCB: 0.2 ~ 4.0 มม. (＜0.2 มม. > ต้องตรวจสอบ 4 มม.) (ความหนาของบอร์ด ≤ 0.6 มม. ห้ามใช้กับพื้นผิว HASL)

ความหนาของทองแดงของทองแดงฐานด้านในและด้านนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์

โค้งคำนับและบิด: 0.075%

นาที.ขนาดรู: 0.15 มม. (ต้องตรวจสอบ ＜0.15 มม.)

รูเจาะ HDI ขั้นต่ำ: 0.08-0.10MM

แทร็ก/ช่องว่าง PCB: 3mil(0.075mm)

เค้าร่าง PCB: การกำหนดเส้นทาง/V-CUT/เจาะ

ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um

ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil

รูเติมหน้ากากประสาน: 0.1-0.5mm

สีของหน้ากากประสาน: สีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, ฯลฯ

ซิลค์สกรีน PCB: ขาว ดำ และตามคำขอของคุณ

ความหนาของหน้ากากลอกออกได้: 500-1000um

ฟิล์มออกซิเดชันของ OSP: 0.2-0.5um

คำถามที่พบบ่อย:

Q1: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้?
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

ไตรมาสที่ 2ข้อมูลอื่นใดที่ควรนำเสนอยกเว้นไฟล์?

ตอบ: ข้อกำหนดต่อไปนี้จำเป็นสำหรับใบเสนอราคา:
1) วัสดุฐาน
2) ความหนาของบอร์ด:
3) ความหนาของทองแดง
4) การรักษาพื้นผิว:
5) สีของหน้ากากประสานและซิลค์สกรีน
6) ปริมาณ

ไตรมาสที่ 3ไม่มีไฟล์ PCB/ไฟล์ GBR มีเพียงตัวอย่าง PCB คุณผลิตให้ฉันได้ไหม

ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่งตัวอย่าง PCB มาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้

ไตรมาสที่ 4BOM คืออะไร?

ตอบ: BOM คือ Bill of Materials ที่แสดงรายการส่วนประกอบที่จำเป็นในการสร้างโครงการของคุณBOM ประกอบด้วยหมายเลขชิ้นส่วน ยี่ห้อ ข้อมูลอ้างอิง ปริมาณ และรายละเอียดของชิ้นส่วนที่ต้องประกอบ

Q5.แผงวงจรของคุณผลิตขึ้นที่ไหน?

ตอบ: ในฐานะผู้ผลิต PCB มืออาชีพในประเทศจีน แผงวงจรทั้งหมดผลิตขึ้นในประเทศจีน
