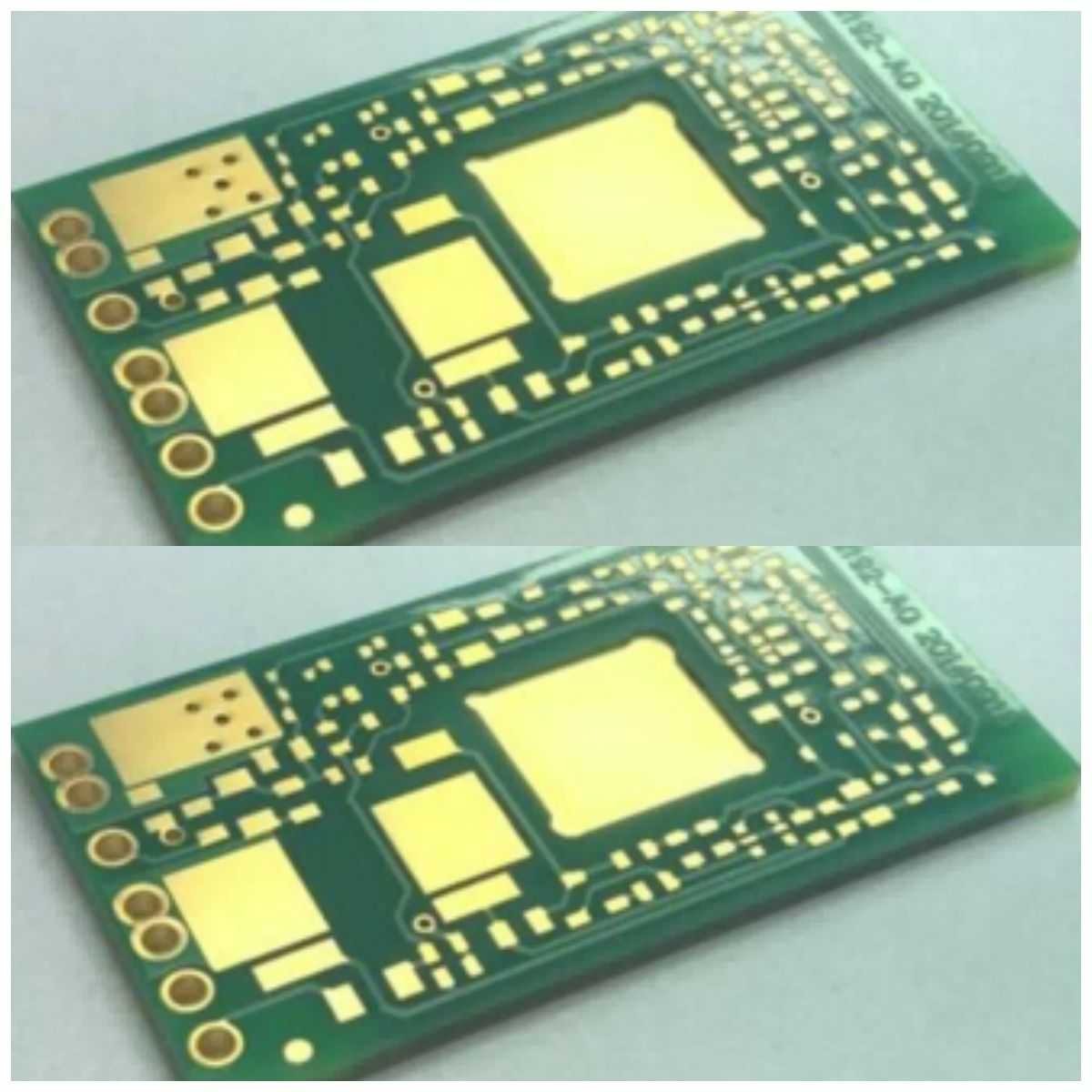

Matt Green Multilayer แผงวงจรแบบกำหนดเอง Immersion Gold 3u Impedance Control High TG

แผงวงจรพิมพ์หลายชั้น Immersion Gold 3u Impedance Control ค่า TG สูง Matt Green Solder Mask

PCB สีเขียวด้าน 10 ชั้น

Huashengxin Circuit Limited เป็นผู้ผลิตมืออาชีพสำหรับแผงวงจรพิมพ์และให้บริการการผลิตแบบหมุนเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงการผลิต PCB ปริมาณน้อยถึงปริมาณมากผลิตภัณฑ์ประกอบด้วยแผงวงจรพิมพ์แบบแข็ง 1 ~ 32L FR-4, IMS PCB, บอร์ด HDI, บอร์ด PTFE ความถี่สูงและบอร์ดแข็งแบบยืดหยุ่นเป็นต้น

ผลิตภัณฑ์ของ HSX มีการใช้กันอย่างแพร่หลายในด้านไฮเทคมากมาย เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และการบินและอวกาศ เป็นต้น

เลเยอร์สูงสุด: 32layer (ถ้ามากกว่า 20 ชั้นต้องตรวจสอบความสามารถ)

ขนาดแผงเสร็จสิ้นสูงสุด: 740* 500 มม. (ถ้าใหญ่กว่า 600 มม. ต้องตรวจสอบความสามารถ)

ขนาดแผงเสร็จสิ้นขั้นต่ำ: 5 * 5mm

วัตถุดิบ: PI +FR4,FR4, Rogers,AI และอื่นๆ

ความหนาของแผงวงจรพิมพ์สำเร็จรูป: 0.2 ~ 4.0 มม. (หากน้อยกว่า 0.2 มม. หรือมากกว่า 4 มม. ต้องตรวจสอบ) (หากความหนาของบอร์ด ≤ 0.6 มม. ไม่สามารถใช้กับพื้นผิว HASL ได้)

แผงวงจรพิมพ์ ความหนาของทองแดงของทองแดงฐานด้านในและด้านนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์

ทองแดงชั้นนอกสำเร็จรูป: 6oz

โค้งคำนับและบิด: 0.075%

นาที.ขนาดรู: 0.15 มม. (＜0.15 มม. ต้องตรวจสอบความสามารถ)

รูเจาะ HDI ขั้นต่ำ: 0.08-0.10MM

แผงวงจรพิมพ์ ติดตาม/ช่องว่าง: 3mil(0.075mm)

แผงวงจรพิมพ์ โปรไฟล์: การกำหนดเส้นทาง, การเจาะ, V-CUT

แผงวงจรพิมพ์ sความหนาของหน้ากากรุ่นเก่า: มาตรฐาน 15-20um;ขั้นสูง: 35um

ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil

รูเสียบหน้ากากประสาน: 0.1-0.5mm

สีของหน้ากากประสาน: สีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, และอื่นๆ

ซิลค์สกรีน PCB: ขาว, ดำและอื่น ๆ

ความหนาของมาส์กที่ลอกออกได้: 500-1000um

คำถามที่พบบ่อย:

Q1: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้?
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

ไตรมาสที่ 2ข้อมูลอื่นใดที่ควรนำเสนอยกเว้นไฟล์?

ตอบ: ข้อกำหนดต่อไปนี้จำเป็นสำหรับใบเสนอราคา:
1) วัสดุฐาน
2) ความหนาของบอร์ด:
3) ความหนาของทองแดง
4) การรักษาพื้นผิว:
5) สีของหน้ากากประสานและซิลค์สกรีน
6) ปริมาณ

ไตรมาสที่ 3ไม่มีไฟล์ PCB/ไฟล์ GBR มีเพียงตัวอย่าง PCB คุณผลิตให้ฉันได้ไหม

ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่งตัวอย่าง PCB มาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณได้

ไตรมาสที่ 4BOM คืออะไร?

ตอบ: BOM คือ Bill of Materials ที่แสดงรายการส่วนประกอบที่จำเป็นในการสร้างโครงการของคุณBOM ประกอบด้วยหมายเลขชิ้นส่วน ยี่ห้อ ข้อมูลอ้างอิง ปริมาณ และรายละเอียดของชิ้นส่วนที่ต้องประกอบ

Q5.แผงวงจรของคุณผลิตขึ้นที่ไหน?

ตอบ: ในฐานะผู้ผลิต PCB มืออาชีพในประเทศจีน แผงวงจรทั้งหมดผลิตขึ้นในประเทศจีน
