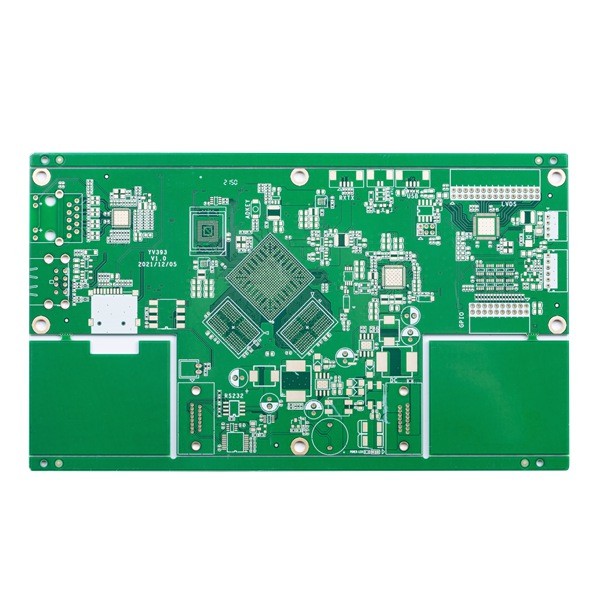

สีเขียว 8 ชั้นแผงวงจรพิมพ์อิมพีแดนซ์ควบคุมช่องว่างช่องว่างขนาดเล็ก

แผงวงจรพิมพ์หลายชั้น PCB สีเขียว 8 ชั้นพร้อมการควบคุมอิมพีแดนซ์พื้นที่เส้นเล็กและการควบคุมอิมพีแดนซ์ช่องว่าง

PCB สีเขียว 8 ชั้นพร้อมการควบคุมอิมพีแดนซ์

ก่อตั้งขึ้นในปี 2010 เซินเจิ้น Huashengxin Circuit เป็นผู้ผลิตมืออาชีพสำหรับแผงวงจรพิมพ์HSX Circuit ให้บริการการผลิตแบบหมุนเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงการผลิต PCB ปริมาณน้อยไปจนถึงปริมาณมากผลิตภัณฑ์ของบริษัทครอบคลุม 1~32L FR-4 PCB, IMS PCB, HDI Boards, high frequency PTFE boards and Rigid-flex boards etc.

ผลิตภัณฑ์ของบริษัทมีการใช้กันอย่างแพร่หลายในด้านเทคโนโลยีขั้นสูง เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และการบินและอวกาศ เป็นต้น

เลเยอร์สูงสุด: 32layer (ถ้ามากกว่า 20 ชั้นต้องตรวจสอบความสามารถ)

ขนาดแผงผิวสำเร็จสูงสุด: 740* 500 มม. (หากใหญ่กว่า 600 มม. ต้องตรวจสอบความสามารถ)

ขนาดแผงเสร็จสิ้นขั้นต่ำ: 5 * 5mm
วัตถุดิบ: PI +FR4,FR4, Rogers,AI และอื่นๆ
ความหนาของแผ่น PCB สำเร็จรูป: 0.2 ~ 4.0 มม. (หากน้อยกว่า 0.2 มม. หรือมากกว่า 4 มม. ต้องตรวจสอบ) (หากความหนาของบอร์ด ≤ 0.6 มม. ไม่สามารถใช้กับพื้นผิว HASL ได้)

ความหนาของทองแดงของทองแดงฐานด้านในและด้านนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์

ทองแดงชั้นนอกสำเร็จรูป: 6oz

โค้งคำนับและบิด: 0.075%

นาที.ขนาดรู: 0.15 มม. (＜0.15 มม. ต้องตรวจสอบความสามารถ)

รูเจาะ HDI ขั้นต่ำ: 0.08-0.10MM
แทร็ก/ช่องว่าง PCB: 3mil(0.075mm)
เค้าร่าง PCB: เส้นทาง/เจาะ/V-CUT

ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um

ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil

รูเสียบหน้ากากประสาน: 0.1-0.5mm

สีของหน้ากากประสาน: สีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, และอื่นๆ
ซิลค์สกรีน PCB: ขาว, ดำและอื่น ๆ

ความหนาของหน้ากากลอกออกได้: 500-1000um
ฟิล์มออกซิเดชันของ OSP: 0.2-0.5um

คำถามที่พบบ่อย:

ไตรมาสที่ 1PCB ของคุณเป็นไปตาม RoHS หรือไม่?

ก. ใช่.เราปฏิบัติตาม RoHs

ไตรมาสที่ 2ฉันจะติดตามคำสั่งซื้อของฉันได้อย่างไร?

ตอบ: ตัวแทนฝ่ายขายของคุณจะติดตามเมื่อคำสั่งซื้อของคุณได้รับการจัดส่งแล้ว

ไตรมาสที่ 3คุณมี PCB แบบใดบ้าง?

ตอบ: เราเชี่ยวชาญในด้าน PCB ที่หลากหลาย เช่น บอร์ด FR-4 ด้านเดียว/สองด้าน, บอร์ดหลายชั้น, บอร์ดอะลูมิเนียม, HDI, บอร์ดที่ใช้ทองแดง และการประกอบ PCB

คิว4. มีขนาดคำสั่งซื้อขั้นต่ำสำหรับคำสั่งซื้อแบบเบ็ดเสร็จหรือไม่?

ตอบ: ไม่ได้ เราไม่มีข้อ จำกัด เกี่ยวกับขนาดการสั่งซื้อของคุณอย่างไรก็ตาม คำสั่งซื้อจำนวนมากจะคุ้มค่ากว่า

คิว5.Wไฟล์หมวกที่เราควรนำเสนอ?

A: PCB: ไฟล์ Gerber ดีกว่า (Protel, power pcb, ไฟล์ PADs), PCBA: ไฟล์ Gerber และรายการ BOM
