แผงวงจรพิมพ์หลายชั้นเปล่า OSP พื้นผิว 0.3 มม. อีพ็อกซี่เสียบ Vias

แผงวงจรพิมพ์หลายชั้น แผงวงจรพิมพ์ แผงวงจรเปล่า อีพ็อกซี่เสียบ Vias

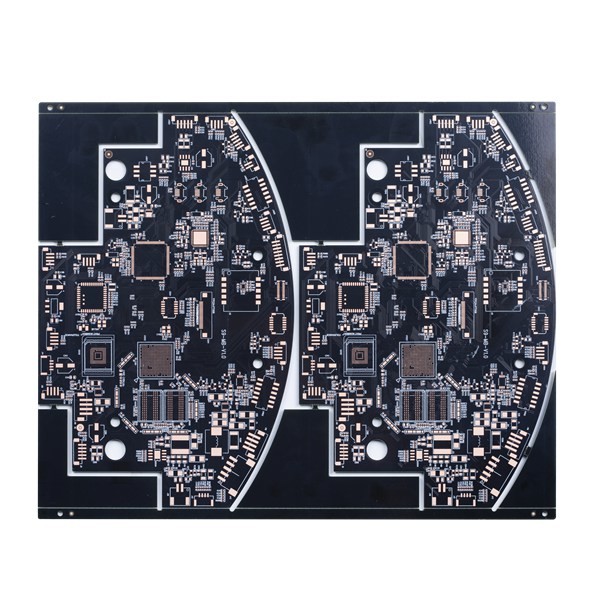

4L สีดำ PCB พร้อมอีพ็อกซี่เสียบ Vias

ก่อตั้งขึ้นในปี 2010 เซินเจิ้น Huashengxin Circuit เป็นผู้ผลิตมืออาชีพสำหรับแผงวงจรพิมพ์HSX Circuit ให้บริการการผลิตแบบหมุนเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงการผลิต PCB ปริมาณน้อยไปจนถึงปริมาณมากผลิตภัณฑ์ของบริษัทครอบคลุม 1~32L FR-4 PCB, IMS PCB, HDI Boards, high frequency PTFE boards and Rigid-flex boards etc.

ผลิตภัณฑ์ของบริษัทมีการใช้กันอย่างแพร่หลายในด้านเทคโนโลยีขั้นสูง เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และการบินและอวกาศ เป็นต้น

เลเยอร์สูงสุด: 32layer (ถ้ามากกว่า 20 ชั้นต้องตรวจสอบความสามารถ)

ขนาดแผงผิวสำเร็จสูงสุด: 740* 500 มม. (หากใหญ่กว่า 600 มม. ต้องตรวจสอบความสามารถ)

ขนาดแผงเสร็จสิ้นขั้นต่ำ: 5 * 5mm
วัตถุดิบ: PI +FR4,FR4, Rogers,AI และอื่นๆ
ความหนาของแผ่น PCB สำเร็จรูป: 0.2 ~ 4.0 มม. (หากน้อยกว่า 0.2 มม. หรือมากกว่า 4 มม. ต้องตรวจสอบ) (หากความหนาของบอร์ด ≤ 0.6 มม. ไม่สามารถใช้กับพื้นผิว HASL ได้)

ความหนาของทองแดงของทองแดงฐานด้านในและด้านนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์

ทองแดงชั้นนอกสำเร็จรูป: 6oz

โค้งคำนับและบิด: 0.075%

นาที.ขนาดรู: 0.15 มม. (＜0.15 มม. ต้องตรวจสอบความสามารถ)

รูเจาะ HDI ขั้นต่ำ: 0.08-0.10MM
แทร็ก/ช่องว่าง PCB: 3mil(0.075mm)
เค้าร่าง PCB: เส้นทาง/เจาะ/V-CUT

ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um

ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil

รูเสียบหน้ากากประสาน: 0.1-0.5mm

สีของหน้ากากประสาน: สีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, และอื่นๆ
ซิลค์สกรีน PCB: ขาว, ดำและอื่น ๆ

ความหนาของหน้ากากลอกออกได้: 500-1000um
ฟิล์มออกซิเดชันของ OSP: 0.2-0.5um


คำถามที่พบบ่อย:

ไตรมาสที่ 1คุณสามารถให้บริการอะไรได้บ้าง?

A: แผงวงจรพิมพ์แบบแข็ง, PCB แบบยืดหยุ่น, บอร์ด HDI, แผงวงจรพิมพ์ฐานทองแดง, การประกอบวงจรพิมพ์, ต้นแบบอย่างรวดเร็ว, คำสั่งเลี้ยวด่วน

ไตรมาสที่ 2เวลานำของคุณเร็วแค่ไหน?

A: 3 WD ที่เร็วที่สุดสำหรับบอร์ด HDI, 24H ที่เร็วที่สุดสำหรับบอร์ดมาตรฐาน 2L และ 4LRigid

ไตรมาสที่ 3ฉันจะได้รับใบเสนอราคาได้อย่างไร

A: คุณสามารถขอใบเสนอราคาแบบดั้งเดิมได้โดยส่งอีเมลไปที่กล่องอีเมลของเราlenayang@hsxcircuit.comหรือsales07@hsxcircuit.comและเราจะเสนอราคาตามปกติภายใน 24 ชั่วโมง (โครงการพิเศษจะต้องใช้เวลามากกว่านี้) อย่าลืมแนบไฟล์ Gerber และไฟล์ที่จำเป็นอื่น ๆ ทั้งหมดสำหรับใบเสนอราคา PCB

และคุณยังสามารถติดต่อเราได้โดยตรงบนเว็บไซต์โดยให้ไฟล์เกอร์เบอร์และข้อมูลจำเพาะ

Q4. คุณยอมรับเงื่อนไขการชำระเงินแบบใด?

A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะค่าขนาดเล็กที่น้อยกว่า 500usd)
