Immersion Gold 2u บอร์ด PCB หลายชั้น FR4 TG150 Marterial สำหรับการควบคุมอุตสาหกรรม

แผงวงจรพิมพ์หลายชั้นทำแผงวงจร PCB เปล่า ผลิตภัณฑ์ควบคุมอุตสาหกรรม

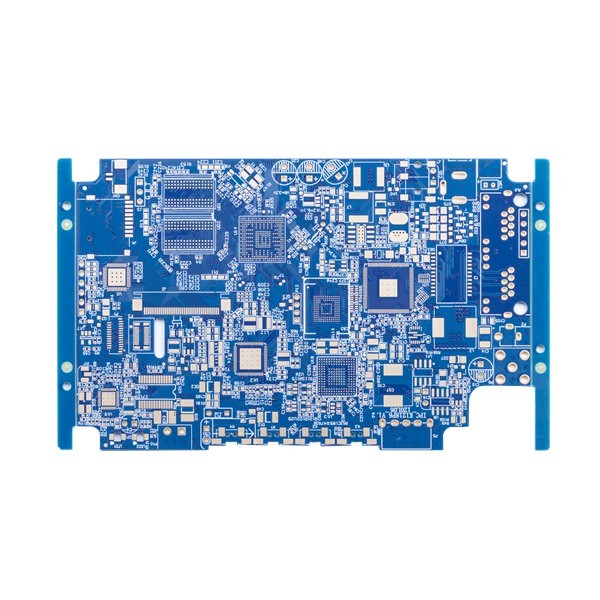

แผงวงจรพิมพ์แข็ง 4L พร้อมหน้ากากประสานสีน้ำเงิน

ก่อตั้งขึ้นในปี 2010 เซินเจิ้น Huashengxin Circuit เป็นผู้ผลิตมืออาชีพสำหรับแผงวงจรพิมพ์HSX Circuit ให้บริการการผลิตแบบหมุนเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงการผลิต PCB ปริมาณน้อยไปจนถึงปริมาณมากผลิตภัณฑ์ของบริษัทครอบคลุม 1~32L FR-4 PCB, IMS PCB, HDI Boards, high frequency PTFE boards and Rigid-flex boards etc.

ผลิตภัณฑ์ของบริษัทมีการใช้กันอย่างแพร่หลายในด้านเทคโนโลยีขั้นสูง เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และการบินและอวกาศ เป็นต้น

เลเยอร์สูงสุด: 32layer (ถ้ามากกว่า 20 ชั้นต้องตรวจสอบความสามารถ)

ขนาดแผงผิวสำเร็จสูงสุด: 740* 500 มม. (หากใหญ่กว่า 600 มม. ต้องตรวจสอบความสามารถ)

ขนาดแผงเสร็จสิ้นขั้นต่ำ: 5 * 5mm
วัตถุดิบ: PI +FR4,FR4, Rogers,AI และอื่นๆ
ความหนาของแผ่น PCB สำเร็จรูป: 0.2 ~ 4.0 มม. (หากน้อยกว่า 0.2 มม. หรือมากกว่า 4 มม. ต้องตรวจสอบ) (หากความหนาของบอร์ด ≤ 0.6 มม. ไม่สามารถใช้กับพื้นผิว HASL ได้)

ความหนาของทองแดงของทองแดงฐานด้านในและด้านนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์

ทองแดงชั้นนอกสำเร็จรูป: 6oz

โค้งคำนับและบิด: 0.075%

นาที.ขนาดรู: 0.15 มม. (＜0.15 มม. ต้องตรวจสอบความสามารถ)

รูเจาะ HDI ขั้นต่ำ: 0.08-0.10MM
แทร็ก/ช่องว่าง PCB: 3mil(0.075mm)
เค้าร่าง PCB: เส้นทาง/เจาะ/V-CUT

ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um

ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil

รูเสียบหน้ากากประสาน: 0.1-0.5mm

สีของหน้ากากประสาน: สีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, และอื่นๆ
ซิลค์สกรีน PCB: ขาว, ดำและอื่น ๆ

ความหนาของหน้ากากลอกออกได้: 500-1000um
ฟิล์มออกซิเดชันของ OSP: 0.2-0.5um


คำถามที่พบบ่อย:
1. คุณสามารถให้บริการอะไรได้บ้าง?
A: แผงวงจรพิมพ์แบบแข็ง, PCB แบบยืดหยุ่น, บอร์ด HDI, แผงวงจรพิมพ์ฐานทองแดง, การประกอบวงจรพิมพ์, ต้นแบบอย่างรวดเร็ว, คำสั่งเลี้ยวด่วน

2. เวลานำของคุณเร็วแค่ไหน?
A: บอร์ด HDI ที่เร็วที่สุด 3 WDs, 2L และ 4L บอร์ดแข็งเร็วที่สุด 24H.

3. วิธีรับใบเสนอราคาอย่างรวดเร็ว?
ตอบ: โปรดระบุไฟล์ gerber และข้อกำหนดของ PCB (รวมถึงเลเยอร์ ความหนาของบอร์ด ความหนาของทองแดง การรักษาพื้นผิว หน้ากากประสาน และสีซิลค์สกรีน คำขอพิเศษหากมี ปริมาณความต้องการ ฯลฯ)
รายการตัวอย่าง:


4. คุณยอมรับเงื่อนไขการชำระเงินแบบใด?
A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะค่าขนาดเล็กที่น้อยกว่า 500usd)
