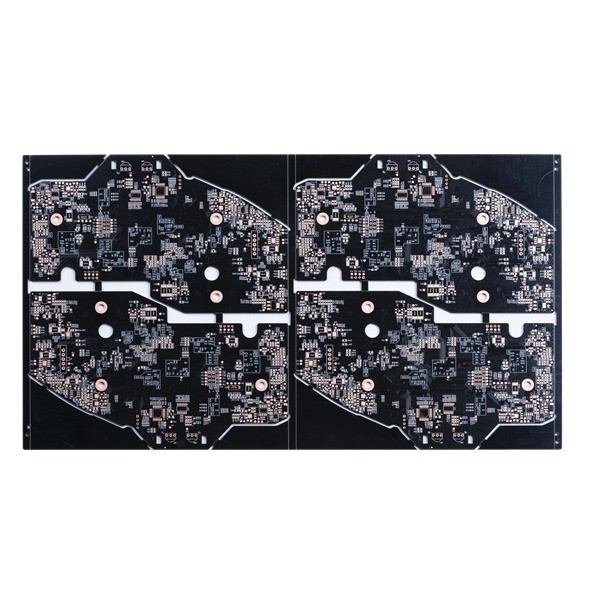

แผงวงจรพิมพ์หลายชั้นแข็ง 4L หน้ากากประสานสีดำพร้อม OSP Oxidation Film

แผงวงจรพิมพ์หลายชั้น แผงวงจรพิมพ์แข็ง 4L พร้อมหน้ากากประสานสีน้ำเงิน แผงวงจรพิมพ์หลัก

แผงวงจรพิมพ์แข็ง 4L พร้อมหน้ากากประสานสีน้ำเงิน

เซินเจิ้น Huashengxin Circuit เป็นผู้ผลิตมืออาชีพสำหรับแผงวงจรพิมพ์โดยให้บริการการผลิตแบบหมุนเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) ปริมาณน้อยและการผลิต PCB ปริมาณมากผลิตภัณฑ์ครอบคลุมตั้งแต่ชั้นเดียวถึง 32 ชั้น ประเภทผลิตภัณฑ์มีตั้งแต่ FR-4 PCB, IMS PCB, บอร์ด HDI, แผงไฟเบอร์ความถี่สูง ไปจนถึงบอร์ดแบบยืดหยุ่น

แผงวงจรพิมพ์มีการใช้กันอย่างแพร่หลายในด้านไฮเทค ผลิตภัณฑ์สื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล สิ่งอำนวยความสะดวกในการควบคุมอุตสาหกรรม อุปกรณ์วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และสาขาการบินและอวกาศ เป็นต้น

เลเยอร์สูงสุด: 32layer (ถ้ามากกว่า 20 ชั้นต้องตรวจสอบความสามารถ)

ขนาดแผงผิวสำเร็จสูงสุด: 740* 500 มม. (หากใหญ่กว่า 600 มม. ต้องตรวจสอบความสามารถ)

ขนาดแผงเสร็จสิ้นขั้นต่ำ: 5 * 5mm
วัตถุดิบ: PI +FR4,FR4, Rogers,AI และอื่นๆ
ความหนาของแผ่น PCB สำเร็จรูป: 0.2 ~ 4.0 มม. (หากน้อยกว่า 0.2 มม. หรือมากกว่า 4 มม. ต้องตรวจสอบ) (หากความหนาของบอร์ด ≤ 0.6 มม. ไม่สามารถใช้กับพื้นผิว HASL ได้)

ความหนาของทองแดงของทองแดงฐานด้านในและด้านนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์

ทองแดงชั้นนอกสำเร็จรูป: 6oz

โค้งคำนับและบิด: 0.075%

นาที.ขนาดรู: 0.15 มม. (＜0.15 มม. ต้องตรวจสอบความสามารถ)

รูเจาะ HDI ขั้นต่ำ: 0.08-0.10MM
แทร็ก/ช่องว่าง PCB: 3mil(0.075mm)
เค้าร่าง PCB: เส้นทาง/เจาะ/V-CUT

ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um

ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil

รูเสียบหน้ากากประสาน: 0.1-0.5mm

สีของหน้ากากประสาน: สีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, และอื่นๆ
ซิลค์สกรีน PCB: ขาว, ดำและอื่น ๆ

ความหนาของหน้ากากลอกออกได้: 500-1000um
ฟิล์มออกซิเดชันของ OSP: 0.2-0.5um


คำถามที่พบบ่อย:

1. คุณสามารถให้บริการอะไรได้บ้าง?

A: แผงวงจรพิมพ์แบบแข็ง, PCB แบบยืดหยุ่น, บอร์ด HDI, แผงวงจรพิมพ์ฐานทองแดง, การประกอบวงจรพิมพ์, ต้นแบบอย่างรวดเร็ว, คำสั่งเลี้ยวด่วน

2. เวลานำของคุณเร็วแค่ไหน?

A: 3 WD ที่เร็วที่สุดสำหรับบอร์ด HDI, 24H ที่เร็วที่สุดสำหรับบอร์ดมาตรฐาน 2L และ 4LRigid

3. ฉันจะได้รับใบเสนอราคาได้อย่างไร?

ตอบ:คุณสามารถขอใบเสนอราคาแบบดั้งเดิมได้โดยส่งอีเมลไปที่กล่องอีเมลของเรา lenayang@hsxcircuit.com หรือ sales07@hsxcircuit.com และเราจะเสนอราคาตามปกติภายใน 24 ชั่วโมง (โครงการพิเศษจะต้องใช้เวลามากกว่านี้) อย่าลืมแนบเอกสารของคุณ ไฟล์ Gerber และไฟล์ที่จำเป็นอื่น ๆ ทั้งหมดสำหรับใบเสนอราคา PCB
และคุณยังสามารถติดต่อเราได้โดยตรงบนเว็บไซต์โดยให้ไฟล์เกอร์เบอร์และข้อมูลจำเพาะ

4. เงื่อนไขการชำระเงินของคุณเป็นอย่างไรยอมรับ?

A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะค่าขนาดเล็กที่น้อยกว่า 500usd)
