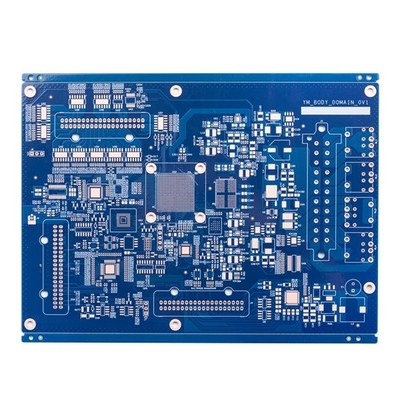

ทำให้ต้นแบบแผงวงจรพิมพ์แข็งหลายชั้น 8 ชั้น OSP Surface

แผงวงจรพิมพ์หลายชั้น แผงวงจรพิมพ์ ต้นแบบ PCB แผงวงจรพิมพ์เปล่า

แผงวงจรพิมพ์ FLEX แบบแข็ง 8 ชั้น Blue Solder Mask Impedance Control

ก่อตั้งขึ้นในปี 2010 เซินเจิ้น Huashengxin Circuit เป็นผู้ผลิตมืออาชีพสำหรับแผงวงจรพิมพ์HSX Circuit ให้บริการการผลิตแบบหมุนเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงการผลิต PCB ปริมาณน้อยถึงปริมาณมากผลิตภัณฑ์ของบริษัทครอบคลุม 1~32L FR-4 PCB, IMS PCB, HDI Boards, high frequency PTFE boards and Rigid-flex boards etc.

ผลิตภัณฑ์ของบริษัทมีการใช้กันอย่างแพร่หลายในด้านเทคโนโลยีขั้นสูง เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และการบินและอวกาศ เป็นต้น

ข้อดีของ HSX:
1) PCB การผลิตระดับมืออาชีพเป็นเวลา 10 ปี
2) ตำแหน่งระดับไฮเอนด์ สายการผลิตมืออาชีพ
3) เทคโนโลยีการผลิตที่มั่นคงและเป็นผู้ใหญ่
4) การประกันคุณภาพความน่าเชื่อถือสูง
5)ระบบบริการการตลาดครบวงจร
6)การตอบสนองอย่างรวดเร็วจัดส่งที่รวดเร็ว

เลเยอร์สูงสุด: 32layer (ถ้ามากกว่า 20 ชั้นต้องตรวจสอบความสามารถ)

ขนาดแผงเสร็จสิ้นสูงสุด: 740* 500 มม. (ถ้าใหญ่กว่า 600 มม. ต้องตรวจสอบความสามารถ)

ขนาดแผงเสร็จสิ้นขั้นต่ำ: 5 * 5mm

วัตถุดิบ: PI +FR4,FR4, Rogers,AI และอื่นๆ

ความหนาของบอร์ด PCB สำเร็จรูป: 0.2 ~ 4.0 มม. (ถ้าน้อยกว่า 0.2 มม. หรือมากกว่า 4 มม. ต้องตรวจสอบ) (หากความหนาของบอร์ด ≤ 0.6 มม. ไม่สามารถใช้กับพื้นผิว HASL ได้)

ความหนาของทองแดงของทองแดงฐานด้านในและด้านนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์

ทองแดงชั้นนอกสำเร็จรูป: 6oz

โค้งคำนับและบิด: 0.075%

นาที.ขนาดรู: 0.15 มม. (＜0.15 มม. ต้องตรวจสอบความสามารถ)

รูเจาะ HDI ขั้นต่ำ: 0.08-0.10MM

แทร็ก/ช่องว่าง PCB: 3mil(0.075mm)

เค้าร่าง PCB: เส้นทาง/เจาะ/V-CUT

ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um

ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil

รูเสียบหน้ากากประสาน: 0.1-0.5mm

สีของหน้ากากประสาน: สีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, และอื่นๆ

ซิลค์สกรีน PCB: ขาว, ดำและอื่น ๆ

ความหนาของหน้ากากลอกออกได้: 500-1000um

ฟิล์มออกซิเดชันของ OSP: 0.2-0.5um

คำถามที่พบบ่อย:

1. คุณสามารถให้บริการอะไรได้บ้าง?

แผงวงจรพิมพ์, การประกอบวงจรพิมพ์, คำสั่งต้นแบบอย่างรวดเร็ว

2. เวลานำของคุณเร็วแค่ไหน?

บอร์ด HDI ที่เร็วที่สุด 3 WDs, 2L และ 4L บอร์ดแข็งเร็วที่สุด 24H

3. วิธีรับใบเสนอราคาอย่างรวดเร็ว?

โปรดระบุไฟล์เกอร์เบอร์และรายละเอียดของกระดาน (รวมถึงเลเยอร์ ความหนาของบอร์ด ความหนาของทองแดง การรักษาพื้นผิว หน้ากากประสานและสีซิลค์สกรีน คำขอพิเศษหากมี ปริมาณความต้องการ ฯลฯ)

รายการตัวอย่าง:

4. เงื่อนไขการชำระเงินของคุณเป็นอย่างไรยอมรับ?

A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะค่าขนาดเล็กที่น้อยกว่า 500usd)
