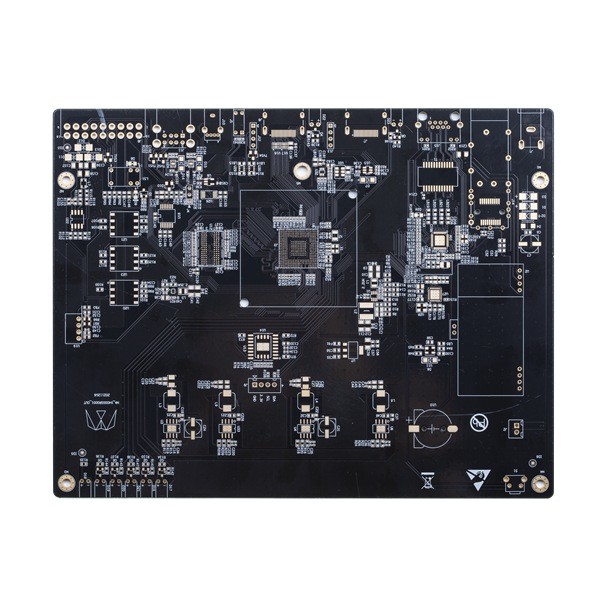

แผงวงจรพิมพ์หลายชั้น 4 ชั้นหนา 4.0 มม. TG135 Black Solder Mask
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| PCB Layer | PCB แข็ง 4 ชั้นพร้อมรูขนาดเล็ก | Marterial | FR4, TG135 |
|---|---|---|---|
| พื้นผิว PCB | แช่ทอง | หน้ากากประสาน | สีดำ |
| แทร็ก/ช่องว่าง PCB ที่เล็กที่สุด | 3/4mil | รูที่เล็กที่สุด | 0.15mm |
| แอปพลิเคชัน | การควบคุมอุตสาหกรรม | ข้อกำหนดพิเศษ | small line space and gap:3/4mil/min. พื้นที่เส้นเล็กและช่องว่าง:3/4mil/min. via hol |
| แสงสูง | แผงวงจรพิมพ์หลายชั้นสีดำ,แผงวงจรพิมพ์หลายชั้น 4.0 มม.,แผงวงจรพิมพ์ 4 ชั้น TG135 |
||
รายละเอียดสินค้า
แผงวงจรพิมพ์หลายชั้นหน้ากากประสานสีดำ 4L PCB แผงวงจรแบบกำหนดเองสร้างแผงวงจรของคุณเอง
PCB แข็ง 4 ชั้นพร้อมรูขนาดเล็ก
วงจร HSX ครอบคลุมผลิตภัณฑ์ PCB มากกว่า 5,000 รายการต่อเดือน ตั้งแต่ชั้นเดียวไปจนถึง PCB FR-4 ขนาด 32 ลิตร ตั้งแต่ IMS PCB, บอร์ด HDI ไปจนถึงบอร์ด PTFE ความถี่สูงและบอร์ดแบบยืดหยุ่นเราให้บริการการผลิตแบบหมุนเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงการผลิต PCB ปริมาณน้อยไปจนถึงปริมาณมาก
ผลิตภัณฑ์มีการใช้กันอย่างแพร่หลายในด้านไฮเทค เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และการบินและอวกาศ เป็นต้น
เลเยอร์สูงสุด: 32layer (ถ้ามากกว่า 20 ชั้นต้องตรวจสอบความสามารถ)
ขนาดแผงผิวสำเร็จสูงสุด: 740* 500 มม. (หากใหญ่กว่า 600 มม. ต้องตรวจสอบความสามารถ)
ขนาดแผงเสร็จสิ้นขั้นต่ำ: 5 * 5mm
วัตถุดิบ: PI +FR4,FR4, Rogers,AI และอื่นๆ
ความหนาของบอร์ด PCB: 0.2 ~ 4.0 มม. (ถ้าน้อยกว่าต้องตรวจสอบ 0.2 มม. หรือมากกว่า 4 มม.) (หากความหนาของบอร์ด ≤ 0.6 มม. ไม่สามารถใช้กับพื้นผิว HASL ได้)
ความหนาของทองแดงของทองแดงฐานด้านในและด้านนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์
ทองแดงชั้นนอกสำเร็จรูป: 6oz
โค้งคำนับและบิด: 0.075%
มิน.ขนาดรู: 0.15 มม. (＜0.15 มม. ต้องตรวจสอบความสามารถ)
รูเจาะ HDI ขั้นต่ำ: 0.08-0.10MM
แทร็ก/ช่องว่าง PCB: 3mil(0.075mm)
เค้าร่าง PCB: การกำหนดเส้นทาง/เจาะ/V-CUT
ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um
ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil
รูเสียบหน้ากากประสาน: 0.1-0.5mm
สีของหน้ากากประสาน:สีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, และอื่นๆ
ซิลค์สกรีน PCB: ขาว, ดำและอื่น ๆ
ความหนาของหน้ากากลอกออกได้: 500-1000um
ฟิล์มออกซิเดชันของ OSP: 0.2-0.5um
| แผงวงจรนับชั้น: | 4L | แผงวงจรลามิเนต: | FR4, TG135 |
| ชั้นทองแดงหนา: | 1/1/1/1OZ | ความหนาของบอร์ด: | 1.6MM |
| ขนาดรูที่เล็กที่สุด: | 0.15mm | แทร็ก/ช่องว่าง PCB ที่เล็กที่สุด: | 3/4mil |
| หน้ากากประสานสี: | สีดำ | ซิลค์สกรีนสี: | สีขาว |
| พื้นผิว PCB เสร็จแล้ว: | แช่ทอง | ประวัติคณะกรรมการ: | การกำหนดเส้นทาง |
| การประยุกต์ใช้บอร์ด PCB: | การควบคุมอุตสาหกรรม | ||
| ขอความต้องการพิเศษ: | พื้นที่เส้นเล็กและช่องว่าง:3/4mil/min.ผ่านรูขนาด 0.15 มม./การควบคุมอิมพีแดนซ์/0.25 มม. BGA | ||
คำถามที่พบบ่อย:
ไตรมาสที่ 1:ฉันจะรับใบเสนอราคาได้อย่างไร?
ตอบ: โปรดส่งไฟล์ gerber ที่มีรูปแบบ Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB และระบุปริมาณความต้องการเราจะให้ใบเสนอราคาตามลำดับ
ไตรมาสที่ 2:คุณสามารถผลิต PCB จากไฟล์รูปภาพได้หรือไม่??
ตอบ: ไม่ได้ แต่ถ้าคุณสามารถส่งตัวอย่าง PCB มาให้เรา เราสามารถลอกแบบการออกแบบและดำเนินการได้
Q3:คุณมี PCB ในสต็อกหรือไม่?.
ตอบ: บอร์ด PCB ส่วนใหญ่มีการปรับแต่งและมีการออกแบบที่แตกต่างกัน เราผลิตตามไฟล์ gerber ที่ลูกค้าให้มา
Q4:ปกติคุณใช้วัสดุ FR4 อะไร
ตอบ: Kingboard, ITEQ, Shengyi...
คิว5:ปกติคุณใช้วิธีการจัดส่งแบบใด?
ตอบ: สำหรับคำสั่งซื้อในปริมาณน้อย เรามักจะแนะนำให้จัดส่งแผงโดย DHL, UPS, บริการส่งถึงมือคุณโดย DHL, UPS, FedEx เราสามารถใช้บัญชีการจัดส่งของคุณเพื่อเรียกเก็บเงินหรือใช้บัญชีของเราในการจัดส่งในเงื่อนไขการจัดส่ง DDU (ยังไม่ได้ชำระภาษีนำเข้า)
และสำหรับการสั่งซื้อปริมาณมาก เพื่อประหยัดค่าขนส่ง เราจะแนะนำให้จัดเตรียมการจัดส่งทางอากาศหรือทางทะเล แน่นอน หากคุณมีผู้จัดส่งของคุณเองและสามารถให้ข้อมูลแก่เราได้ เราสามารถติดต่อพวกเขาเพื่อจัดเตรียมการจัดส่งได้
