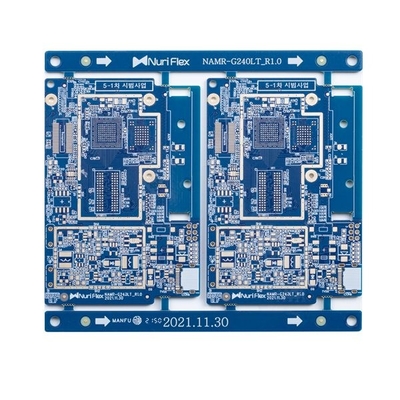

แผงวงจรควบคุมความต้านทาน 6 ชั้น FR4 TG135 Small Line Space Gap

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xPCB Layer | PCB แข็ง 6 ชั้นพร้อมช่องว่างและช่องว่างขนาดเล็ก | Marterial | FR4, TG135 |
---|---|---|---|
พื้นผิว PCB | แช่ทอง | หน้ากากประสาน | สีน้ำเงิน |
แทร็ก/ช่องว่าง PCB ที่เล็กที่สุด | 3/4mil | รูที่เล็กที่สุด | 0.2MM |
แอปพลิเคชัน | การควบคุมอุตสาหกรรม | ข้อกำหนดพิเศษ | พื้นที่เส้นเล็กและช่องว่าง:3/4mil/การควบคุมอิมพีแดนซ์/0.25mm BGA |
แสงสูง | แผงวงจรควบคุมความต้านทาน 6 ชั้น,แผงวงจร FR4 6 ชั้น,TG135 6 ชั้น pcb |
แผงวงจรพิมพ์หลายชั้น แผงวงจรพิมพ์ 6 ชั้นขนาดเล็ก Line Space และ Gap Impedance Control
PCB แข็ง 6 ชั้นพร้อมช่องว่างและช่องว่างขนาดเล็ก
วงจร HSX ครอบคลุมผลิตภัณฑ์ PCB มากกว่า 5,000 รายการต่อเดือน ตั้งแต่ชั้นเดียวไปจนถึง PCB FR-4 ขนาด 32 ลิตร ตั้งแต่ IMS PCB, บอร์ด HDI ไปจนถึงบอร์ด PTFE ความถี่สูงและบอร์ดแบบยืดหยุ่นเราให้บริการการผลิตแบบหมุนเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงการผลิต PCB ปริมาณน้อยไปจนถึงปริมาณมาก
ผลิตภัณฑ์มีการใช้กันอย่างแพร่หลายในด้านไฮเทค เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และการบินและอวกาศ เป็นต้น
เลเยอร์สูงสุด: 32layer (เลเยอร์≥20ต้องตรวจสอบความสามารถ)
ขนาดแผงผิวสำเร็จสูงสุด: 740* 500 MM(>600 MM ต้องตรวจสอบความสามารถ)
ขนาดแผงเสร็จสิ้นขั้นต่ำ: 5 * 5mm
วัตถุดิบ: PI +FR4,FR4, Rogers,AI และอื่นๆ
ความหนาของบอร์ด PCB: 0.2 ~ 4.0 มม. (<0.2 มม. > ต้องตรวจสอบ 4 มม.) (ความหนาของบอร์ด ≤ 0.6 มม. ห้ามใช้กับพื้นผิว HASL)
ความหนาของทองแดงของทองแดงฐานด้านในและด้านนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์
ทองแดงชั้นนอกสำเร็จรูป: 6oz
โค้งคำนับและบิด: 0.075%
มิน.ขนาดรู: 0.15 มม. (<0.15 มม. ต้องตรวจสอบความสามารถ)
รูเจาะ HDI ขั้นต่ำ: 0.08-0.10MM
แทร็ก/ช่องว่าง PCB: 3mil(0.075mm)
เค้าร่าง PCB: การกำหนดเส้นทาง/V-CUT/เจาะ
ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um
ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil
รูเสียบหน้ากากประสาน: 0.1-0.5mm
สีของหน้ากากประสาน:สีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, และอื่นๆ
ซิลค์สกรีน PCB: ขาว, ดำและอื่น ๆ
ความหนาของหน้ากากลอกออกได้: 500-1000um
ฟิล์มออกซิเดชันของ OSP: 0.2-0.5um
|
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก
คิว2:กำลังการผลิตของโรงงาน PCB ของคุณเป็นอย่างไร?
A: กำลังการผลิตรายเดือนของเราคือ 50,000 ตารางเมตร/เดือน และ 5000 ประเภท/เดือน
คิว3: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณผลิตให้ฉันได้ไหม
ตอบ: ได้ เราสามารถช่วยคุณในการโคลน PCB ได้เพียงส่งตัวอย่าง PCB มาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้
คิว4:ปกติคุณจะจัดส่ง PCB อย่างไร
ตอบ: โดยปกติสำหรับบรรจุภัณฑ์ขนาดเล็ก เราจะจัดส่งบอร์ดโดย DHL, UPS, บริการส่งถึงประตูบ้านของ FedEx เราสามารถใช้บัญชีการจัดส่งของคุณเพื่อเรียกเก็บเงินหรือใช้บัญชีของเราในการจัดส่งในระยะเวลาการจัดส่ง DDU (ไม่ได้ชำระภาษีนำเข้า)
สำหรับสินค้าหนักมากกว่า 300 กก. เราอาจจัดส่งบอร์ด PCB ของคุณทางเรือหรือทางอากาศเพื่อประหยัดค่าขนส่งแน่นอน หากคุณมีผู้ส่งของคุณเอง เราอาจติดต่อพวกเขาเพื่อจัดการกับการจัดส่งของคุณ
Q5:อะไรคือระยะเวลารอคอยสินค้ามาตรฐานของคุณสำหรับการผลิต?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
