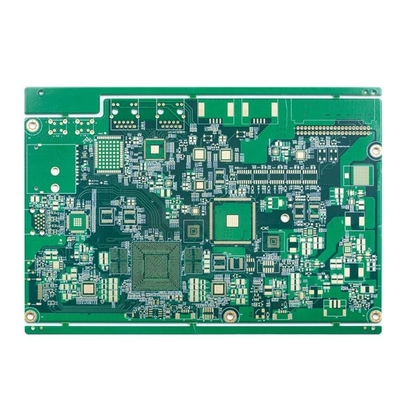

Immersion Gold 2u แผงวงจรพิมพ์ 10 ชั้น FR4 TG170 Marterial Resin Plugged Hole
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| PCB Layer | บอร์ดรูเสียบ PCB เรซิ่น 10 ชั้น | Marterial | FR4 TG170 |
|---|---|---|---|
| พื้นผิว PCB | แช่ทอง 2u | หน้ากากประสาน | TAIYO สีเขียวทั้งสองด้าน |
| แอปพลิเคชัน | ผลิตภัณฑ์ดิจิทัล | เวลานำ | เร็วที่สุด 24 ชั่วโมงสำหรับ 2L และ 4L |
| แสงสูง | TG170 แผงวงจรพิมพ์ 10 ชั้น,แผงวงจรพิมพ์ FR4 10 ชั้น,รูเสียบเรซิน 10 ชั้น pcb |
||
รายละเอียดสินค้า
แผงวงจรพิมพ์หลายชั้น 10L บอร์ดเรซิ่นเสียบรูบอร์ดควบคุมอิมพีแดนซ์ BGA . ขนาดเล็ก
บอร์ดรูเสียบ PCB เรซิ่น 10 ชั้น
เลเยอร์สูงสุด: 32layer (ต้องตรวจสอบเลเยอร์≥20)
ขนาดแผงเสร็จสิ้นสูงสุด: 740* 500 MM(>600 MM ต้องตรวจสอบ)
ขนาดแผงเสร็จสิ้นขั้นต่ำ: 5 * 5mm
วัสดุ PCB: PI +FR4,FR4, Rogers
ความหนาของ PCB: 0.2 ~ 4.0 มม. (＜0.2 มม. > ต้องตรวจสอบ 4 มม.) (ความหนาของบอร์ด ≤ 0.6 มม. ห้ามใช้กับพื้นผิว HASL)
ความหนาของทองแดงของทองแดงฐานภายในและภายนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์
โค้งคำนับและบิด: 0.075%
มิน.ขนาดรู: 0.15 มม. (ต้องตรวจสอบ ＜0.15 มม.)
รูเจาะ HDI ขั้นต่ำ: 0.08-0.10MM
แทร็ก/ช่องว่าง PCB: 3mil(0.075mm)
เค้าร่าง PCB: การกำหนดเส้นทาง/V-CUT/เจาะ
ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um
ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil
รูเติมหน้ากากประสาน: 0.1-0.5mm
สีของหน้ากากประสาน:สีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, ฯลฯ
ซิลค์สกรีน PCB: ขาว ดำ และตามคำขอของคุณ
ความหนาของหน้ากากลอกออกได้: 500-1000um
ฟิล์มออกซิเดชันของ OSP: 0.2-0.5um
| แผงวงจรนับชั้น: | 10 ลิตร | แผงวงจรลามิเนต: | FR4 TG170 |
| ชั้นทองแดงหนา: | ด้านนอก 1 ออนซ์ ด้านใน 1 ออนซ์ | ความหนาของบอร์ด: | 1.6MM |
| ขนาดรูที่เล็กที่สุด: | 0.20mm | แทร็ก/ช่องว่าง PCB ที่เล็กที่สุด: | 4/4mil |
| หน้ากากประสานสี: | ไทโย กรีน | ซิลค์สกรีนสี: | สีขาว |
| พื้นผิว PCB เสร็จแล้ว: | แช่ทอง | ประวัติคณะกรรมการ: | การกำหนดเส้นทาง |
| การประยุกต์ใช้บอร์ด PCB: | ผลิตภัณฑ์ดิจิทัล | ||
| ขอความต้องการพิเศษ: | การควบคุมอิมพีแดนซ์/เติมเรซินและชุบมากกว่า/0.25 มม. BGA | ||
คำถามที่พบบ่อย:
Q1: ปริมาณการสั่งซื้อขั้นต่ำของคุณคือเท่าไร?
A: ไม่มีขั้นต่ำ ปริมาณจะมีผลกับราคาเท่านั้นโปรดติดต่อเราสำหรับ RFQ
Q2: โดยปกติคุณจะจัดส่ง PCB อย่างไร?
ตอบ: โดยปกติสำหรับบรรจุภัณฑ์ขนาดเล็ก เราจะจัดส่งบอร์ดโดย DHL, UPS, บริการส่งถึงประตูบ้านของ FedEx เราสามารถใช้บัญชีการจัดส่งของคุณเพื่อเรียกเก็บเงินหรือใช้บัญชีของเราในการจัดส่งในระยะเวลาการจัดส่ง DDU (ไม่ได้ชำระภาษีนำเข้า)
สำหรับสินค้าหนักมากกว่า 300 กก. เราอาจจัดส่งบอร์ด PCB ของคุณทางเรือหรือทางอากาศเพื่อประหยัดค่าขนส่งแน่นอน หากคุณมีผู้ส่งของคุณเอง เราอาจติดต่อพวกเขาเพื่อจัดการกับการจัดส่งของคุณ
Q3: กำลังการผลิตของโรงงาน PCB ของคุณเป็นอย่างไร?
A: กำลังการผลิตรายเดือนของเราคือ 50,000 ตารางเมตร/เดือน และ 5000 ประเภท/เดือน
Q4: ประเทศใดที่คุณเคยทำงานด้วย?
A:USA, แคนาดา, อิตาลี, เยอรมนี, สหราชอาณาจักร, สเปน, ฝรั่งเศส, รัสเซีย, อิหร่าน, ตุรกี, สาธารณรัฐเช็ก, ออสเตรีย, ออสเตรเลีย, บราซิล, ญี่ปุ่น, อินเดียเป็นต้น
Q5: คุณให้บริการ PCB Assembly ด้วยหรือไม่?
สำหรับสินค้าหนักมากกว่า 300 กก. เราอาจจัดส่งบอร์ด PCB ของคุณทางเรือหรือทางอากาศเพื่อประหยัดค่าขนส่งแน่นอน หากคุณมีผู้ส่งของคุณเอง เราอาจติดต่อพวกเขาเพื่อจัดการกับการจัดส่งของคุณ
