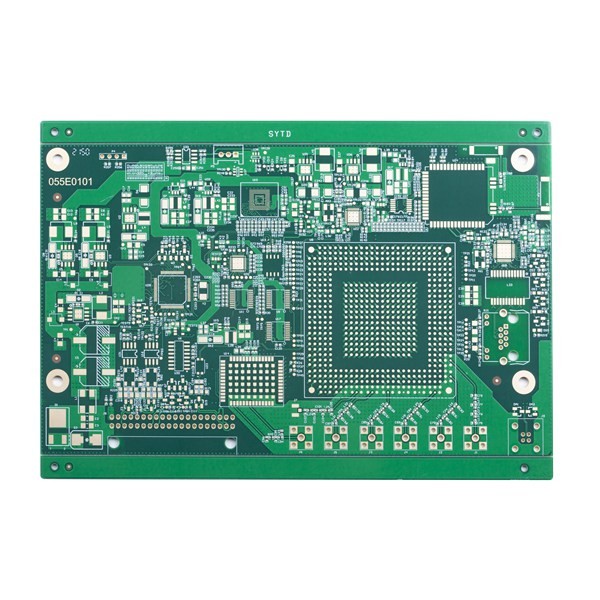

TG170 แผงวงจรพิมพ์หลายชั้น 8L Board Small Line Space Impedance Control
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| PCB Layer | PCB 8 ชั้นพร้อม Space Line ขนาดเล็ก | Marterial | FR4,TG170 |
|---|---|---|---|
| พื้นผิว PCB | แช่ทอง | หน้ากากประสาน | สีเขียวสำหรับสองด้าน |
| แอปพลิเคชัน | ดิจิตอลอิเล็กทรอนิกส์ | เวลานำ | เร็วที่สุด 24 ชั่วโมงสำหรับ 2L และ 4L |
| แสงสูง | แผงวงจรพิมพ์หลายชั้น TG170,แผงวงจรพิมพ์หลายชั้น 8L,Immersion gold 8 ชั้น pcb |
||
รายละเอียดสินค้า
แผงวงจรพิมพ์หลายชั้น 10L Board Small Line Space Impedance Control TG170 Multilayer Circuit Board
PCB 8 ชั้นพร้อม Space Line ขนาดเล็ก
เลเยอร์สูงสุด: 32layer (ต้องตรวจสอบเลเยอร์≥20)
ขนาดแผงเสร็จสิ้นสูงสุด: 740* 500 MM(>600 MM ต้องตรวจสอบ)
ขนาดแผงเสร็จสิ้นขั้นต่ำ: 5 * 5mm
วัสดุ PCB: PI +FR4,FR4, Rogers
ความหนาของ PCB: 0.2 ~ 4.0 มม. (＜0.2 มม. > ต้องตรวจสอบ 4 มม.) (ความหนาของบอร์ด ≤ 0.6 มม. ห้ามใช้กับพื้นผิว HASL)
ความหนาของทองแดงของทองแดงฐานภายในและภายนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์
โค้งคำนับและบิด: 0.075%
มิน.ขนาดรู: 0.15 มม. (ต้องตรวจสอบ ＜0.15 มม.)
รูเจาะ HDI ขั้นต่ำ: 0.08-0.10MM
แทร็ก/ช่องว่าง PCB: 3mil(0.075mm)
เค้าร่าง PCB: การกำหนดเส้นทาง/V-CUT/เจาะ
ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um
ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil
รูเติมหน้ากากประสาน: 0.1-0.5mm
สีของหน้ากากประสาน:สีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, ฯลฯ
ซิลค์สกรีน PCB: ขาว ดำ และตามคำขอของคุณ
ความหนาของหน้ากากลอกออกได้: 500-1000um
ฟิล์มออกซิเดชันของ OSP: 0.2-0.5um
| แผงวงจรนับชั้น: | 8L | แผงวงจรลามิเนต: | FR4 TG180 |
| ชั้นทองแดงหนา: | 1/1/1/2/2/1/1/1oz | ความหนาของบอร์ด: | 1.6MM |
| ขนาดรูที่เล็กที่สุด: | 0.20mm | แทร็ก/ช่องว่าง PCB ที่เล็กที่สุด: | 3/3mil |
| หน้ากากประสานสี: | สีเขียว | ซิลค์สกรีนสี: | สีขาว |
| พื้นผิว PCB เสร็จแล้ว: | แช่ทอง | ประวัติคณะกรรมการ: | การกำหนดเส้นทาง/V-CUT/การเจาะ |
| การประยุกต์ใช้บอร์ด PCB: | ผลิตภัณฑ์ดิจิทัล | ||
| ขอความต้องการพิเศษ: | เส้นเล็กและช่องว่าง:3/3mil//การควบคุมอิมพีแดนซ์/BGA | ||
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก
Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้?
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามอื่นๆและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น
Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณในการโคลน PCB ได้เพียงส่งตัวอย่าง PCB มาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้
Q5:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับPCB?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
Q6: คุณยอมรับการชำระเงินแบบใด?
A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะค่าขนาดเล็กที่น้อยกว่า 500usd)
