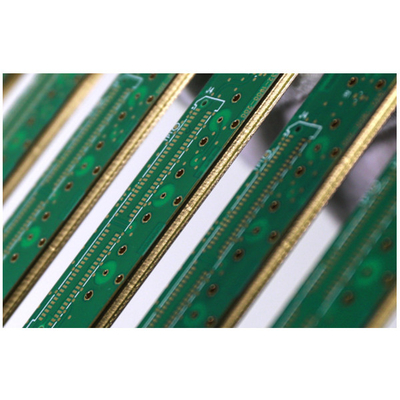

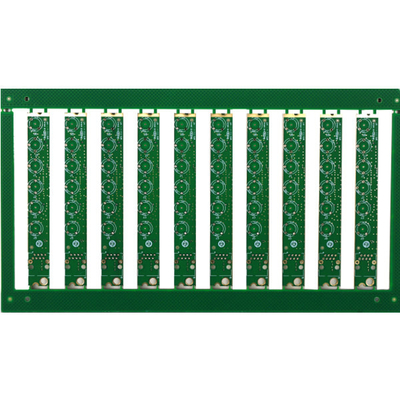

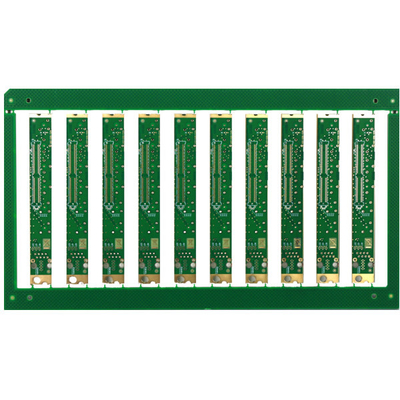

1.6 มม. HASL OSP บอร์ด Pcb หลายชั้น FR4 Halogen Free เขียว Solder Mask

1.6 มม. HASL OSP บอร์ด Pcb หลายชั้น FR4 Halogen Free เขียว Solder Mask

แผงวงจรพิมพ์หลายชั้น ส่วนประกอบแผงวงจรอิเล็กทรอนิกส์ แผงวงจร FR4 แผงวงจรพิมพ์

แผงวงจรพิมพ์ PCB (FR4,4L)

เลเยอร์: 1-32layer หากชั้นเป็น 20L หรือตัวเมียมากกว่า 20L จะต้องตรวจสอบบอร์ด

ขนาดแผงผิวสำเร็จสูงสุดคือ 740* 500 มม. แต่ถ้าด้านแผง >600 มม. จะต้องตรวจสอบ

ขนาดแผงขั้นต่ำคือ 5 * 5 มม.
วัตถุดิบของแผงวงจรพิมพ์ ได้แก่ FR4, Rogers, Halogen-free, High TG...

เวลาในการกดเคลือบลามิเนตและรูตัน: กดด้วยแกนเดียวกัน ≤3ครั้ง (ต้องตรวจสอบมากกว่า 3 ครั้ง)
ความหนาของ PCB อยู่ที่ 0.2~4.0mm ถ้าความหนาน้อยกว่า 0.2 mm หรือมากกว่า 4 mm จะต้องทบทวนก่อน

ความสามารถความหนาของทองแดง PCB: ชั้นใน≤ 6 OZ (แต่ความหนาของทองแดง≥5 OZ สำหรับ 4L, ≥4OZ สำหรับ 6L, ≥3OZสำหรับ 8L ขึ้นไปจะต้องได้รับการตรวจสอบ)

ทองแดงชั้นนอก: ≤ 10 OZ (ต้องตรวจสอบ≥5 OZ)

ความทนทานต่อการโค้งงอและบิดเป็น 0.075%

ขนาดรูขั้นต่ำ: 1) ถ้าความหนาของบอร์ด≤2.0มม. ขนาดรูขั้นต่ำ 0.20 มม.ถ้าความหนาของบอร์ด>2.0mm, ขนาดรูต่ำสุด: อัตราส่วนภาพ≤10 (สำหรับดอกสว่าน)

2) ถ้าความหนาของบอร์ด≤0.8มม. ขนาดรูต่ำสุด 0.10 มม.ถ้าความหนาของบอร์ด≤1.2มม. ขนาดรูต่ำสุด 0.15 มม.

สีหน้ากากประสาน: สีเขียว สีเขียวด้าน สีฟ้า สีฟ้าด้าน สีดำ สีดำด้าน สีเหลือง สีแดง สีขาว และ เป็นคำขอของคุณ
สีซิลค์สกรีน: ขาว ดำ และตามคำขอของคุณ
พื้นผิวสำเร็จรูป: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, การชุบฮาร์ดโกลด์ ฯลฯ
