ENIG 2u แผงวงจรพิมพ์หลายชั้น 6 ชั้น 2.4 มม. เขียว Solder Mask
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อผลิตภัณฑ์ | PCB หลายชั้น | วัตถุดิบ | TG170, FR4 +โรเจอร์ส |
|---|---|---|---|
| ชั้นและความหนา | 6L, 2.4mm | ความหนาของทองแดง PCB | 2/2/2/2/2/2 ออนซ์ |
| หน้ากากประสาน PCB | เขียว | สีตำนาน | สีขาว |
| การรักษาพื้นผิว | อีนิก2ยู" | คำขอพิเศษ | รูเสียบเรซินและขอบชุบ |
| แสงสูง | ENIG 2u แผงวงจรพิมพ์หลายชั้น,แผงวงจรพิมพ์หลายชั้น 2.4 มม.,PCB หลายชั้น 2.4 มม |
||
รายละเอียดสินค้า

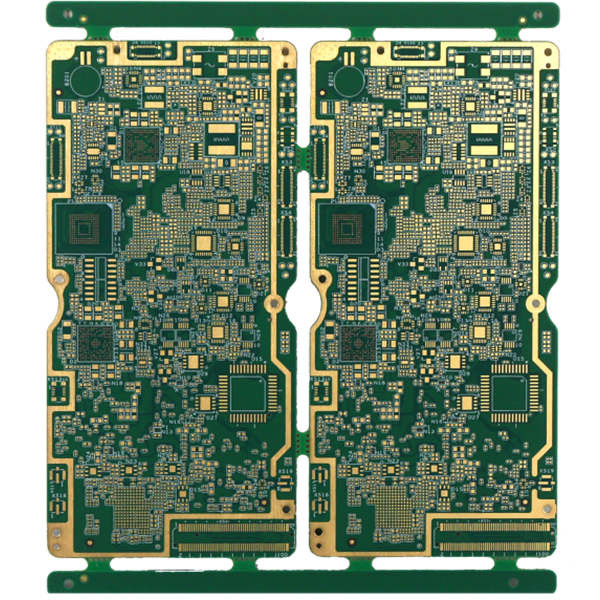

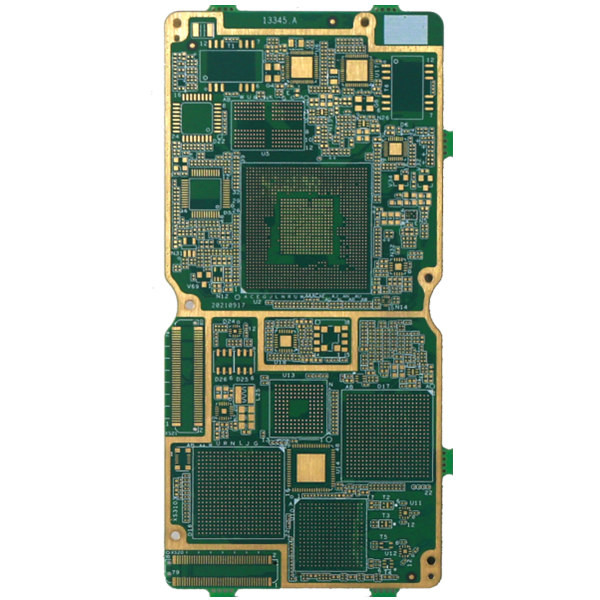

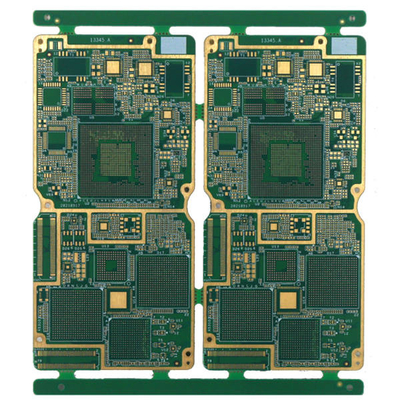

ENIG 2u แผงวงจรพิมพ์หลายชั้น 6 ชั้น 2.4 มม. เขียว Solder Mask
แผงวงจรพิมพ์หลายชั้น ประกอบแผงวงจรพิมพ์ แผงวงจรพิมพ์แบบกำหนดเอง PCB Assembly
แผงวงจรพิมพ์แข็ง 6L
เลเยอร์สูงสุดคือ 32layer จำเป็นต้องตรวจสอบว่ามีเลเยอร์≥20หรือไม่
ขนาดแผงผิวสำเร็จสูงสุดคือ 740* 500 มม. แต่ถ้า >600 มม. จำเป็นต้องตรวจสอบบอร์ดก่อน
ขนาดแผงขั้นต่ำคือ 5 * 5 มม.
วัตถุดิบ PCB ได้แก่ PI + FR4, FR4, Rogers, ปราศจากฮาโลเจน, วัสดุ TG สูงและอื่น ๆ
ความหนาของ PCB อยู่ที่ 0.2~4.0mm ถ้าความหนาน้อยกว่า 0.2 mm หรือมากกว่า 4 mm จะต้องตรวจสอบ
ความสามารถความหนาของทองแดง PCB คือ H ~ 5ozถ้ามากกว่า 5oz จะต้องตรวจสอบ
ความทนทานต่อการโค้งงอและบิดเป็น 0.075%
ขนาดรูต่ำสุดคือ 0.15 มม. หากเจาะขนาดน้อยกว่า 0.15 มม. จะต้องยืนยัน
ขนาดรูสูงสุดคือ 6.0 มม. หากรูขนาดมากกว่า 6 มม. จะต้องใช้การกัดเพื่อขยายรู
พื้นที่ขั้นต่ำในชั้นใน (ด้านเดียว): 4 ~ 8L (รวม): ตัวอย่าง: 4 ล้าน;ปริมาณน้อย: 4.5 ล้าน;
8 ~ 12L (รวม): ตัวอย่าง: 5 ล้าน;ปริมาณขนาดเล็ก: 5.5 ล้าน
12 ～ 18L (รวม): ตัวอย่าง: 6 ล้าน;ปริมาณน้อย: 6.5 ล้าน
หน้ากากประสาน PCB สี: สีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, ฯลฯ
สีซิลค์สกรีน PCB: สีขาว สีดำ ฯลฯ
พื้นผิว PCB: HASL ปราศจากสารตะกั่ว, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger ฯลฯ
| PCB Layer | แผงวงจรพิมพ์แข็ง 6L |
| พื้นผิว PCB | ENIG 2U |
| วัสดุ PCB | FR4, TG170+ โรเจอร์ส |
| ความหนาของ PCB | 2.4mm เสร็จแล้ว |
| นาที.ขนาดรู | 0.25mm |
| หน้ากากประสาน PCB | เขียว |
| PCB Legend | สีขาว |
| ทองแดง PCB | 2/2/2/2/2/2 ออนซ์ เสร็จแล้ว |
| คำขอพิเศษ | รูเสียบเรซินและขอบชุบ BGAs จำนวนมาก |
| แอปพลิเคชัน |
สื่อสาร อุตสาหกรรม/ผู้บริโภค อิเล็กทรอนิกส์. |
คำถามที่พบบ่อย:
1. คุณสามารถให้บริการอะไรได้บ้าง?
แผงวงจรพิมพ์, การประกอบวงจรพิมพ์, คำสั่งต้นแบบอย่างรวดเร็ว
2. ระยะเวลารอคอยสินค้าของคุณเร็วแค่ไหน?
บอร์ด HDI ที่เร็วที่สุด 3 WDs, 2L และ 4L บอร์ดแข็งเร็วที่สุด 24H
3. วิธีรับใบเสนอราคาอย่างรวดเร็ว?
โปรดระบุไฟล์เกอร์เบอร์และรายละเอียดของบอร์ด (รวมถึงเลเยอร์ ความหนาของบอร์ด ความหนาของทองแดง การรักษาพื้นผิว หน้ากากประสาน และสีซิลค์สกรีน คำขอพิเศษ หากมี ปริมาณความต้องการ ฯลฯ)
ตัวอย่าง:
| PCB Layer | 4L |
| พื้นผิว PCB | ENIG |
| วัสดุ PCB | FR4, TG135 |
| ความหนาของทองแดงสำเร็จรูป | 2/2/2/2oz |
| สีหน้ากากประสาน | สองด้าน สีแดง |
| ซิลค์สกรีน | สองด้าน สีดำ |
| ปริมาณ | 1000 ชิ้น 2 สัปดาห์ |
4. คุณมีเงื่อนไขการชำระเงินแบบใด?
ที/ที
