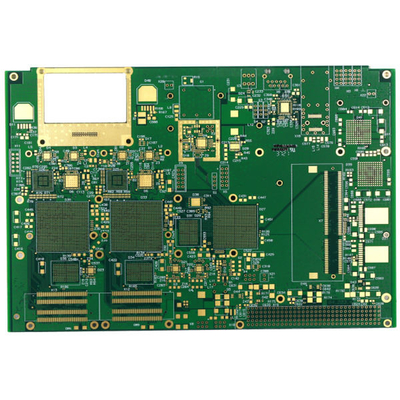

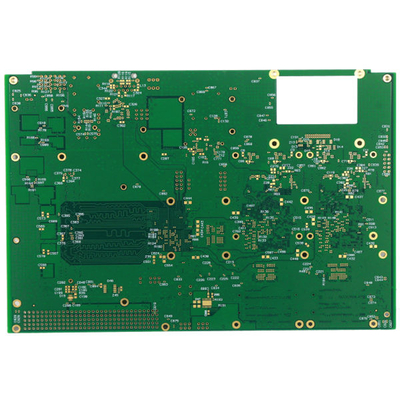

เขียว Solder Mask หลายชั้น แข็งยืดหยุ่น PCB ต้นแบบ FR4 TG170 2.4mm
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อผลิตภัณฑ์ | บอร์ด PCB วงจรพิมพ์แข็ง FR4 | วัสดุ | โรเจอร์ส +FR4,TG170 |
|---|---|---|---|
| PCB Layer | 8 ชั้น | ความหนาของบอร์ด | 2.4mm |
| ความหนาของทองแดงสำเร็จรูป | 2/2/2/2/2/2 ออนซ์ | สีหน้ากากประสาน | เขียว |
| สีซิลค์สกรีน | สีขาว | พื้นผิว PCB | อีนิก 4u" |
| แสงสูง | TG170 หลายชั้น แข็งยืดหยุ่น PCB,2.4mm หลายชั้น แข็งยืดหยุ่น PCB,2.4mm หลายชั้น ยืดหยุ่น pcb |
||
รายละเอียดสินค้า
เขียว Solder Mask หลายชั้น แข็งยืดหยุ่น PCB ต้นแบบ FR4 TG170 2.4mm
แผงวงจรพิมพ์หลายชั้น แผงวงจรพิมพ์ PCB ต้นแบบแผงวงจร แผงวงจรเดียว
บอร์ด PCB วงจรพิมพ์แข็ง FR4
เลเยอร์บอร์ด PCB สำเร็จรูป: จาก 1L ถึง 32L (จะต้องตรวจสอบว่าเลเยอร์มากกว่า 20L หรือไม่)
ขนาดแผงสูงสุด: 740* 500 มม. (จะต้องตรวจสอบหากขนาดมากกว่า 600 มม.)
ขนาดแผงขั้นต่ำ: 5 * 5mm
วัตถุดิบ PCB: FR4, Rogers, ISOLA, TG สูง, วัสดุปราศจากฮาโลเจน ฯลฯ
ความหนาสำเร็จรูป: 0.2~4.0mm
ความหนาของทองแดง PCB: H ~ 5oz
โค้งคำนับ : 0.075%
มิน.ขนาดรู: 0.15mm
รูเจาะ HDI ขั้นต่ำ: 0.08-0.10MM
แทร็ก/ช่องว่าง PCB: 3mil(0.075mm)
เค้าร่าง PCB: การกำหนดเส้นทาง/V-CUT/เจาะ
หน้ากากประสาน PCB: เขียว, แดง, น้ำเงิน, ขาว, ดำ, เหลืองและตามคำขอของคุณ
ซิลค์สกรีน PCB: สีขาว สีดำ และตามคำขอของคุณ
พื้นผิว PCB: ปราศจากสารตะกั่ว HASL, แช่ทอง, Immersion Tin, OSP, ENIG + OSP, Immersion Silver, ENEPIG, นิ้วทอง
ความทนทานต่ออิมพีแดนซ์: ±5Ω(<50Ω), ±10%(≥50Ω) จำเป็นต้องตรวจสอบหากไม่ใช่ค่านี้
| PCB Layer | 8L PCB |
| พื้นผิว PCB | อีนิก 4u" |
| วัสดุ PCB | FR4, TG170+โรเจอร์ส |
| ความหนาของ PCB | 2.4mm |
| ทองแดงสำเร็จรูป | 2/2/2/2/2/2/2/2/2 ออนซ์ |
| นาที.รู | 0.25mm |
| เค้าร่าง PCB | Rout และ V-CUT |
| หน้ากากประสาน PCB | เขียว |
| PCB ซิลค์สกรีน | สีขาว |
คำถามที่พบบ่อย:
1. คุณสามารถให้บริการอะไรได้บ้าง?
แผงวงจรพิมพ์, การประกอบวงจรพิมพ์, คำสั่งต้นแบบอย่างรวดเร็ว
2. ระยะเวลารอคอยสินค้าของคุณเร็วแค่ไหน?
บอร์ด HDI ที่เร็วที่สุด 3 WDs, 2L และ 4L บอร์ดแข็งเร็วที่สุด 24H
3. วิธีรับใบเสนอราคาอย่างรวดเร็ว?
โปรดระบุไฟล์เกอร์เบอร์และรายละเอียดของบอร์ด (รวมถึงเลเยอร์ ความหนาของบอร์ด ความหนาของทองแดง การรักษาพื้นผิว หน้ากากประสาน และสีซิลค์สกรีน คำขอพิเศษ หากมี ปริมาณความต้องการ ฯลฯ)
ตัวอย่าง:
| PCB Layer | 4L |
| พื้นผิว PCB | ENIG |
| วัสดุ PCB | FR4, TG135 |
| ความหนาของทองแดงสำเร็จรูป | 2/2/2/2oz |
| สีหน้ากากประสาน | สองด้าน สีแดง |
| ซิลค์สกรีน | สองด้าน สีดำ |
| ปริมาณ | 1000 ชิ้น 2 สัปดาห์ |
4. คุณมีเงื่อนไขการชำระเงินแบบใด?
ที/ที
