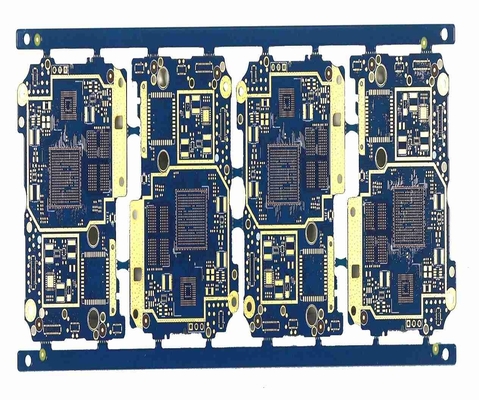

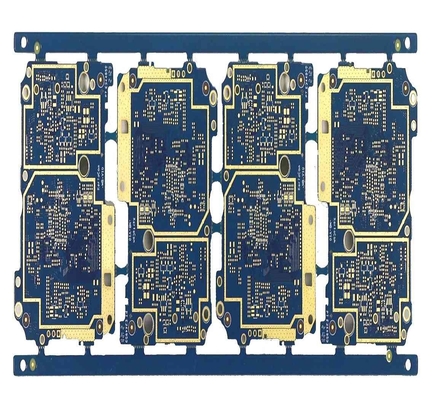

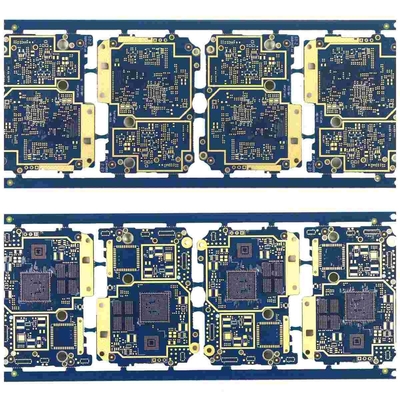

แผงวงจรพิมพ์หลายชั้น 1OZ 4 ชั้น Multilayer Pcb FR4 TG170 Blue Solder Mask
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อผลิตภัณฑ์ | บอร์ด PCB 4L | วัสดุ | FR4,TG170 |
|---|---|---|---|
| PCB Layer | 4L | ความหนาของบอร์ด | 1.2MM |
| ความหนาของทองแดงสำเร็จรูป | 1/1/1/1OZ | สีหน้ากากประสาน | สีฟ้า |
| สีซิลค์สกรีน | สีขาว | คำขอพิเศษ | อุดรูและชุบด้วยเรซิน |
| แสงสูง | 1OZ หลายชั้น Flexible Pcb,TG170 หลายชั้น Flexible Pcb,FR4 TG170 วงจรหลายชั้น |
||
รายละเอียดสินค้า
แผงวงจรพิมพ์หลายชั้น 1OZ 4 ชั้น Multilayer Pcb FR4 TG170 Blue Solder Mask
4L แผงวงจรพิมพ์/บอร์ด PCB
เลเยอร์สูงสุด: 32layer (ต้องตรวจสอบเลเยอร์≥20)
ขนาดแผงเสร็จสิ้นสูงสุด: 740* 500 MM(>600 MM ต้องตรวจสอบ)
ขนาดแผงเสร็จสิ้นขั้นต่ำ: 5 * 5mm
รูเจาะขั้นต่ำ: 0.15 มม. (ต้องตรวจสอบ 0.15 มม.)
รูเจาะ HDI ขั้นต่ำ: 0.08-0.10MM
อัตราส่วนภาพ: 15:1 (>12:1 ต้องตรวจสอบ)
ความหนาของบอร์ด: 0.2~4.0mm(＜0.2 mm,>4 mm need to review)
ความหนาของทองแดง: ชั้นใน≤ 6 OZ (≥5 OZ สำหรับ 4L, ≥4OZ สำหรับ 6L, ≥3OZสำหรับ 8L ขึ้นไปจะได้รับการตรวจสอบ)
ทองแดงชั้นนอก≤ 10 OZ (ต้องตรวจสอบ≥5 OZ)
ทองแดงในรู≤ 5 OZ (ต้องตรวจสอบ≥1 OZ
พื้นที่ขั้นต่ำในชั้นใน (ด้านเดียว): 4 ~ 8L (รวม): ตัวอย่าง: 4 ล้าน;ปริมาณน้อย: 4.5 ล้าน;
8 ~ 12L (รวม): ตัวอย่าง: 5 ล้าน;ปริมาณขนาดเล็ก: 5.5 ล้าน
12 ～ 18L (รวม): ตัวอย่าง: 6 ล้าน;ปริมาณน้อย: 6.5 ล้าน
| PCB Layer | 4L |
| พื้นผิว PCB | LF-HASL |
| วัสดุ PCB | FR4, TG170 |
| ความหนาของ PCB | 1.2mm |
| ทองแดงสำเร็จรูป | 1/1/1/1oz |
| นาที.รู | 0.25 |
| เค้าร่าง PCB | การกำหนดเส้นทาง |
| หน้ากากประสาน PCB | สีฟ้า |
| PCB ซิลค์สกรีน | สีขาว |
| คำขอพิเศษ | อุดรูและชุบด้วยเรซิน |
คำถามที่พบบ่อย:
1. คุณสามารถให้บริการอะไรได้บ้าง?
แผงวงจรพิมพ์, การประกอบวงจรพิมพ์, คำสั่งต้นแบบอย่างรวดเร็ว
2. ระยะเวลารอคอยสินค้าของคุณเร็วแค่ไหน?
บอร์ด HDI ที่เร็วที่สุด 3 WDs, 2L และ 4L บอร์ดแข็งเร็วที่สุด 24H
3. วิธีรับใบเสนอราคาอย่างรวดเร็ว?
โปรดระบุไฟล์เกอร์เบอร์และรายละเอียดของบอร์ด (รวมถึงเลเยอร์ ความหนาของบอร์ด ความหนาของทองแดง การรักษาพื้นผิว หน้ากากประสาน และสีซิลค์สกรีน คำขอพิเศษ หากมี ปริมาณความต้องการ ฯลฯ)
ตัวอย่าง:
| PCB Layer | 4L |
| พื้นผิว PCB | ENIG |
| วัสดุ PCB | FR4, TG135 |
| ความหนาของทองแดงสำเร็จรูป | 2/2/2/2oz |
| สีหน้ากากประสาน | สองด้าน สีแดง |
| ซิลค์สกรีน | สองด้าน สีดำ |
| ปริมาณ | 1000 ชิ้น 2 สัปดาห์ |
4. คุณมีเงื่อนไขการชำระเงินแบบใด?
ที/ที
