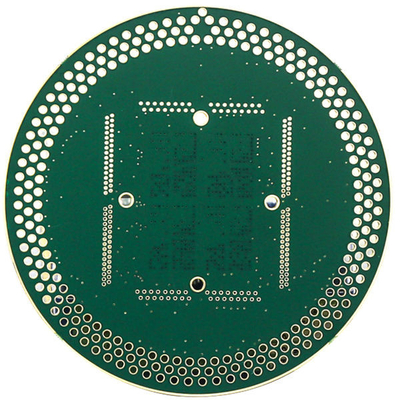

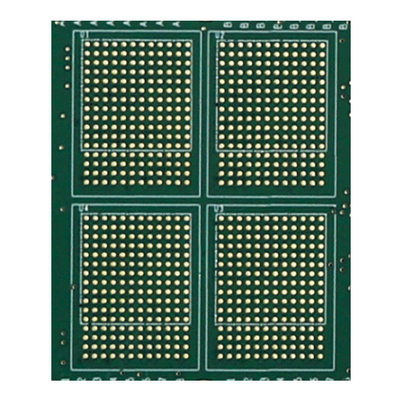

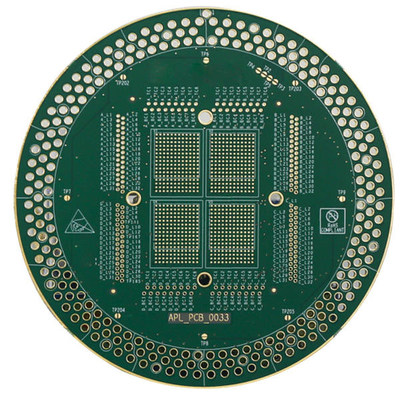

6L 2OZ แผงวงจรพิมพ์หลายชั้น FR4 TG135 Multi Layer Pcb เขียว Solder Mask
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อผลิตภัณฑ์ | PCB หลายชั้น | วัสดุ | FR4 TG135 |
|---|---|---|---|
| PCB Layer | 6L | ความหนาของ PCB | 1.6 |
| ความหนาของทองแดง PCB | 2OZ | Min. นาที. hole size ขนาดรู | 0.2MM |
| หน้ากากประสาน PCB | เขียว | ตำนาน PCB | สีขาว |
| แสงสูง | แผงวงจรพิมพ์หลายชั้น 2OZ,แผงวงจรพิมพ์หลายชั้น TG135,TG135 Multi Layer Pcb |
||
รายละเอียดสินค้า
6L 2OZ แผงวงจรพิมพ์หลายชั้น FR4 TG135 Multi Layer Pcb เขียว Solder Mask
แผงวงจรพิมพ์หลายชั้น แผงวงจรเปล่า แผงวงจรพิมพ์ขนาดเล็ก แผงวงจรเดียว
6L แผงวงจรพิมพ์/บอร์ด PCB
เลเยอร์สูงสุด: 32layer (ต้องตรวจสอบเลเยอร์≥20)
ขนาดแผงเสร็จสิ้นสูงสุด: 740* 500 MM(>600 MM ต้องตรวจสอบ)
ขนาดแผงเสร็จสิ้นขั้นต่ำ: 5 * 5mm
วัสดุ PCB: PI + FR4, FR4, Rogers, ปราศจากฮาโลเจน, TG สูงและทองแดงหนัก,
ความหนาของ PCB: 0.2 ~ 4.0 มม. (＜0.2 มม. > ต้องตรวจสอบ 4 มม.)
ความหนาของทองแดง PCB: H ~ 5oz
โค้งคำนับและบิด: 0.075%
นาที.ขนาดรู: 0.15 มม. (ต้องตรวจสอบ ＜0.15 มม.)
ขนาดรูสูงสุด: 6.0 มม. (> 6 มม. ใช้การกัดเพื่อขยายรู)
รูเจาะ HDI ขั้นต่ำ: 0.08-0.10MM
พื้นที่ขั้นต่ำในชั้นใน (ด้านเดียว): 4 ~ 8L (รวม): ตัวอย่าง: 4 ล้าน;ปริมาณน้อย: 4.5 ล้าน;
8 ~ 12L (รวม): ตัวอย่าง: 5 ล้าน;ปริมาณขนาดเล็ก: 5.5 ล้าน
12 ～ 18L (รวม): ตัวอย่าง: 6 ล้าน;ปริมาณน้อย: 6.5 ล้าน
หน้ากากประสาน PCB: สีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, ฯลฯ
ซิลค์สกรีน PCB: สีขาว สีดำ ฯลฯ
พื้นผิว PCB: ปราศจากสารตะกั่ว HASL, แช่ทอง, Immersion Tin, OSP, ENIG + OSP, Immersion Silver, ENEPIG, นิ้วทอง
ใบสมัคร: การสื่อสาร, อุตสาหกรรม / ผู้บริโภคอิเล็กทรอนิกส์
| PCB Layer | 6L |
| พื้นผิว PCB | แช่ทอง 2u" |
| วัสดุ PCB | FR4, TG135, KB6160 |
| ความหนาของ PCB | 1.6mm |
| นาที.ขนาดรู | 0.2mm |
| แทร็ก/ช่องว่าง PCB: | 4mil |
| เค้าร่าง PCB | Rout และ V-CUT |
| หน้ากากประสาน PCB | เขียว |
| PCB ซิลค์สกรีน | สีขาว |
| การใช้งาน | CE |
คำถามที่พบบ่อย:
1. คุณสามารถให้บริการอะไรได้บ้าง?
แผงวงจรพิมพ์, การประกอบวงจรพิมพ์, คำสั่งต้นแบบอย่างรวดเร็ว
2. ระยะเวลารอคอยสินค้าของคุณเร็วแค่ไหน?
บอร์ด HDI ที่เร็วที่สุด 3 WDs, 2L และ 4L บอร์ดแข็งเร็วที่สุด 24H
3. วิธีรับใบเสนอราคาอย่างรวดเร็ว?
โปรดระบุไฟล์เกอร์เบอร์และรายละเอียดของบอร์ด (รวมถึงเลเยอร์ ความหนาของบอร์ด ความหนาของทองแดง การรักษาพื้นผิว หน้ากากประสาน และสีซิลค์สกรีน คำขอพิเศษ หากมี ปริมาณความต้องการ ฯลฯ)
ตัวอย่าง:
| PCB Layer | 4L |
| พื้นผิว PCB | ENIG |
| วัสดุ PCB | FR4, TG135 |
| ความหนาของทองแดงสำเร็จรูป | 2/2/2/2oz |
| สีหน้ากากประสาน | สองด้าน สีแดง |
| ซิลค์สกรีน | สองด้าน สีดำ |
| ปริมาณ | 1000 ชิ้น 2 สัปดาห์ |
4. คุณมีเงื่อนไขการชำระเงินแบบใด?
ที/ที
