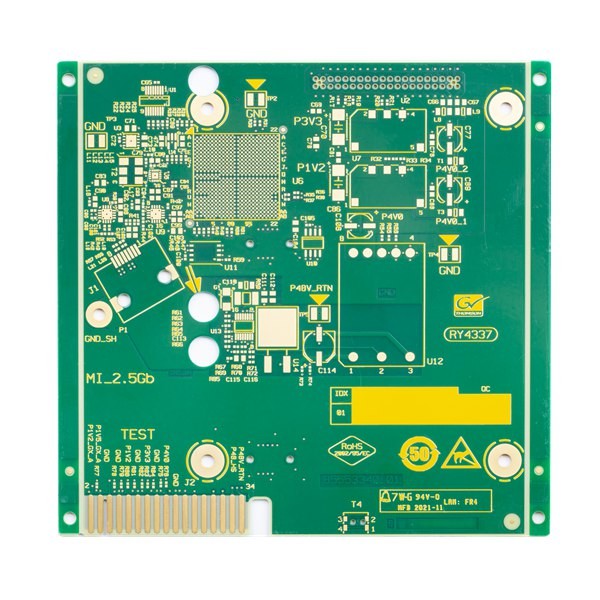

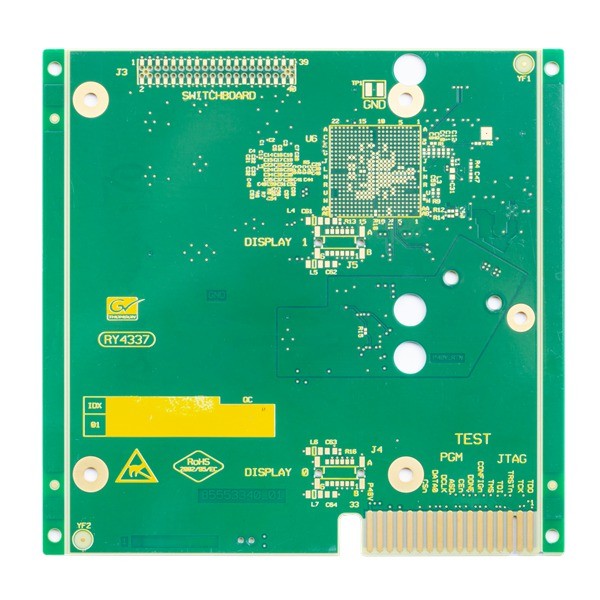

1.6MM 6L แผงวงจรพิมพ์แบบกำหนดเอง Gold Finger FR4 BGA PCB

1.6MM 6L แผงวงจรพิมพ์แบบกำหนดเอง Gold Finger FR4 BGA PCB

แผงวงจรพิมพ์แบบกำหนดเอง Gold Finger FR4 BGA PCB 6 ชั้น

Quick Turn PCB Boards Resin Plugged Hole Impedance Control Gold Finger Small Line Space And Gap

Quick Turn PCB 6 ชั้นพร้อม Gold Finger

เลเยอร์:1-32เลเยอร์ ถ้าเลเยอร์คือ 20L หรือแมร์มากกว่า 20L จะต้องตรวจสอบบอร์ด

ขนาดแผงสำเร็จสูงสุดคือ 740*500 MM แต่ถ้าด้านแผง >600 MM จะต้องตรวจสอบ

ขนาดแผงขั้นต่ำคือ 5 * 5 มม.Quick Turn Rigid Flex Pcb

วัตถุดิบของแผงวงจรพิมพ์ ได้แก่ FR4, Rogers, วัสดุปราศจากฮาโลเจน, วัสดุ High TG...

เวลาในการกดเคลือบหลุมตาบอดและหลุมฝัง: กดด้วยแกนเดียวกัน ≤3ครั้ง (>3 ครั้งต้องตรวจสอบ)

ความสามารถความหนาของ PCB อยู่ระหว่าง 0.2~4.0 มม. หากความหนาน้อยกว่า 0.2 มม. หรือมากกว่า 4 มม. จะต้องตรวจสอบในตอนแรก

ความสามารถความหนาของทองแดง PCB: ชั้นใน≤ 6 OZ (แต่ความหนาของทองแดง ≥5 OZ สำหรับ 4L, ≥4OZ สำหรับ 6L, ≥3OZ สำหรับ 8L ขึ้นไป จะต้องได้รับการตรวจสอบ)
ทองแดงชั้นนอก: ≤ 10 OZ (≥5 OZ ต้องตรวจสอบ)

ความทนทานต่อการโค้งงอและการบิดคือ 0.075%

ขนาดรูต่ำสุด: 1) ถ้าความหนาของบอร์ด ≤2.0 มม. ขนาดรูต่ำสุด 0.20 มม.หากความหนาของบอร์ด> 2.0 มม. ขนาดรูขั้นต่ำ: อัตราส่วนภาพ≤10 (สำหรับสว่าน)
2) ถ้าความหนาของบอร์ด≤0.8มม. ขนาดรูขั้นต่ำ 0.10 มม.หากความหนาของบอร์ด≤1.2มม. ขนาดรูขั้นต่ำ 0.15 มม

สีของหน้ากากประสาน: เขียว, เขียวด้าน, น้ำเงิน, น้ำเงินด้าน, ดำ, ดำด้าน, เหลือง, แดง, ขาวและตามคำขอของคุณ

สีซิลค์สกรีน: ขาว ดำ และตามคำขอของคุณ

พื้นผิวสำเร็จรูป: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, ชุบทองคำขาว ฯลฯ

คำถามที่พบบ่อย:

Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่เราเป็นโรงงานเรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก

Q2: รูปแบบไฟล์ PCB ชนิดใดที่คุณสามารถยอมรับในการผลิตได้?
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นด้วยไฟล์ของคุณ เว้นแต่เราจะได้รับอนุญาตเป็นลายลักษณ์อักษรจากฝ่ายคุณ และเราจะไม่แบ่งปันไฟล์เหล่านี้กับบุคคลที่สามรายอื่นและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น

Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเฉพาะตัวอย่าง PCB คุณสามารถสร้างให้ฉันได้ไหม
ตอบ: ได้ เราสามารถช่วยคุณในการโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถโคลนการออกแบบ PCB และทำมันออกมา

Q5: เวลารอคอยมาตรฐานของคุณสำหรับ PCB คืออะไร?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเทิร์นด่วน)
4-8 ชั้น: 7~12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเทิร์นด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น: 7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ

Q6: คุณยอมรับการชำระเงินแบบใด?
A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะมูลค่าเล็กน้อยที่น้อยกว่า 500 ดอลล่าร์สหรัฐฯ)
