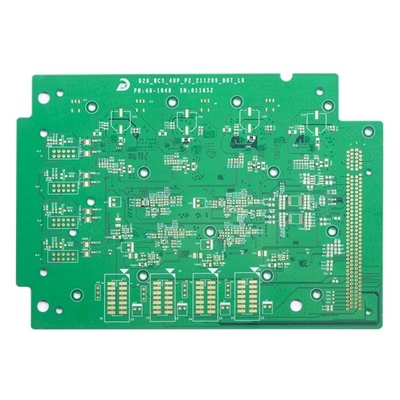

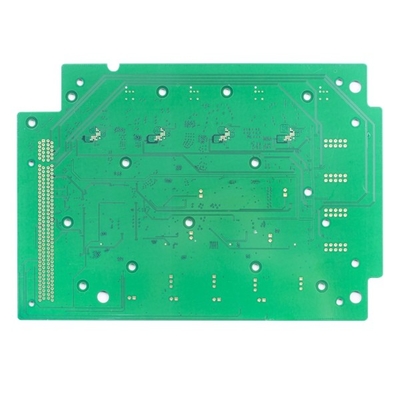

1.6 มม. FR4 ENIG 6 ชั้นแผงวงจร PCB สีเขียว Solder Mask แช่ทอง

1.6 มม. FR4 ENIG 6 ชั้นแผงวงจร PCB สีเขียว Solder Mask แช่ทอง

บอร์ด PCB แบบหมุนเร็ว รูกดพอดี PCB หน้ากากประสานสีเขียว ENIG PCB การผลิต PCB 6 ชั้น สั่งซื้อด่วน

6L Press-fit Hole PCB หมุนเร็ว

ก่อตั้งขึ้นในปี 2010 เซินเจิ้น Huashengxin Circuit เป็นผู้ผลิตมืออาชีพสำหรับแผงวงจรพิมพ์ผลิตภัณฑ์ Huashengxin ครอบคลุม PCB 1~32L FR-4, IMS PCB, บอร์ด HDI, บอร์ด PTFE ความถี่สูงและบอร์ดแข็งแบบยืดหยุ่น ฯลฯ เราให้บริการการผลิตแบบเลี้ยวเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงปริมาณน้อยถึงปริมาณมาก การผลิต PCBและผลิตภัณฑ์ของเราถูกนำไปใช้อย่างกว้างขวางตั้งแต่อุตสาหกรรมการสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ไปจนถึงอุตสาหกรรมการบินและอวกาศ

เลเยอร์สูงสุดคือ 32layer (ต้องตรวจสอบเลเยอร์≥20)

ขนาดแผงผิวสำเร็จสูงสุดคือ 740* 500 มม. แต่ถ้าด้านแผง >600 มม. จะต้องตรวจสอบบอร์ด

ขนาดแผงเสร็จสิ้นขั้นต่ำคือ 5 * 5mm
วัสดุ PCB ประกอบด้วย PI +FR4,FR4, Rogers, etch
ความหนาของ PCB อยู่ที่ 0.2~4.0 มม. (ต้องตรวจสอบเมื่อ <0.2 มม. หรือ >4 มม. ) (และไม่สามารถทำพื้นผิว HASL ที่มีความหนาของบอร์ด </=0.6 มม.)

ความหนาของทองแดงของความสามารถทองแดงฐานภายในและภายนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์

ความทนทานต่อการโค้งงอและบิด: 0.075%

นาที.ขนาดรู: 0.15 มม. (ต้องตรวจสอบบอร์ดหากเล็กกว่า 0.15 มม.)

ความสามารถในการเจาะรู HDI Min: 0.08-0.10MM
ความสามารถในการติดตาม / ช่องว่างของ PCB: 3mil (0.075mm)
วิธีการเค้าร่าง PCB: Routing/V-CUT/Punching

ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um

ความสามารถในการใช้ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil

ความสามารถในการเติมหน้ากากประสาน: 0.1-0.5mm

สีของหน้ากากประสานครอบคลุมสีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, ฯลฯ
ซิลค์สกรีน PCB มีสีขาว สีดำ และตามคำขอของคุณ

ความหนาของหน้ากากลอกออกได้: 500-1000um
ฟิล์มออกซิเดชันของความสามารถ OSP: 0.2-0.5um

คำถามที่พบบ่อย:
ไตรมาสที่ 1: ฉันจะรับใบเสนอราคาได้อย่างไร?
ตอบ: โปรดส่งไฟล์ gerber ที่มีรูปแบบ Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB และระบุปริมาณความต้องการเราจะให้ใบเสนอราคาตามลำดับ

Q2: คุณสามารถผลิต PCB จากไฟล์รูปภาพได้หรือไม่??
ตอบ: ไม่ได้ แต่ถ้าคุณสามารถส่งตัวอย่าง PCB มาให้เรา เราสามารถลอกแบบการออกแบบและดำเนินการได้

Q3: คุณมี PCB ในสต็อกหรือไม่?.
ตอบ: บอร์ด PCB ส่วนใหญ่มีการปรับแต่งและมีการออกแบบที่แตกต่างกัน เราผลิตตามไฟล์ gerber ที่ลูกค้าให้มา

Q4: ปกติคุณใช้วัสดุ FR4 อะไร

ตอบ: Kingกระดาน, ITEQ, Shengyi...

Q5:ปกติคุณใช้วิธีการจัดส่งแบบใด?
ตอบ: สำหรับคำสั่งซื้อในปริมาณน้อย เรามักจะแนะนำให้จัดส่งแผงโดย DHL, UPS, บริการส่งถึงมือคุณโดย DHL, UPS, FedEx เราสามารถใช้บัญชีการจัดส่งของคุณเพื่อเรียกเก็บเงินหรือใช้บัญชีของเราในการจัดส่งในเงื่อนไขการจัดส่ง DDU (ยังไม่ได้ชำระภาษีนำเข้า)
และสำหรับการสั่งซื้อปริมาณมาก เพื่อประหยัดค่าขนส่ง เราจะแนะนำให้จัดเตรียมการจัดส่งทางอากาศหรือทางทะเล แน่นอน หากคุณมีผู้จัดส่งของคุณเองและสามารถให้ข้อมูลแก่เราได้ เราสามารถติดต่อพวกเขาเพื่อจัดเตรียมการจัดส่งได้
