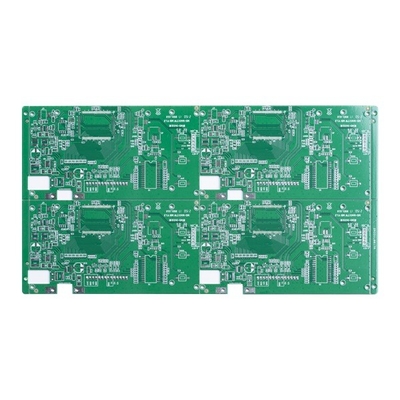

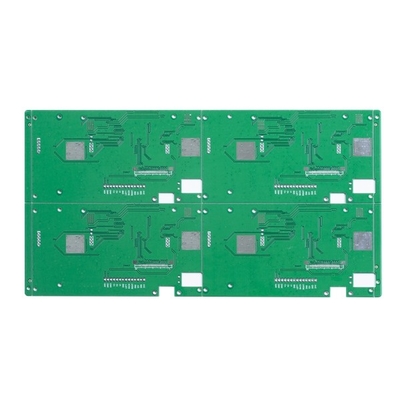

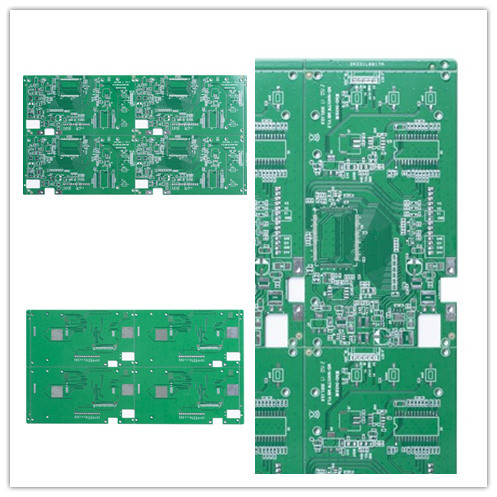

ต้นแบบบอร์ด Pcb แบบเปิดสองด้านอย่างรวดเร็ว HASL Lead Free 6mil FR4

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xชื่อ PCB | บอร์ด Pcb แบบเปิดสองด้านอย่างรวดเร็วสองชั้น | Marterial | FR4 |
---|---|---|---|
ความหนาของบอร์ด | 1.6mm | ความหนาของทองแดง | 1/1oz |
รูเจาะเครื่องกลที่เล็กที่สุด | 0.3mm | Min. นาที. line distance/space ระยะทาง/ช่องว่าง | 6/6 ล้าน |
พื้นผิวเสร็จแล้ว | HASL ไร้สารตะกั่ว | หน้ากากประสาน | เขียว |
ข้อกำหนดพิเศษ | การควบคุมอิมพีแดนซ์ | แอพพลิเคชั่นการสื่อสารผลิตภัณฑ์ | แหล่งจ่ายไฟ |
แสงสูง | 6mil FR4 บอร์ด Pcb สองด้าน,HASL FR4 บอร์ด Pcb สองด้าน,HASL FR4 แผงวงจรสองด้าน |
ต้นแบบบอร์ด Pcb แบบเปิดสองด้านอย่างรวดเร็ว HASL Lead Free 6mil FR4
แผงวงจร PCB แบบเปิดอย่างรวดเร็ว พลังงานควบคุมอิมพีแดนซ์ที่ให้มา สองด้าน PCB ต้นแบบ Pcb ประกอบการผลิต Pcb อย่างรวดเร็ว
PCB ขนาดใหญ่แบบหมุนเร็วสองชั้น
ก่อตั้งขึ้นในปี 2010 เซินเจิ้น Huashengxin Circuit เป็นผู้ผลิตมืออาชีพสำหรับแผงวงจรพิมพ์ผลิตภัณฑ์ Huashengxin ครอบคลุม PCB 1~32L FR-4, IMS PCB, บอร์ด HDI, บอร์ด PTFE ความถี่สูงและบอร์ดแข็งแบบยืดหยุ่น ฯลฯ เราให้บริการการผลิตแบบเลี้ยวเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงปริมาณน้อยถึงปริมาณมาก การผลิต PCBและผลิตภัณฑ์ของเราถูกนำไปใช้อย่างกว้างขวางตั้งแต่อุตสาหกรรมการสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ไปจนถึงอุตสาหกรรมการบินและอวกาศ
เลเยอร์สูงสุดคือ 32layer (ต้องตรวจสอบเลเยอร์≥20)
ขนาดแผงผิวสำเร็จสูงสุดคือ 740* 500 มม. แต่ถ้าด้านแผง >600 มม. จะต้องตรวจสอบบอร์ด
ขนาดแผงเสร็จสิ้นขั้นต่ำคือ 5 * 5mm
วัสดุ PCB ประกอบด้วย PI +FR4,FR4, Rogers, etch
ความหนาของ PCB อยู่ที่ 0.2~4.0 มม. (ต้องตรวจสอบเมื่อ <0.2 มม. หรือ >4 มม. ) (และไม่สามารถทำพื้นผิว HASL ที่มีความหนาของบอร์ด </=0.6 มม.)
ความหนาของทองแดงของความสามารถทองแดงฐานภายในและภายนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์
ความทนทานต่อการโค้งงอและบิด: 0.075%
นาที.ขนาดรู: 0.15 มม. (ต้องตรวจสอบบอร์ดหากเล็กกว่า 0.15 มม.)
ความสามารถในการเจาะรู HDI Min: 0.08-0.10MM
ความสามารถในการติดตาม / ช่องว่างของ PCB: 3mil (0.075mm)
วิธีการเค้าร่าง PCB: Routing/V-CUT/Punching
ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um
ความสามารถในการใช้ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil
ความสามารถในการเติมหน้ากากประสาน: 0.1-0.5mm
สีของหน้ากากประสานครอบคลุมสีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, ฯลฯ
ซิลค์สกรีน PCB มีสีขาว สีดำ และตามคำขอของคุณ
ความหนาของหน้ากากลอกออกได้: 500-1000um
ฟิล์มออกซิเดชันของความสามารถ OSP: 0.2-0.5um
|
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก
Q2: กำลังการผลิตของโรงงาน PCB ของคุณเป็นอย่างไร?
A: กำลังการผลิตรายเดือนของเราคือ 50,000 ตารางเมตร/เดือน และ 5000 ประเภท/เดือน
Q3: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณในการโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้
Q4: โดยปกติคุณจะจัดส่ง PCB อย่างไร
ตอบ: โดยปกติสำหรับบรรจุภัณฑ์ขนาดเล็ก เราจะจัดส่งบอร์ดโดย DHL, UPS, บริการส่งถึงประตูบ้านของ FedEx เราสามารถใช้บัญชีการจัดส่งของคุณเพื่อเรียกเก็บเงินหรือใช้บัญชีของเราในการจัดส่งในระยะเวลาการจัดส่ง DDU (ภาษีนำเข้าที่ยังไม่ได้ชำระ)
สำหรับสินค้าหนักมากกว่า 300 กก. เราอาจจัดส่งบอร์ด PCB ของคุณทางเรือหรือทางอากาศเพื่อประหยัดค่าขนส่งแน่นอน หากคุณมีผู้ส่งของคุณเอง เราอาจติดต่อพวกเขาเพื่อจัดการกับการจัดส่งของคุณ
Q5:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับการผลิต?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
