Red Solder Mask เลี้ยวเร็ว บอร์ด PCB Rapid Prototype 2.4mm 4 Layer
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อ PCB | แผงวงจรพิมพ์หนาสีแดงและหนา 4 ชั้น | Marterial | FR4 TG170 |
|---|---|---|---|
| ความหนาของบอร์ด | 2.4mm | ความหนาของทองแดง | 1/1/1/1OZ |
| รูเจาะเครื่องกลที่เล็กที่สุด | 0.4mm | Min. นาที. line distance/space ระยะทาง/ช่องว่าง | 4/4mil |
| พื้นผิวเสร็จแล้ว | แช่ทอง | หน้ากากประสาน | สีแดง |
| ข้อกำหนดพิเศษ | การควบคุมอิมพีแดนซ์/TG .สูง | แอพพลิเคชั่นการสื่อสารผลิตภัณฑ์ | ดิจิทัล |
| แสงสูง | บอร์ด PCB แบบหมุนเร็ว 2.4 มม.,บอร์ด PCB แบบเลี้ยวด่วน 1OZ,PCB แบบเลี้ยวด่วน 2.4 มม |
||
รายละเอียดสินค้า

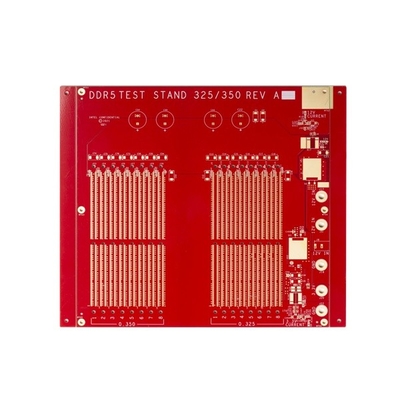

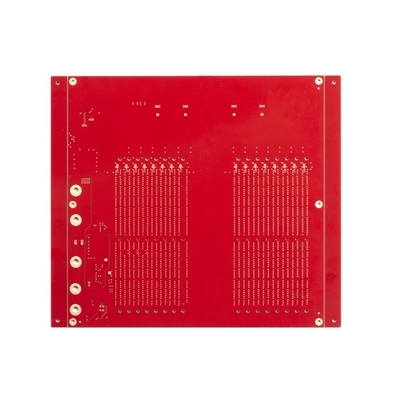

Red Solder Mask เลี้ยวเร็ว บอร์ด PCB Rapid Prototype 2.4mm 4 Layer
แผงวงจร PCB แบบเปิดอย่างรวดเร็ว Red Solder Mask แผงวงจรพิมพ์หนา Rapid Prototype Demand Urgent Demand
แผงวงจรพิมพ์หนาสีแดงและหนา 4 ชั้น
เลเยอร์สูงสุดคือ 32layer (ต้องตรวจสอบเลเยอร์≥20)
ขนาดแผงผิวสำเร็จสูงสุดคือ 740* 500 มม. แต่ถ้าด้านแผง >600 มม. จะต้องตรวจสอบบอร์ด
ขนาดแผงเสร็จสิ้นขั้นต่ำคือ 5 * 5mm
วัสดุ PCB ประกอบด้วย PI +FR4,FR4, Rogers, etch
ความหนาของ PCB อยู่ที่ 0.2~4.0 มม. (ต้องตรวจสอบเมื่อ <0.2 มม. หรือ >4 มม. ) (และไม่สามารถทำพื้นผิว HASL ที่มีความหนาของบอร์ด </=0.6 มม.)
ความหนาของทองแดงของความสามารถทองแดงฐานภายในและภายนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์
ความทนทานต่อการโค้งงอและบิด: 0.075%
นาที.ขนาดรู: 0.15 มม. (ต้องตรวจสอบบอร์ดหากเล็กกว่า 0.15 มม.)
ความสามารถในการเจาะรู HDI Min: 0.08-0.10MM
ความสามารถในการติดตาม / ช่องว่างของ PCB: 3mil (0.075mm)
วิธีการเค้าร่าง PCB: Routing/V-CUT/Punching
ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um
ความสามารถในการใช้ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil
ความสามารถในการเติมหน้ากากประสาน: 0.1-0.5mm
สีของหน้ากากประสานครอบคลุมสีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, ฯลฯ
ซิลค์สกรีน PCB มีสีขาว สีดำ และตามคำขอของคุณ
ความหนาของหน้ากากลอกออกได้: 500-1000um
ฟิล์มออกซิเดชันของความสามารถ OSP: 0.2-0.5um
| แผงวงจรนับชั้น: | 4L | แผงวงจรลามิเนต: | FR4 TG170 |
| ชั้นทองแดงหนา: | 1/1/1/1OZ | ความหนาของบอร์ด: | 2.4MM |
| ขนาดรูที่เล็กที่สุด: | 0.40mm | แทร็ก/ช่องว่าง PCB ที่เล็กที่สุด: | 4/4mil |
| หน้ากากประสานสี: | สีแดง | ซิลค์สกรีนสี: | สีขาว |
| พื้นผิว PCB เสร็จแล้ว: | แช่ทอง | ประวัติคณะกรรมการ: | การกำหนดเส้นทาง/V-CUT |
| การประยุกต์ใช้บอร์ด PCB: | ผลิตภัณฑ์ดิจิทัล | ||
| ขอความต้องการพิเศษ: | การควบคุมอิมพีแดนซ์/TG .สูง | ||
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก
Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: ไฟล์ PCB ของเราจะถูกตรวจสอบหรือไม่
ก. ใช่.ข้อมูลของคุณจะได้รับการตรวจสอบโดยทีมวิศวกรของเราหากเราพบปัญหาทางเทคนิคหรือมีข้อสงสัยใดๆ เราจะติดต่อคุณและแก้ปัญหาร่วมกัน
Q4: ผลิตภัณฑ์ของเราจะได้รับการทดสอบก่อนจัดส่งหรือไม่
ก. ใช่.เราสามารถจัดเตรียมการทดสอบวงจรฟังก์ชันได้หากคุณจัดเตรียมวิธีการทดสอบให้กับเรา
Q5: คุณให้บริการ PCB Assembly ด้วยหรือไม่?
สำหรับสินค้าหนักมากกว่า 300 กก. เราอาจจัดส่งบอร์ด PCB ของคุณทางเรือหรือทางอากาศเพื่อประหยัดค่าขนส่งแน่นอน หากคุณมีผู้ส่งของคุณเอง เราอาจติดต่อพวกเขาเพื่อจัดการกับการจัดส่งของคุณ
