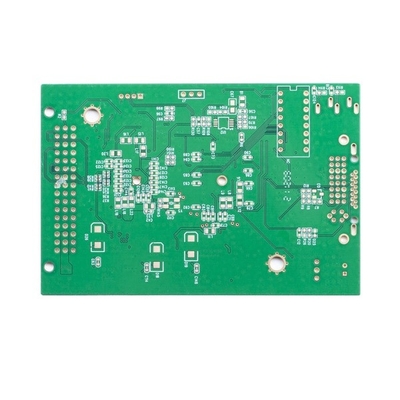

แช่ทอง Impedance เลี้ยวเร็ว บอร์ด PCB ต้นแบบ FR4 S1150G
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อ PCB | แผงวงจรพิมพ์แบบหมุนเร็ว 4 ชั้น | Marterial | FR4 S1150G |
|---|---|---|---|
| ความหนาของบอร์ด | 1.6mm | ความหนาของทองแดง | 1/1/1/1OZ |
| รูเจาะเครื่องกลที่เล็กที่สุด | 0.2MM | Min. นาที. line distance/space ระยะทาง/ช่องว่าง | 4/4mil |
| พื้นผิวเสร็จแล้ว | แช่ทอง | หน้ากากประสาน | เขียว |
| ข้อกำหนดพิเศษ | การควบคุมอิมพีแดนซ์ | แอพพลิเคชั่นการสื่อสารผลิตภัณฑ์ | อุปกรณ์ควบคุมอุตสาหกรรม |
| แสงสูง | บอร์ด PCB แบบหมุนเร็ว S1150G,บอร์ด PCB แบบเลี้ยวด่วน ODM,ต้นแบบ PCB แบบเลี้ยวด่วน S1150G |
||
รายละเอียดสินค้า
แช่ทอง Impedance เลี้ยวเร็ว บอร์ด PCB ต้นแบบ FR4 S1150G
แผงวงจร PCB แบบหมุนเร็ว แช่ทอง Impedance Control Unit แผงวงจร เลี้ยวเร็ว Sample Demand Fast Prototype
แผงวงจรพิมพ์แบบหมุนเร็ว 4 ชั้น
ความหนาของ PCB อยู่ที่ 0.2~4.0 มม. (ต้องตรวจสอบเมื่อ <0.2 มม. หรือ >4 มม. ) (และไม่สามารถทำพื้นผิว HASL ที่มีความหนาของบอร์ด </=0.6 มม.)
ความหนาของทองแดงของความสามารถทองแดงฐานภายในและภายนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์
ความทนทานต่อการโค้งงอและบิด: 0.075%
นาที.ขนาดรู: 0.15 มม. (ต้องตรวจสอบบอร์ดหากเล็กกว่า 0.15 มม.)
ความสามารถในการเจาะรู HDI Min: 0.08-0.10MM
ความสามารถในการติดตาม / ช่องว่างของ PCB: 3mil (0.075mm)
วิธีการเค้าร่าง PCB: Routing/V-CUT/Punching
ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um
ความสามารถในการใช้ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil
ความสามารถในการเติมหน้ากากประสาน: 0.1-0.5mm
สีของหน้ากากประสานครอบคลุมสีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, ฯลฯ
ซิลค์สกรีน PCB มีสีขาว สีดำ และตามคำขอของคุณ
ความหนาของหน้ากากลอกออกได้: 500-1000um
ฟิล์มออกซิเดชันของความสามารถ OSP: 0.2-0.5um
| จำนวนชั้น: | 4 ชั้น | แผงวงจรลามิเนต: | FR4 |
| ความหนาของทองแดงที่แตกต่างกัน: | 1/1/1/1OZ | บอร์ด PCB หนา: | 1.6 มม. |
| รูเจาะเครื่องกลที่เล็กที่สุด: | 0.20 มม. | นาที.ระยะทาง/ช่องว่าง: | 4/4mil |
| หน้ากากประสานสี: | สีเขียวKSM | สีของตำนาน: | สีขาว |
| พื้นผิว PCB เสร็จแล้ว: | แช่ทอง | ประวัติคณะกรรมการ: | การโม่ |
| การประยุกต์ใช้บอร์ด PCB: | การควบคุมอุตสาหกรรม | ||
| ขอความต้องการพิเศษ: | การควบคุมอิมพีแดนซ์ | ||
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก
Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามอื่นๆและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น
Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้
Q5:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับPCB?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
Q6: คุณยอมรับการชำระเงินแบบใด?
A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะค่าขนาดเล็กที่น้อยกว่า 500usd)
