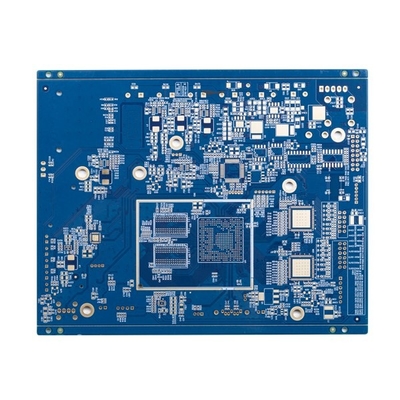

หน้ากากประสานสีน้ำเงินเปิดอย่างรวดเร็วบอร์ด PCB ต้นแบบ 4.8mil 1.6mm

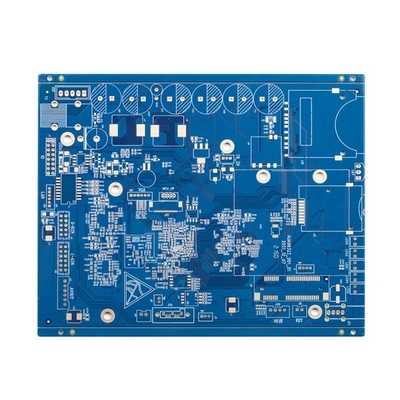

หน้ากากประสานสีน้ำเงินเปิดอย่างรวดเร็วบอร์ด PCB ต้นแบบ 4.8mil 1.6mm

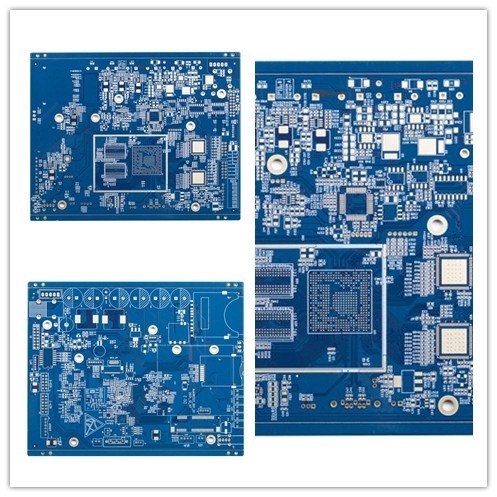

แผงวงจร PCB แบบหมุนเร็ว อุปกรณ์สื่อสาร การควบคุมอิมพีแดนซ์ หน้ากากประสานสีน้ำเงิน ต้นแบบด่วน

4L Impedance Control Fast Turn Printed Circuit กระดาน

เลเยอร์สูงสุดคือ 32layer (ต้องตรวจสอบเลเยอร์≥20)

ขนาดแผงผิวสำเร็จสูงสุดคือ 740* 500 มม. แต่ถ้าด้านแผง >600 มม. จะต้องตรวจสอบบอร์ด

ขนาดแผงเสร็จสิ้นขั้นต่ำคือ 5 * 5mm
วัสดุ PCB ประกอบด้วย PI +FR4,FR4, Rogers, etch
ความหนาของ PCB อยู่ที่ 0.2~4.0 มม. (ต้องตรวจสอบเมื่อ <0.2 มม. หรือ >4 มม. ) (และไม่สามารถทำพื้นผิว HASL ที่มีความหนาของบอร์ด </=0.6 มม.)

ความหนาของทองแดงของความสามารถทองแดงฐานภายในและภายนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์

ความทนทานต่อการโค้งงอและบิด: 0.075%

นาที.ขนาดรู: 0.15 มม. (ต้องตรวจสอบบอร์ดหากเล็กกว่า 0.15 มม.)

ความสามารถในการเจาะรู HDI Min: 0.08-0.10MM
ความสามารถในการติดตาม / ช่องว่างของ PCB: 3mil (0.075mm)
วิธีการเค้าร่าง PCB: Routing/V-CUT/Punching

ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um

ความสามารถในการใช้ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil

ความสามารถในการเติมหน้ากากประสาน: 0.1-0.5mm

สีของหน้ากากประสานครอบคลุมสีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, ฯลฯ
ซิลค์สกรีน PCB มีสีขาว สีดำ และตามคำขอของคุณ

ความหนาของหน้ากากลอกออกได้: 500-1000um
ฟิล์มออกซิเดชันของความสามารถ OSP: 0.2-0.5um

คำถามที่พบบ่อย:

Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก

Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามอื่นๆและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น

Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้

Q5: เวลานำมาตรฐานของคุณสำหรับ PCB คืออะไร?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ

Q6: คุณยอมรับการชำระเงินแบบใด?
A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะค่าขนาดเล็กที่น้อยกว่า 500usd)
