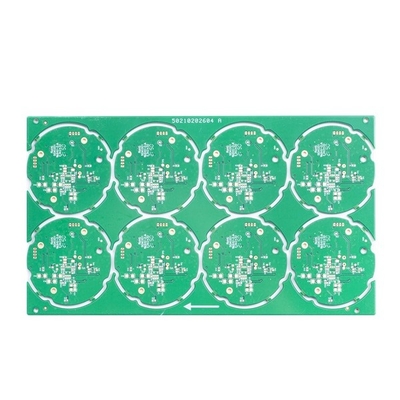

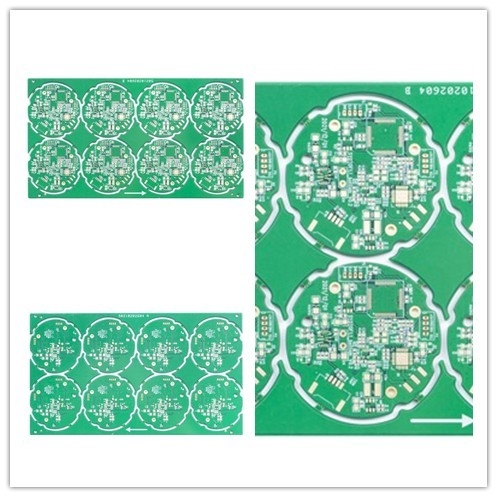

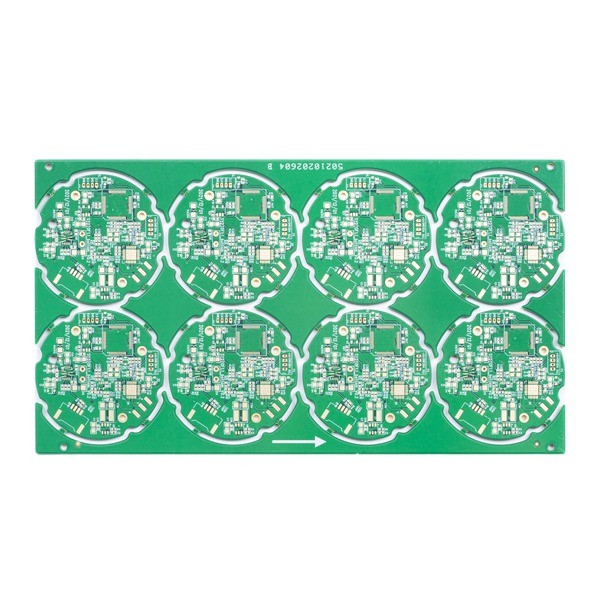

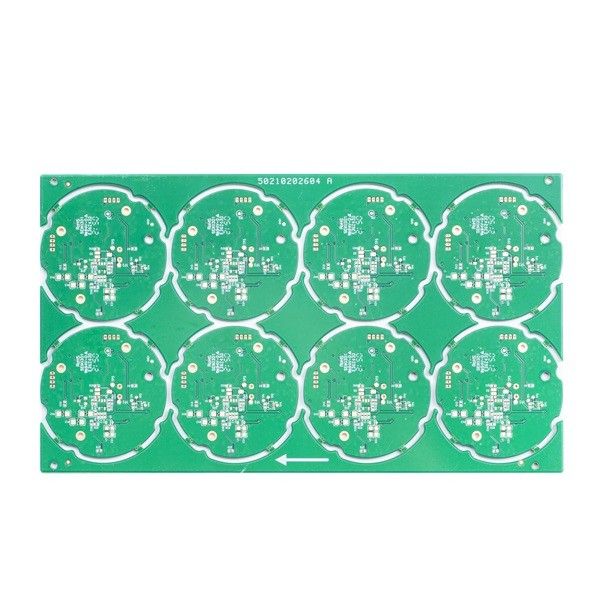

แผงวงจรพิมพ์แข็ง TG สูง FR4 TG170 1.6mm เลี้ยวเร็ว Pcb

แผงวงจรพิมพ์แข็ง TG สูง FR4 TG170 1.6mm เลี้ยวเร็ว Pcb

บอร์ด PCB แบบหมุนเร็ว การผลิตบอร์ด PCB แบบเปิดอย่างรวดเร็ว TG สูง การผลิตแผงวงจรพิมพ์

4L High TG Fast Turn แผงวงจรพิมพ์

วงจร HSX ครอบคลุมพื้นที่การผลิตรวม 10,000 ตารางเมตร มีพนักงานมากกว่า 350 คน และผลิต PCB มากกว่า 5,000 ชนิดทุกเดือนผลิตภัณฑ์ของเรามีการใช้กันอย่างแพร่หลายในหลายอุตสาหกรรม การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และการบินและอวกาศ ฯลฯ

เลเยอร์สูงสุดคือ 32layer (ต้องตรวจสอบเลเยอร์≥20)

ขนาดแผงผิวสำเร็จสูงสุดคือ 740* 500 มม. แต่ถ้าด้านแผง >600 มม. จะต้องตรวจสอบบอร์ด

ขนาดแผงเสร็จสิ้นขั้นต่ำคือ 5 * 5mm

วัสดุ PCB ประกอบด้วย PI +FR4,FR4, Rogers, etch

ความหนาของ PCB อยู่ที่ 0.2~4.0 มม. (ต้องตรวจสอบเมื่อ <0.2 มม. หรือ >4 มม. ) (และไม่สามารถทำพื้นผิว HASL ที่มีความหนาของบอร์ด </=0.6 มม.)

ความหนาของทองแดงของความสามารถทองแดงฐานภายในและภายนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์

ความทนทานต่อการโค้งงอและบิด: 0.075%

นาที.ขนาดรู: 0.15 มม. (ต้องตรวจสอบบอร์ดหากเล็กกว่า 0.15 มม.)

ความสามารถในการเจาะรู HDI Min: 0.08-0.10MM

ความสามารถในการติดตาม / ช่องว่างของ PCB: 3mil (0.075mm)

วิธีการเค้าร่าง PCB: Routing/V-CUT/Punching

ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um

ความสามารถในการใช้ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil

ความสามารถในการเติมหน้ากากประสาน: 0.1-0.5mm

สีของหน้ากากประสานครอบคลุมสีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, ฯลฯ

ซิลค์สกรีน PCB มีสีขาว สีดำ และตามคำขอของคุณ

ความหนาของหน้ากากลอกออกได้: 500-1000um

ฟิล์มออกซิเดชันของความสามารถ OSP: 0.2-0.5um

ข้อดีของวงจร HSX:

1) PCB การผลิตระดับมืออาชีพเป็นเวลา 10 ปี

2) ตำแหน่งระดับไฮเอนด์ สายการผลิตมืออาชีพ

3) เทคโนโลยีการผลิตที่มั่นคงและเป็นผู้ใหญ่

4) การประกันคุณภาพความน่าเชื่อถือสูง

5)ระบบบริการการตลาดครบวงจร

6)การตอบสนองอย่างรวดเร็วจัดส่งที่รวดเร็ว

คำถามที่พบบ่อย:
ไตรมาสที่ 1:ฉันจะรับใบเสนอราคาได้อย่างไร?
ตอบ: โปรดส่งไฟล์ gerber ที่มีรูปแบบ Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB และระบุปริมาณความต้องการเราจะให้ใบเสนอราคาตามลำดับ

ไตรมาสที่ 2:คุณสามารถผลิต PCB จากไฟล์รูปภาพได้หรือไม่??
ตอบ: ไม่ได้ แต่ถ้าคุณสามารถส่งตัวอย่าง PCB มาให้เรา เราสามารถลอกแบบการออกแบบและดำเนินการได้

Q3:คุณมี PCB ในสต็อกหรือไม่?.
ตอบ: บอร์ด PCB ส่วนใหญ่มีการปรับแต่งและมีการออกแบบที่แตกต่างกัน เราผลิตตามไฟล์ gerber ที่ลูกค้าให้มา

Q4:ปกติคุณใช้วัสดุ FR4 อะไร

ตอบ: Kingกระดาน, ITEQ, Shengyi...

คิว5:ปกติคุณใช้วิธีการจัดส่งแบบใด?
ตอบ: สำหรับคำสั่งซื้อในปริมาณน้อย เรามักจะแนะนำให้จัดส่งแผงโดย DHL, UPS, บริการส่งถึงมือคุณโดย DHL, UPS, FedEx เราสามารถใช้บัญชีการจัดส่งของคุณเพื่อเรียกเก็บเงินหรือใช้บัญชีของเราในการจัดส่งในเงื่อนไขการจัดส่ง DDU (ยังไม่ได้ชำระภาษีนำเข้า)
และสำหรับการสั่งซื้อปริมาณมาก เพื่อประหยัดค่าขนส่ง เราจะแนะนำให้จัดเตรียมการจัดส่งทางอากาศหรือทางทะเล แน่นอน หากคุณมีผู้จัดส่งของคุณเองและสามารถให้ข้อมูลแก่เราได้ เราสามารถติดต่อพวกเขาเพื่อจัดเตรียมการจัดส่งได้
