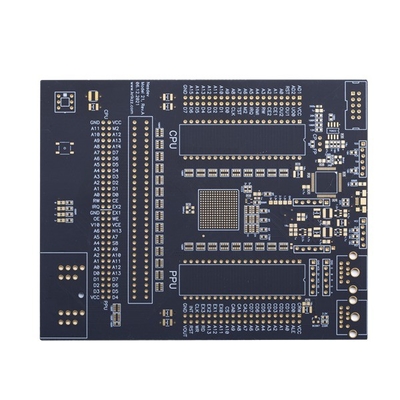

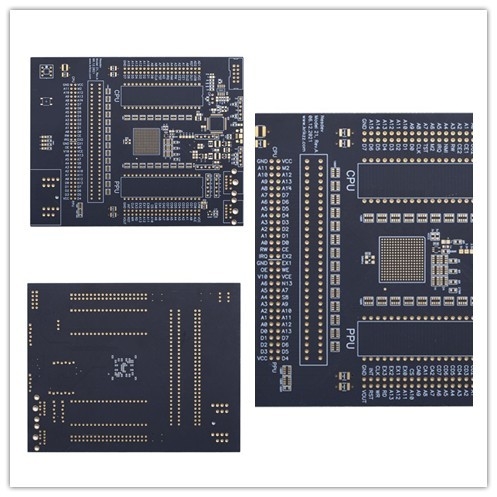

Small Via BGA ENIG เลี้ยวเร็ว Pcb Fabrication แผงวงจร 6 ชั้น 1.6mm

Small Via BGA ENIG เลี้ยวเร็ว Pcb Fabrication แผงวงจร 6 ชั้น 1.6mm

แผงวงจร PCB แบบหมุนเร็ว Small Via และ BGA ENIG กระดาน เลี้ยวเร็ว Pcba เลี้ยวเร็ว Pcb Assembly

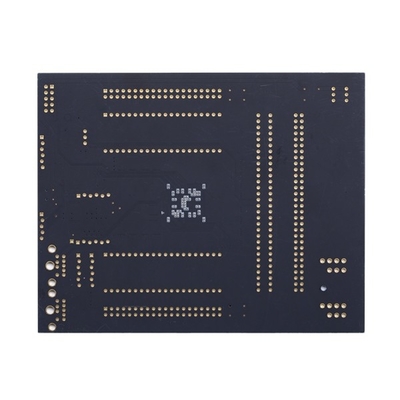

6 ชั้น เลี้ยวเร็ว Black กระดาน

วงจร HSX ครอบคลุมพื้นที่การผลิตรวม 10,000 ตารางเมตร มีพนักงานมากกว่า 350 คน และผลิต PCB มากกว่า 5,000 ชนิดทุกเดือนผลิตภัณฑ์ของเรามีการใช้กันอย่างแพร่หลายในหลายอุตสาหกรรม การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และการบินและอวกาศ ฯลฯ

เลเยอร์สูงสุดคือ 32layer (ต้องตรวจสอบเลเยอร์≥20)

ขนาดแผงผิวสำเร็จสูงสุดคือ 740* 500 มม. แต่ถ้าด้านแผง >600 มม. จะต้องตรวจสอบบอร์ด

ขนาดแผงเสร็จสิ้นขั้นต่ำคือ 5 * 5mm

วัสดุ PCB ประกอบด้วย PI +FR4,FR4, Rogers, etch

ความหนาของ PCB อยู่ที่ 0.2~4.0 มม. (ต้องตรวจสอบเมื่อ <0.2 มม. หรือ >4 มม. ) (และไม่สามารถทำพื้นผิว HASL ที่มีความหนาของบอร์ด </=0.6 มม.)

ความหนาของทองแดงของความสามารถทองแดงฐานภายในและภายนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์

ความทนทานต่อการโค้งงอและบิด: 0.075%

นาที.ขนาดรู: 0.15 มม. (ต้องตรวจสอบบอร์ดหากเล็กกว่า 0.15 มม.)

ความสามารถในการเจาะรู HDI Min: 0.08-0.10MM

ความสามารถในการติดตาม / ช่องว่างของ PCB: 3mil (0.075mm)

วิธีการเค้าร่าง PCB: Routing/V-CUT/Punching

ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um

ความสามารถในการใช้ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil

ความสามารถในการเติมหน้ากากประสาน: 0.1-0.5mm

สีของหน้ากากประสานครอบคลุมสีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, ฯลฯ

ซิลค์สกรีน PCB มีสีขาว สีดำ และตามคำขอของคุณ

ความหนาของหน้ากากลอกออกได้: 500-1000um

ฟิล์มออกซิเดชันของความสามารถ OSP: 0.2-0.5um

ข้อดีของวงจร HSX:

1) PCB การผลิตระดับมืออาชีพเป็นเวลา 10 ปี

2) ตำแหน่งระดับไฮเอนด์ สายการผลิตมืออาชีพ

3) เทคโนโลยีการผลิตที่มั่นคงและเป็นผู้ใหญ่

4) การประกันคุณภาพความน่าเชื่อถือสูง

5)ระบบบริการการตลาดครบวงจร

6)การตอบสนองอย่างรวดเร็วจัดส่งที่รวดเร็ว

คำถามที่พบบ่อย:

Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก

Q2: กำลังการผลิตของโรงงาน PCB ของคุณเป็นอย่างไร?
A: กำลังการผลิตรายเดือนของเราคือ 50,000 ตารางเมตร/เดือน และ 5000 ประเภท/เดือน

Q3: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้

Q4: โดยปกติคุณจะจัดส่ง PCB อย่างไร
ตอบ: โดยปกติสำหรับบรรจุภัณฑ์ขนาดเล็ก เราจะจัดส่งบอร์ดโดย DHL, UPS, บริการส่งถึงประตูบ้านของ FedEx เราสามารถใช้บัญชีการจัดส่งของคุณเพื่อเรียกเก็บเงินหรือใช้บัญชีของเราในการจัดส่งในระยะเวลาการจัดส่ง DDU (ภาษีนำเข้าที่ยังไม่ได้ชำระ)
สำหรับสินค้าหนักมากกว่า 300 กก. เราอาจจัดส่งบอร์ด PCB ของคุณทางเรือหรือทางอากาศเพื่อประหยัดค่าขนส่งแน่นอน หากคุณมีผู้ส่งของคุณเอง เราอาจติดต่อพวกเขาเพื่อจัดการกับการจัดส่งของคุณ

Q5:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับการผลิต?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
