FR4 BGA เลี้ยวเร็ว PCB กระดานs 6 ชั้น 8mil เขียว Solder Mask พื้นที่ขนาดใหญ่

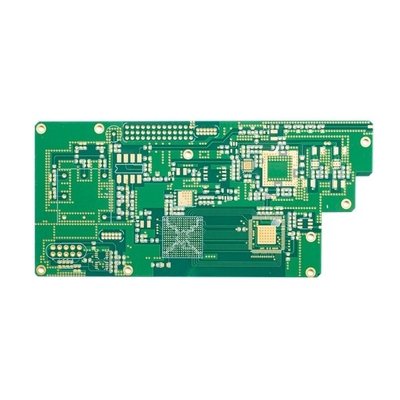

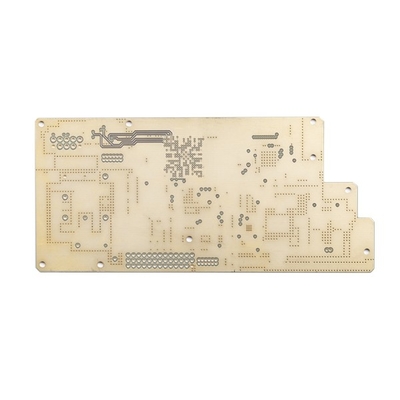

FR4 BGA เลี้ยวเร็ว PCB บอร์ด 6 ชั้น 8mil เขียว Solder Mask พื้นที่ Big Au

บอร์ด PCB แบบหมุนเร็ว ผลิตภัณฑ์ดิจิทัล พื้นที่ Big Au BGA ขนาดเล็ก การสั่งซื้อปริมาณมากอย่างรวดเร็ว สั่งซื้อตัวอย่างอย่างรวดเร็ว

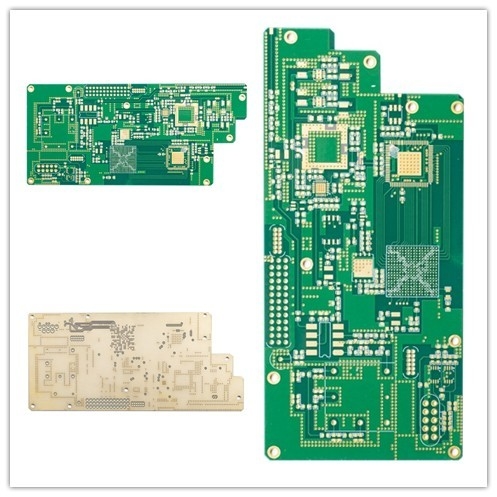

PCB แบบหมุนเร็ว 6 ชั้นพร้อมพื้นที่ Au ขนาดใหญ่

ข้อดีของวงจร H SX:

1) PCB การผลิตระดับมืออาชีพเป็นเวลา 10 ปี

2) การวางตำแหน่งระดับไฮเอนด์สายการผลิตมืออาชีพ

3) เทคโนโลยีการผลิตที่มั่นคงและครบถ้วน

4) การประกันคุณภาพความน่าเชื่อถือสูง

5) ระบบบริการการตลาดแบบครบวงจร

6) การตอบสนองอย่างรวดเร็วจัดส่งที่รวดเร็ว

ขนาดแผงเสร็จสิ้นขั้นต่ำคือ 5 * 5mm

วัสดุ PCB ประกอบด้วย PI +FR4,FR4, Rogers, etch

ความหนาของ PCB อยู่ที่ 0.2~4.0 มม. (ต้องตรวจสอบเมื่อ <0.2 มม. หรือ >4 มม. ) (และไม่สามารถทำพื้นผิว HASL ที่มีความหนาของบอร์ด </=0.6 มม.)

ความหนาของทองแดงของความสามารถทองแดงฐานภายในและภายนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์

ความทนทานต่อการโค้งงอและบิด: 0.075%

นาที.ขนาดรู: 0.15 มม. (ต้องตรวจสอบบอร์ดหากเล็กกว่า 0.15 มม.)

ความสามารถในการเจาะรู HDI Min: 0.08-0.10MM

ความสามารถในการติดตาม / ช่องว่างของ PCB: 3mil (0.075mm)

วิธีการเค้าร่าง PCB: Routing/V-CUT/Punching

ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um

ความสามารถในการใช้ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil

ความสามารถในการเติมหน้ากากประสาน: 0.1-0.5mm

สีของหน้ากากประสานครอบคลุมสีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, ฯลฯ

ซิลค์สกรีน PCB มีสีขาว สีดำ และตามคำขอของคุณ

ความหนาของหน้ากากลอกออกได้: 500-1000um

ฟิล์มออกซิเดชันของความสามารถ OSP: 0.2-0.5um

คำถามที่พบบ่อย:
Q1: คุณสามารถให้บริการประกอบ PCB และจัดหาส่วนประกอบได้หรือไม่?
ตอบ: ได้ เรายังสามารถให้บริการจัดหาส่วนประกอบและบริการประกอบ PCB รวมถึงการสร้างกล่องหากต้องการ

Q2: ประเทศใดที่คุณเคยทำงานด้วย?
A:USA, แคนาดา, อิตาลี, เยอรมนี, สหราชอาณาจักร, สเปน, ฝรั่งเศส, รัสเซีย, อิหร่าน, ตุรกี, สาธารณรัฐเช็ก, ออสเตรีย, ออสเตรเลีย, บราซิล, ญี่ปุ่น, อินเดียเป็นต้น

Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามอื่นๆและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น

Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้

Q5:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับPCB?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
