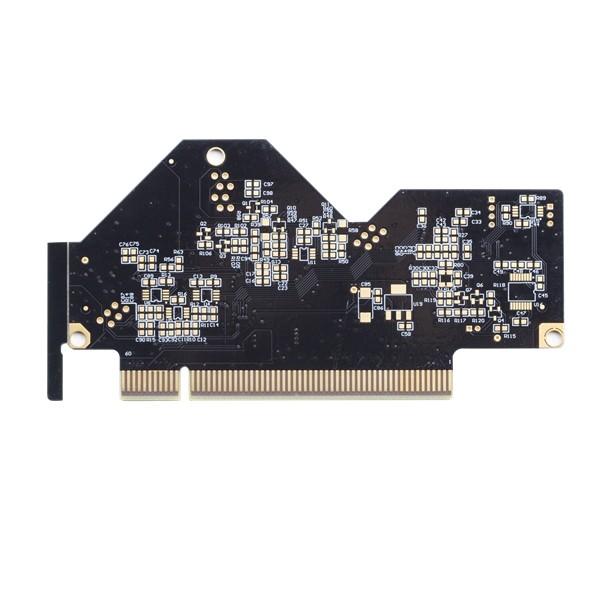

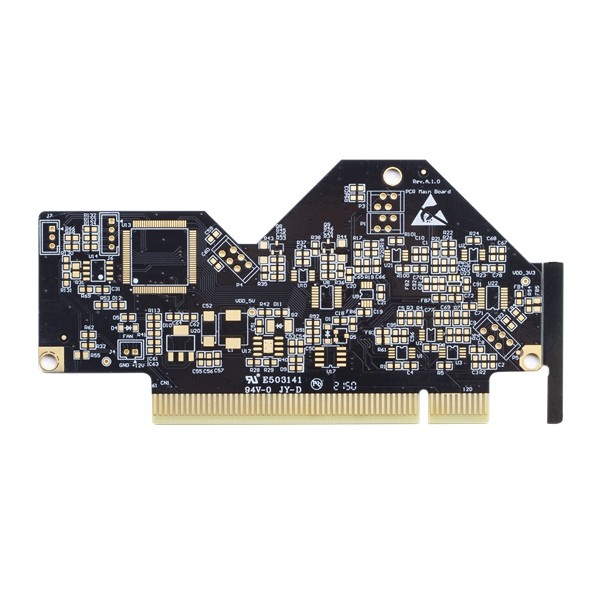

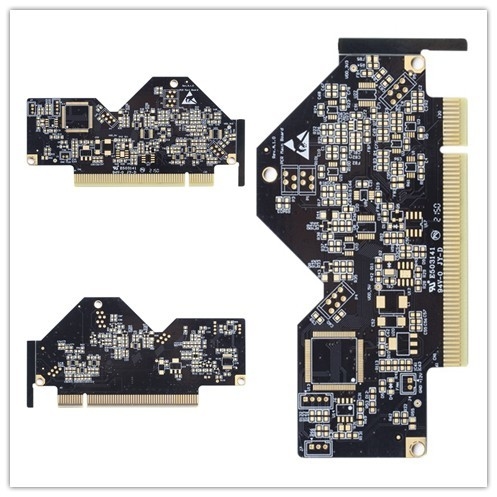

5mil Rapid Black เลี้ยวเร็ว แผงวงจรพิมพ์ Gold Finger Plating FR4 TG150

5mil Rapid Black เลี้ยวเร็ว แผงวงจรพิมพ์ Gold Finger Plating FR4 TG150

แผงวงจร PCB แบบหมุนเร็ว แผ่นทองคำขาวชุบ PCB ทอง PCB การออกแบบและประกอบ PCB สีดำอย่างรวดเร็ว

4L Fast หลายชั้น Gold Finger PCB

วงจร HSX ครอบคลุมพื้นที่การผลิตรวม 10,000 ตารางเมตร มีพนักงานมากกว่า 350 คน และผลิต PCB มากกว่า 5,000 ชนิดทุกเดือนผลิตภัณฑ์ของเรามีการใช้กันอย่างแพร่หลายในหลายอุตสาหกรรม การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และการบินและอวกาศ ฯลฯ

เลเยอร์สูงสุดคือ 32layer (ต้องตรวจสอบเลเยอร์≥20)

ขนาดแผงผิวสำเร็จสูงสุดคือ 740* 500 มม. แต่ถ้าด้านแผง >600 มม. จะต้องตรวจสอบบอร์ด

ขนาดแผงเสร็จสิ้นขั้นต่ำคือ 5 * 5mm

วัสดุ PCB ประกอบด้วย PI +FR4,FR4, Rogers, etch

ความหนาของ PCB อยู่ที่ 0.2~4.0 มม. (ต้องตรวจสอบเมื่อ <0.2 มม. หรือ >4 มม. ) (และไม่สามารถทำพื้นผิว HASL ที่มีความหนาของบอร์ด </=0.6 มม.)

ความหนาของทองแดงของความสามารถทองแดงฐานภายในและภายนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์

ความทนทานต่อการโค้งงอและบิด: 0.075%

นาที.ขนาดรู: 0.15 มม. (ต้องตรวจสอบบอร์ดหากเล็กกว่า 0.15 มม.)

ความสามารถในการเจาะรู HDI Min: 0.08-0.10MM

ความสามารถในการติดตาม / ช่องว่างของ PCB: 3mil (0.075mm)

วิธีการเค้าร่าง PCB: Routing/V-CUT/Punching

ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um

ความสามารถในการใช้ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil

ความสามารถในการเติมหน้ากากประสาน: 0.1-0.5mm

สีของหน้ากากประสานครอบคลุมสีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, ฯลฯ

ซิลค์สกรีน PCB มีสีขาว สีดำ และตามคำขอของคุณ

ความหนาของหน้ากากลอกออกได้: 500-1000um

ฟิล์มออกซิเดชันของความสามารถ OSP: 0.2-0.5um

ข้อดีของวงจร HSX:

1) PCB การผลิตระดับมืออาชีพเป็นเวลา 10 ปี

2) ตำแหน่งระดับไฮเอนด์ สายการผลิตมืออาชีพ

3) เทคโนโลยีการผลิตที่มั่นคงและเป็นผู้ใหญ่

4) การประกันคุณภาพความน่าเชื่อถือสูง

5)ระบบบริการการตลาดครบวงจร

6)การตอบสนองอย่างรวดเร็วจัดส่งที่รวดเร็ว

คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก

Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q3: ไฟล์ PCB ของเราจะถูกตรวจสอบหรือไม่
ก. ใช่.ข้อมูลของคุณจะได้รับการตรวจสอบโดยทีมวิศวกรของเราหากเราพบปัญหาทางเทคนิคหรือมีข้อสงสัยใดๆ เราจะติดต่อคุณและแก้ปัญหาร่วมกัน

Q4: ผลิตภัณฑ์ของเราจะได้รับการทดสอบก่อนจัดส่งหรือไม่
ก. ใช่.เราสามารถจัดเตรียมการทดสอบวงจรฟังก์ชันได้หากคุณจัดเตรียมวิธีการทดสอบให้กับเรา

Q5: คุณให้บริการ PCB Assembly ด้วยหรือไม่?
สำหรับสินค้าหนักมากกว่า 300 กก. เราอาจจัดส่งบอร์ด PCB ของคุณทางเรือหรือทางอากาศเพื่อประหยัดค่าขนส่งแน่นอน หากคุณมีผู้ส่งของคุณเอง เราอาจติดต่อพวกเขาเพื่อจัดการกับการจัดส่งของคุณ
