1OZ สำเร็จรูป เลี้ยวเร็ว แข็งยืดหยุ่น Pcb Gold Finger สำเร็จรูป FR4 TG170

1OZ สำเร็จรูป เลี้ยวเร็ว แข็งยืดหยุ่น Pcb Gold Finger สำเร็จรูป FR4 TG170

แผงวงจร PCB แบบเปิดอย่างรวดเร็วการควบคุมอิมพีแดนซ์รูเสียบเรซินนิ้วทองช่องว่างบรรทัดเล็กและช่องว่าง

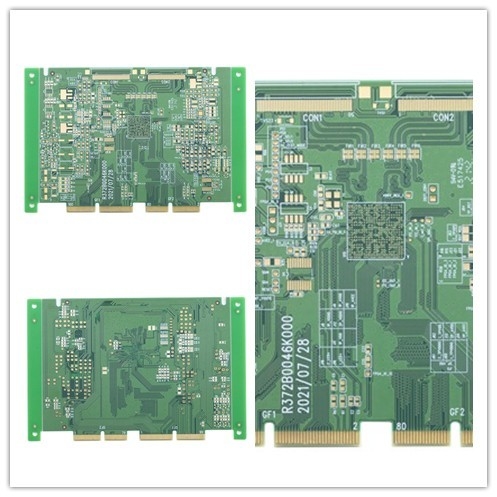

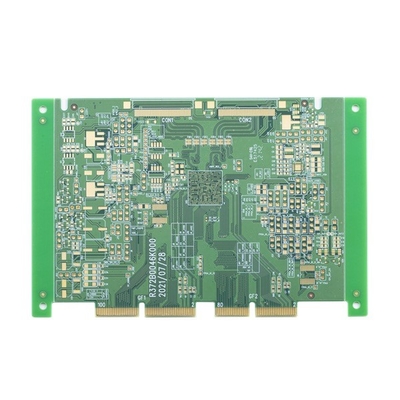

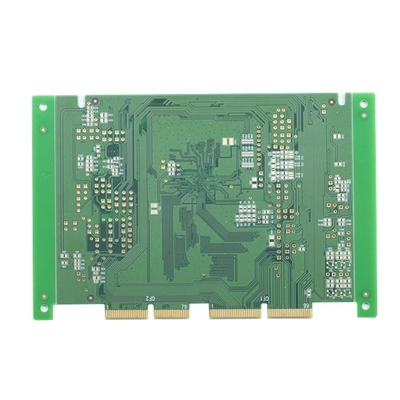

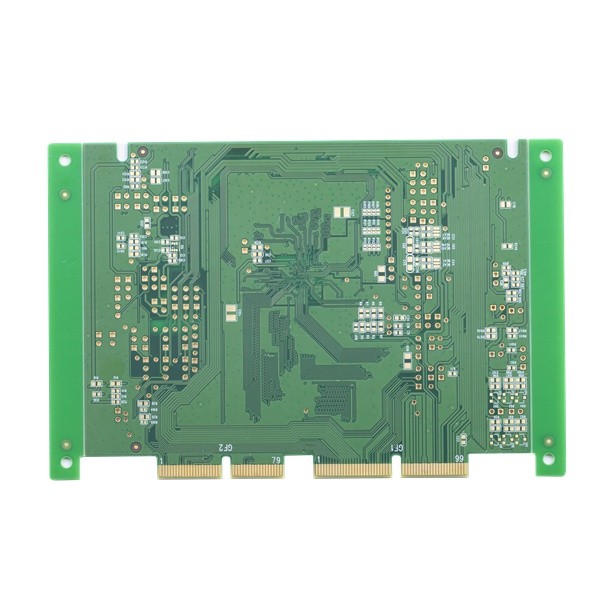

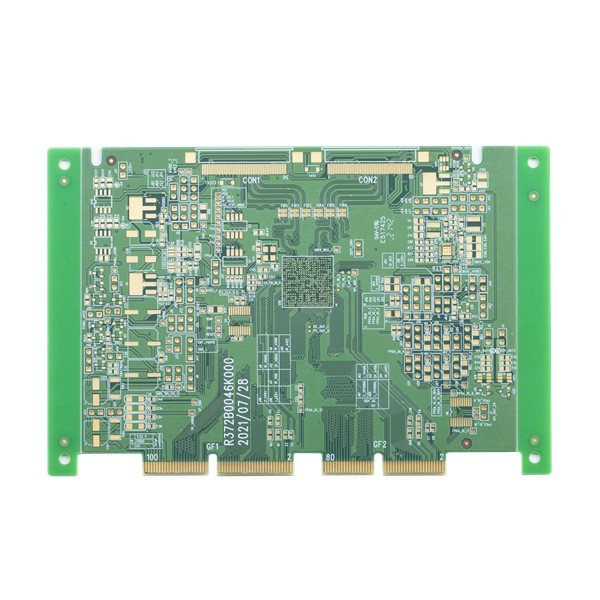

6 ชั้น เลี้ยวเร็ว PCB พร้อม Gold Finger

เลเยอร์: 1-32layer หากชั้นเป็น 20L หรือตัวเมียมากกว่า 20L จะต้องตรวจสอบบอร์ด

ขนาดแผงผิวสำเร็จสูงสุดคือ 740* 500 มม. แต่ถ้าด้านแผง >600 มม. จะต้องตรวจสอบ

ขนาดแผงขั้นต่ำคือ 5 * 5 มม.เลี้ยวเร็ว แข็งยืดหยุ่น Pcb

วัตถุดิบของแผงวงจรพิมพ์ ได้แก่ FR4, Rogers, Halogen-free, High TG...

เวลาในการกดเคลือบลามิเนตและรูตัน: กดด้วยแกนเดียวกัน ≤3ครั้ง (ต้องตรวจสอบมากกว่า 3 ครั้ง)

ความหนาของ PCB อยู่ที่ 0.2~4.0mm ถ้าความหนาน้อยกว่า 0.2 mm หรือมากกว่า 4 mm จะต้องทบทวนก่อน

ความสามารถในการความหนาทองแดงของ PCB: ชั้นใน≤ 6 OZ (แต่ความหนาของทองแดง≥5 OZ สำหรับ 4L, ≥4OZ สำหรับ 6L, ≥3OZสำหรับ 8L ขึ้นไปจะต้องได้รับการตรวจสอบ)
ทองแดงชั้นนอก: ≤ 10 OZ (ต้องตรวจสอบ≥5 OZ)

ความทนทานต่อการโค้งงอและบิดเป็น 0.075%

ขนาดรูขั้นต่ำ: 1) ถ้าความหนาของบอร์ด≤2.0มม. ขนาดรูขั้นต่ำ 0.20 มม.ถ้าความหนาของบอร์ด>2.0mm, ขนาดรูต่ำสุด: อัตราส่วนภาพ≤10 (สำหรับดอกสว่าน)
2) ถ้าความหนาของบอร์ด≤0.8มม. ขนาดรูต่ำสุด 0.10 มม.ถ้าความหนาของบอร์ด≤1.2มม. ขนาดรูต่ำสุด 0.15 มม.

สีหน้ากากประสาน: สีเขียว สีเขียวด้าน สีฟ้า สีฟ้าด้าน สีดำ สีดำด้าน สีเหลือง สีแดง สีขาว และ เป็นคำขอของคุณ

สีซิลค์สกรีน: ขาว ดำ และตามคำขอของคุณ

พื้นผิวสำเร็จรูป: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, การชุบฮาร์ดโกลด์ ฯลฯ

คำถามที่พบบ่อย:

Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก

Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามอื่นๆและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น

Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณในการโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้

Q5:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับPCB?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ

Q6: คุณยอมรับการชำระเงินแบบใด?
A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะค่าขนาดเล็กที่น้อยกว่า 500usd)
