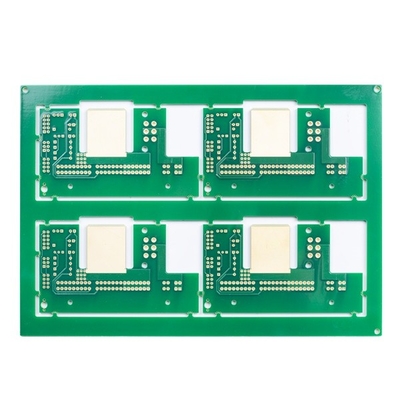

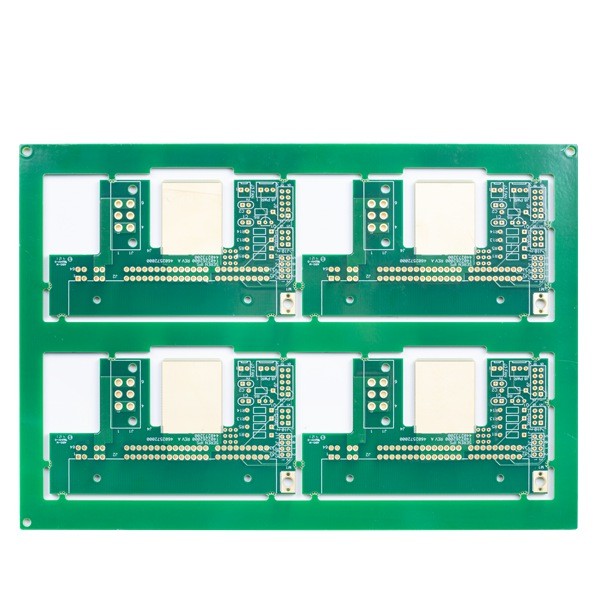

FR4 IT180A บริการสร้างต้นแบบ PCB อย่างรวดเร็ว แช่ทอง ROHS Approved

FR4 IT180A บริการสร้างต้นแบบ PCB อย่างรวดเร็ว แช่ทอง ROHS Approved

บอร์ด PCB แบบเปิดอย่างรวดเร็ว บริการสร้างต้นแบบ PCB อย่างรวดเร็ว เป็นไปตามมาตรฐาน ROHS PCB การผลิต PCB อย่างรวดเร็ว

4L Fast Turn FR4 แผงวงจรพิมพ์

ผลิตภัณฑ์ Huashengxin ครอบคลุม PCB 1~32L FR-4, IMS PCB, บอร์ด HDI, บอร์ด PTFE ความถี่สูงและบอร์ดแข็งแบบยืดหยุ่น ฯลฯ เราให้บริการการผลิตแบบเลี้ยวเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงปริมาณน้อยถึงปริมาณมาก การผลิต PCBและผลิตภัณฑ์ของเราถูกนำไปใช้อย่างกว้างขวางตั้งแต่อุตสาหกรรมการสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ไปจนถึงอุตสาหกรรมการบินและอวกาศ

เลเยอร์: 1-32layer หากชั้นเป็น 20L หรือตัวเมียมากกว่า 20L จะต้องตรวจสอบบอร์ด

ขนาดแผงผิวสำเร็จสูงสุดคือ 740* 500 มม. แต่ถ้าด้านแผง >600 มม. จะต้องตรวจสอบ

ขนาดแผงขั้นต่ำคือ 5 * 5 มม.

วัตถุดิบของแผงวงจรพิมพ์ ได้แก่ FR4, Rogers, Halogen-free, High TG...

เวลาในการกดเคลือบลามิเนตและรูตัน: กดด้วยแกนเดียวกัน ≤3ครั้ง (ต้องตรวจสอบมากกว่า 3 ครั้ง)

ความหนาของ PCB อยู่ที่ 0.2~4.0mm ถ้าความหนาน้อยกว่า 0.2 mm หรือมากกว่า 4 mm จะต้องทบทวนก่อน

ความสามารถความหนาของทองแดง PCB: ชั้นใน≤ 6 OZ (แต่ความหนาของทองแดง≥5 OZ สำหรับ 4L, ≥4OZ สำหรับ 6L, ≥3OZสำหรับ 8L ขึ้นไปจะต้องได้รับการตรวจสอบ)
ทองแดงชั้นนอก: ≤ 10 OZ (ต้องตรวจสอบ≥5 OZ)

ความทนทานต่อการโค้งงอและบิดเป็น 0.075%

ขนาดรูขั้นต่ำ: 1) ถ้าความหนาของบอร์ด≤2.0มม. ขนาดรูขั้นต่ำ 0.20 มม.ถ้าความหนาของบอร์ด>2.0mm, ขนาดรูต่ำสุด: อัตราส่วนภาพ≤10 (สำหรับดอกสว่าน)
2) ถ้าความหนาของบอร์ด≤0.8มม. ขนาดรูต่ำสุด 0.10 มม.ถ้าความหนาของบอร์ด≤1.2มม. ขนาดรูต่ำสุด 0.15 มม.

สีหน้ากากประสาน: สีเขียว สีเขียวด้าน สีฟ้า สีฟ้าด้าน สีดำ สีดำด้าน สีเหลือง สีแดง สีขาว และ เป็นคำขอของคุณ

สีซิลค์สกรีน: ขาว ดำ และตามคำขอของคุณ

พื้นผิวสำเร็จรูป: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, การชุบฮาร์ดโกลด์ ฯลฯ

Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก

Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามอื่นๆและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น

Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้

Q5:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับPCB?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ

Q6: คุณยอมรับการชำระเงินแบบใด?
A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะค่าขนาดเล็กที่น้อยกว่า 500usd)
