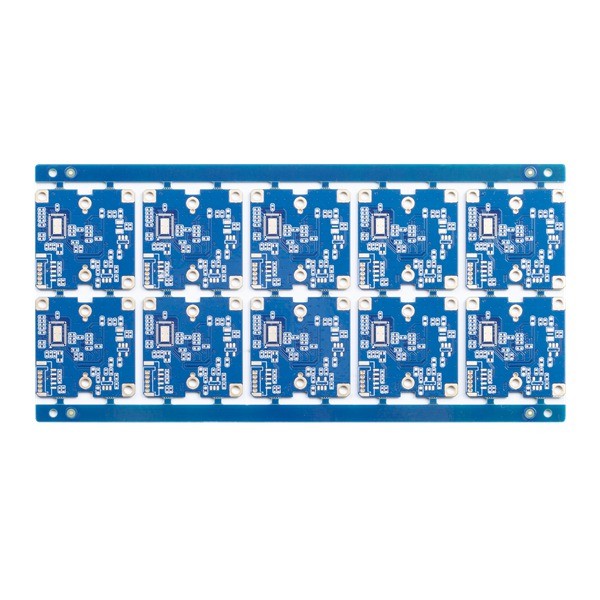

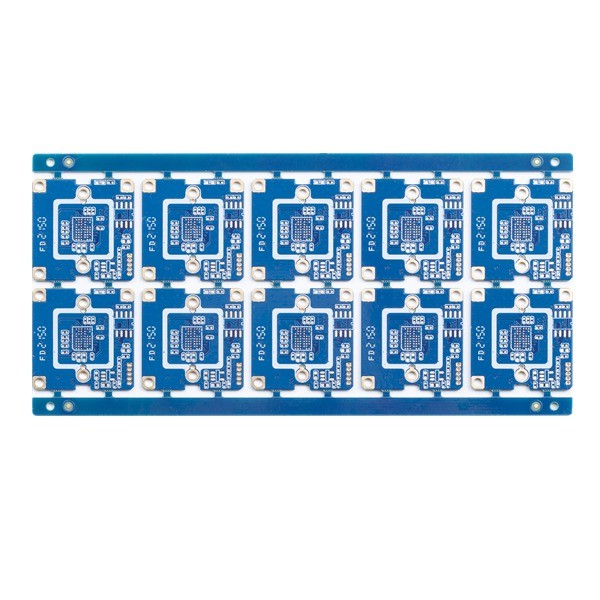

FR4 TG135 หลายชั้น เลี้ยวเร็ว PCB บอร์ด Blue Solder Mask 3OZ

FR4 TG135 หลายชั้น เลี้ยวเร็ว PCB บอร์ด Blue Solder Mask 3OZ

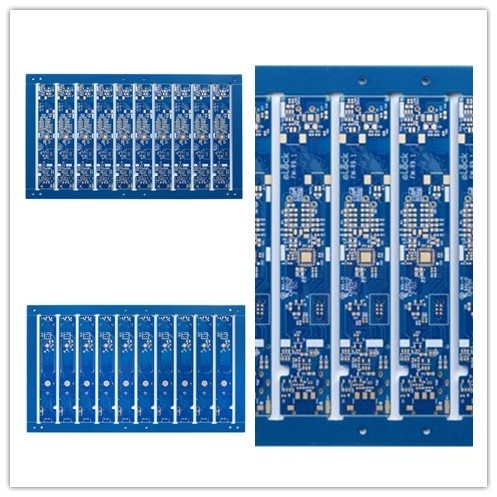

แผงวงจร PCB แบบหมุนเร็ว หน้ากากประสานสีน้ำเงิน ผู้ผลิต PCB แบบหมุนเร็ว เปิด PCB ต้นแบบอย่างรวดเร็วของ PCB

4L หลายชั้น Quik เปลี่ยน PCB สีดำ

ผลิตภัณฑ์ HSX ครอบคลุม 1~32L FR-4 PCB, IMS PCB, บอร์ด HDI, บอร์ด PTFE ความถี่สูงและบอร์ดแข็งแบบยืดหยุ่น ฯลฯ ให้บริการการผลิตแบบหมุนเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงปริมาณน้อยถึงปริมาณมาก การผลิต PCB ผลิตภัณฑ์มีการใช้กันอย่างแพร่หลายในด้านเทคโนโลยีขั้นสูง เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และการบินและอวกาศ

เลเยอร์สูงสุด: 32layer (ต้องตรวจสอบเลเยอร์≥20)
ขนาดแผงเสร็จสิ้นสูงสุด: 740* 500 MM(>600 MM ต้องตรวจสอบ)
ขนาดแผงเสร็จสิ้นขั้นต่ำ: 5 * 5mm
วัสดุ PCB: PI +FR4,FR4, Rogers
ความหนาของ PCB: 0.2 ~ 4.0 มม. (＜0.2 มม. > ต้องตรวจสอบ 4 มม.) (ความหนาของบอร์ด ≤ 0.6 มม. ห้ามใช้กับพื้นผิว HASL)
ความหนาของทองแดงของทองแดงฐานภายในและภายนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์
โค้งคำนับและบิด: 0.075%
นาที.ขนาดรู: 0.15 มม. (ต้องตรวจสอบ ＜0.15 มม.)
รูเจาะ HDI ขั้นต่ำ: 0.08-0.10MM
แทร็ก/ช่องว่าง PCB: 3mil(0.075mm)
เค้าร่าง PCB: การกำหนดเส้นทาง/V-CUT/เจาะ
ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um
ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil
รูเติมหน้ากากประสาน: 0.1-0.5mm
สีของหน้ากากประสาน: สีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, ฯลฯ
ซิลค์สกรีน PCB: สีขาว สีดำ และตามคำขอของคุณ
ความหนาของหน้ากากลอกออกได้: 500-1000um
ฟิล์มออกซิเดชันของ OSP: 0.2-0.5um

คำถามที่พบบ่อย:

Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก

Q2:กำลังการผลิตของโรงงาน PCB ของคุณเป็นอย่างไร?
A: กำลังการผลิตรายเดือนของเราคือ 50,000 ตารางเมตร/เดือน และ 5000 ประเภท/เดือน

Q3: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณผลิตให้ฉันได้ไหม
ตอบ: ได้ เราสามารถช่วยคุณในการโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้

Q4:ปกติคุณจะจัดส่ง PCB อย่างไร
ตอบ: โดยปกติสำหรับบรรจุภัณฑ์ขนาดเล็ก เราจะจัดส่งบอร์ดโดย DHL, UPS, บริการส่งถึงประตูบ้านของ FedEx เราสามารถใช้บัญชีการจัดส่งของคุณเพื่อเรียกเก็บเงินหรือใช้บัญชีของเราในการจัดส่งในระยะเวลาการจัดส่ง DDU (ภาษีนำเข้าที่ยังไม่ได้ชำระ)
สำหรับสินค้าหนักมากกว่า 300 กก. เราอาจจัดส่งบอร์ด PCB ของคุณทางเรือหรือทางอากาศเพื่อประหยัดค่าขนส่งแน่นอน หากคุณมีผู้ส่งของคุณเอง เราอาจติดต่อพวกเขาเพื่อจัดการกับการจัดส่งของคุณ

Q5:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับการผลิต?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
