เลี้ยวเร็ว Fr4 Circuit กระดาน แช่ทอง Pcb ต้นแบบบอร์ด 4mil
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อ PCB | 4L หลายชั้น Quik เปลี่ยน PCB สีดำ | Marterial | FR4 TG135 |
|---|---|---|---|
| พื้นผิวเสร็จแล้ว | แช่ทอง | ความหนาของบอร์ด | 1.0MM |
| ความหนาของทองแดง | 1/1/1/1OZ | Min. นาที. line distance/space ระยะทาง/ช่องว่าง | 4/4mil |
| หน้ากากประสาน | สีดำKSM | รูเจาะเครื่องกลที่เล็กที่สุด | 0.2MM |
| ข้อกำหนดพิเศษ | การควบคุมอิมพีแดนซ์ | แอพพลิเคชั่นการสื่อสารผลิตภัณฑ์ | การควบคุมอุตสาหกรรม |
| แสงสูง | TG135 Fr4 Circuit กระดาน,4mil Fr4 Circuit กระดาน,4mil Pcb Prototype กระดานs |
||
รายละเอียดสินค้า

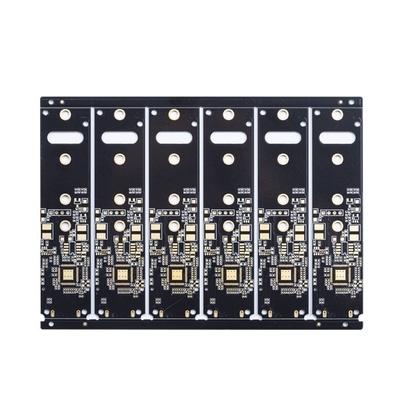

เลี้ยวเร็ว Fr4 Circuit กระดาน แช่ทอง Pcb ต้นแบบบอร์ด 4mil
บอร์ด PCB แบบหมุนเร็ว การควบคุมอิมพีแดนซ์หน้ากากประสานสีดำ วัสดุ FR4 ผู้ผลิต PCB เปิดอย่างรวดเร็ว

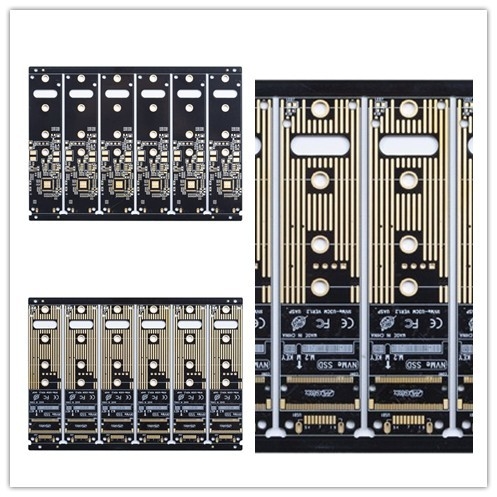

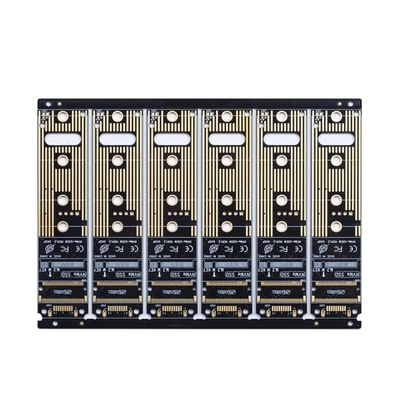

4L หลายชั้น Quik เปลี่ยน PCB สีดำ
วัสดุ PCB: PI +FR4,FR4, Rogers
ความหนาของ PCB: 0.2 ~ 4.0 มม. (＜0.2 มม. > ต้องตรวจสอบ 4 มม.) (ความหนาของบอร์ด ≤ 0.6 มม. ห้ามใช้กับพื้นผิว HASL)
ความหนาของทองแดงของทองแดงฐานภายในและภายนอก: ต่ำสุด 0.3/0.5 ออนซ์ สูงสุด 3 ออนซ์ ล่วงหน้า 4-6 ออนซ์
โค้งคำนับและบิด: 0.075%
นาที.ขนาดรู: 0.15 มม. (ต้องตรวจสอบ ＜0.15 มม.)
รูเจาะ HDI ขั้นต่ำ: 0.08-0.10MM
แทร็ก/ช่องว่าง PCB: 3mil(0.075mm)
เค้าร่าง PCB: การกำหนดเส้นทาง/V-CUT/เจาะ
ความหนาของหน้ากากประสาน: มาตรฐาน 15-20um;ขั้นสูง: 35um
ความกว้างของสะพานหน้ากากประสานขั้นต่ำ: สีเขียว 4mil, สีอื่น ๆ 4.8mil
รูเติมหน้ากากประสาน: 0.1-0.5mm
สีของหน้ากากประสาน: สีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว, ฯลฯ
ซิลค์สกรีน PCB: สีขาว สีดำ และตามคำขอของคุณ
ความหนาของหน้ากากลอกออกได้: 500-1000um
ฟิล์มออกซิเดชันของ OSP: 0.2-0.5um
|
||||||||||||||||||||||||||||||
คำถามที่พบบ่อย:
Q1: คุณสามารถให้บริการประกอบ PCB และจัดหาส่วนประกอบได้หรือไม่?
ตอบ: ได้ เรายังสามารถให้บริการจัดหาส่วนประกอบและบริการประกอบ PCB รวมถึงการสร้างกล่องหากต้องการ
Q2: ประเทศใดที่คุณเคยทำงานด้วย?
A:USA, แคนาดา, อิตาลี, เยอรมนี, สหราชอาณาจักร, สเปน, ฝรั่งเศส, รัสเซีย, อิหร่าน, ตุรกี, สาธารณรัฐเช็ก, ออสเตรีย, ออสเตรเลีย, บราซิล, ญี่ปุ่น, อินเดียเป็นต้น
Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามอื่นๆและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น
Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณในการโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้
Q5: เวลานำมาตรฐานของคุณสำหรับ PCB คืออะไร?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
