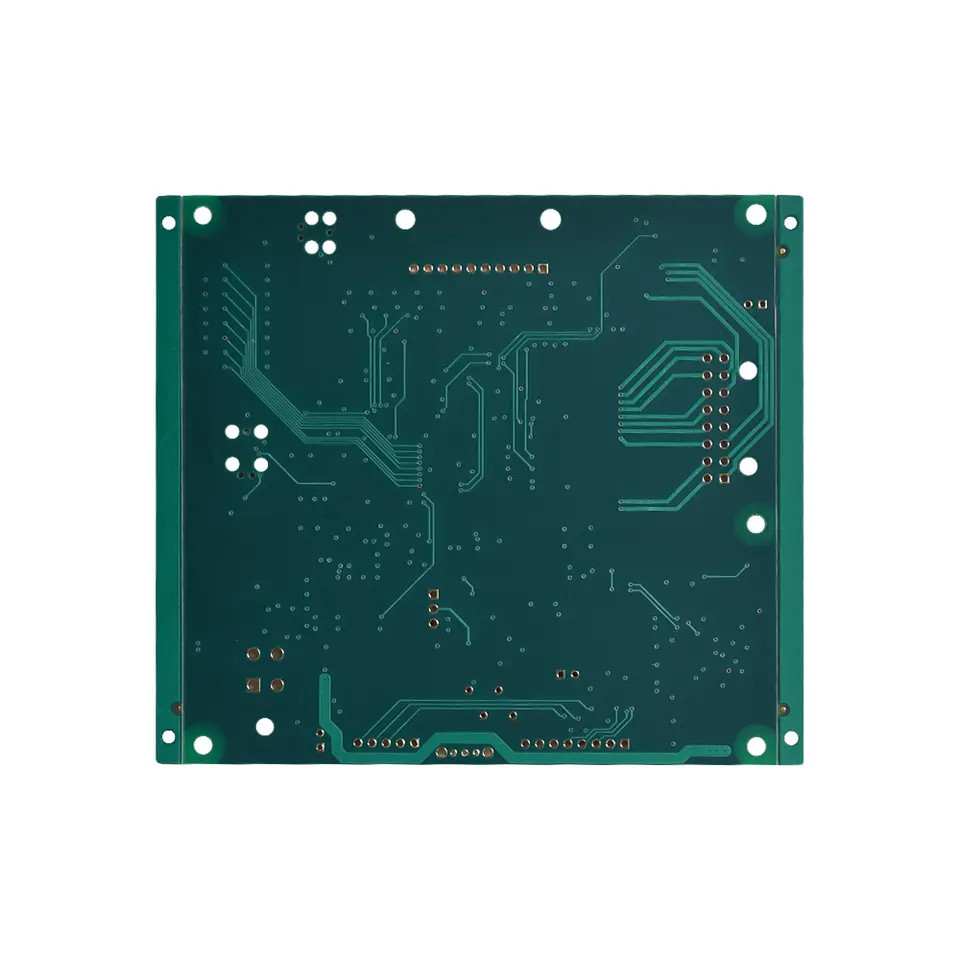

แผงวงจร HDI PCB สีเขียว 4 ชั้น 3 ออนซ์ 2.0 มม. พิมพ์
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อ PCB | PCB เชื่อมต่อระหว่างความหนาแน่นสูง | แท็ก | FR-4, S1000-2M |
|---|---|---|---|
| บอร์ดเลเยอร์ | 4 ลิตร | ความหนาของบอร์ด | 2.0มม |
| น้ำหนักทองแดงสำเร็จรูปด้านนอก | 3 ออนซ์ | หน้ากากประสาน | หน้ากากประสานสีเขียว |
| ขนาดรูที่เล็กที่สุด | 0.1มม | คำขอพิเศษ | หลุมผลเบอร์รี่ตาบอด |
| แอปพลิเคชัน | ผลิตภัณฑ์รถยนต์ | ||
| แสงสูง | แผงวงจร HDI PCB สีเขียว,แผงวงจร HDI PCB 3oz,แผงวงจร PCB HDI พิมพ์ 2.0 มม |
||
รายละเอียดสินค้า
บอร์ด PCB สีเขียว HDI 4 ชั้น 3 ออนซ์ 2.0 มม. แผงวงจรพิมพ์...
แผงวงจรพิมพ์เชื่อมต่อระหว่างกันความหนาแน่นสูง
HDI PCB เป็นตัวย่อของแผงวงจรพิมพ์ที่มีการเชื่อมต่อระหว่างความหนาแน่นสูง มีลักษณะเป็นเส้นที่ละเอียดกว่า ช่องว่างที่ใกล้กว่า และการเดินสายที่หนาแน่นกว่า
สำหรับบอร์ด HDI มีความหนาแน่นของวงจรสูงกว่าแผงวงจรแบบดั้งเดิม การออกแบบอาจรวมถึงรูทะลุและแผ่นแคปเจอร์ที่เล็กกว่า และความหนาแน่นของแผ่นเชื่อมต่อที่สูงกว่าด้วยมีการใช้กันอย่างแพร่หลายเพื่อลดน้ำหนักและขนาดโดยรวมของผลิตภัณฑ์ ตลอดจนเพิ่มประสิทธิภาพทางไฟฟ้าของอุปกรณ์
ผลิตภัณฑ์ HSX ครอบคลุม PCB 1~32L FR-4, IMS PCB, บอร์ด HDI, บอร์ด PTFE ความถี่สูง และบอร์ด Rigid-flex เป็นต้น ให้บริการการผลิตแบบหมุนเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมทั้งปริมาณน้อยไปจนถึงปริมาณมาก การผลิต PCB
ผลิตภัณฑ์ต่างๆ มีการใช้กันอย่างแพร่หลายในด้านเทคโนโลยีขั้นสูง เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์การแพทย์ และการบินและอวกาศHSX มีทีมงานที่มีการศึกษาสูงและมีประสบการณ์และอุปกรณ์การผลิตขั้นสูง
ขนาดแผงของความสามารถของโรงงาน HSX คือสูงสุด 740x500 มม. แต่เมื่อขนาดแผงมีขนาดใหญ่กว่า 600 มม. จะต้องได้รับการตรวจสอบในตอนแรกและขนาดแผงขั้นต่ำที่เราสามารถเข้าถึงได้คือ 5*5 มม.
ความหนาของ PCB ที่เราสามารถเข้าถึงได้คือตั้งแต่ 0.2 มม. ถึง 4.0 มม. เมื่อความหนาของบอร์ดต่ำกว่า 0.2 มม. หรือสูงกว่า 4 มม. บอร์ดจะต้องได้รับการประเมินในตอนแรก(ปล. เมื่อความหนาของบอร์ดเท่ากับหรือน้อยกว่า 0.6 มม. จะไม่ใช้กับพื้นผิว HASL สำเร็จรูป)
ความหนาของทองแดงฐานชั้นในและชั้นนอกมีค่าน้อยที่สุด 0.3/0.5 ออนซ์ และสูงสุด 3 ออนซ์
0.15 มม. เป็นความสามารถด้านขนาดรูขั้นต่ำของโรงงาน เมื่อขนาดรูเล็กกว่า 0.15 มม. จะต้องตรวจสอบบอร์ดก่อน
สีของตัวต้านทานบัดกรีประกอบด้วยสีเขียว, สีเขียวด้าน, สีฟ้า, สีฟ้าด้าน, สีดำ, สีดำด้าน, สีเหลือง, สีแดง, สีขาว และตามที่ลูกค้ากำหนด
สีของขามีสีขาว สีดำ ตามที่ลูกค้ากำหนด
| เลเยอร์ PCB | 4 ชั้น | วัสดุพีซีบี | FR-4, S1000-2M |
| ความหนาของทองแดง |
ทองแดงสำเร็จรูป 3 ออนซ์ |
ความหนาของ PCB | 2.0 มม |
| นาที.ขนาดรู | 0.1มม | แทร็ก / ช่องว่างขั้นต่ำ PCB: | 3 ล้าน |
| หน้ากากประสาน PCB | สีเขียว | ซิลค์สกรีน PCB | สีขาว |
| พื้นผิว PCB เสร็จสิ้น | อิมเมอร์ชั่น โกลด์ 2u | โครงร่าง PCB | วี-คัท/การกำหนดเส้นทาง |
| ข้อกำหนดพิเศษ: | นาทีขนาดรูเจาะ 0.15mm | ||
| แอปพลิเคชัน | ผลิตภัณฑ์รถยนต์ | ||
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเทิร์นด่วนอิสระและสายการผลิต PCB ปริมาณมาก
Q2: รูปแบบไฟล์ PCB ชนิดใดที่คุณสามารถยอมรับในการผลิตได้?
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นด้วยไฟล์ของคุณ เว้นแต่เราจะได้รับอนุญาตเป็นลายลักษณ์อักษรจากฝ่ายคุณ และเราจะไม่แบ่งปันไฟล์เหล่านี้กับบุคคลที่สามรายอื่นและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น
Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเฉพาะตัวอย่าง PCB คุณสามารถสร้างให้ฉันได้ไหม
ตอบ: ได้ เราสามารถช่วยคุณในการโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถโคลนการออกแบบ PCB และทำมันออกมา
Q5: เวลารอคอยมาตรฐานของคุณสำหรับ PCB คืออะไร?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเทิร์นด่วน)
4-8 ชั้น: 7~12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเทิร์นด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น: 7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
Q6: คุณจะจัดส่ง PCB อย่างไร?
ตอบ: โดยปกติสำหรับบรรจุภัณฑ์ขนาดเล็ก เราจะจัดส่งบอร์ดโดยบริการ DHL, UPS, FedEx แบบ door-to-door เราสามารถใช้บัญชีการจัดส่งของคุณเพื่อทำการรวบรวมหรือใช้บัญชีของเราเพื่อจัดส่งในเงื่อนไขการจัดส่ง DDU (อากรขาเข้าที่ค้างชำระ)
สำหรับสินค้าหนักมากกว่า 300 กก. เราอาจจัดส่งบอร์ด PCB ของคุณทางเรือหรือทางอากาศเพื่อประหยัดค่าขนส่งแน่นอน หากคุณมีผู้จัดส่งของคุณเอง เราอาจติดต่อพวกเขาเพื่อจัดการกับการจัดส่งของคุณ
Q7: ปริมาณการสั่งซื้อขั้นต่ำของคุณคืออะไร?
ตอบ: ไม่มี MOQ ปริมาณจะส่งผลต่อราคาเท่านั้นโปรดติดต่อเราสำหรับ RFQ
Q8: คุณสามารถให้บริการ PCB Assembly และการจัดหาส่วนประกอบได้หรือไม่?
ตอบ: ได้ เรายังสามารถจัดหาส่วนประกอบและบริการประกอบ PCB ตลอดจนการสร้างกล่องหากมีการร้องขอ
คำถามที่ 9วิธีรับใบเสนอราคาอย่างรวดเร็ว
โปรดระบุไฟล์ gerber และรายละเอียดของบอร์ด (รวมถึงชั้น, ความหนาของบอร์ด, ความหนาของทองแดง, การเตรียมพื้นผิว, หน้ากากประสานและสีซิลค์สกรีน, คำขอพิเศษถ้ามี, ปริมาณความต้องการ ฯลฯ )
ตัวอย่าง:
| ประเภท PCB | PCB หลายชั้น 4L |
| พื้นผิวเสร็จสิ้น | LF-HASL |
| วัสดุฐาน | FR4, TG170 |
| ความหนาของทองแดง | ฐานด้านใน 1 ออนซ์, ทองแดงสำเร็จรูป 1 ออนซ์ |
| หน้ากากประสาน PCB | สีเขียวสำหรับทั้งสองด้าน |
| ซิลค์สกรีน PCB | สีขาวสำหรับทั้งสองด้าน |
| ข้อกำหนดพิเศษ | เรซิ่น เจาะรู/ขอบชุบ นิ้วทอง หนา 30u" |
