การควบคุมความต้านทาน HDI PCB กระดาน 1.2mm 4mil โทรศัพท์มือถือ PCB
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อ PCB | บอร์ด 6L 1+N+1HDI | Marterial | FR4 S1000-2 TG170 |
|---|---|---|---|
| พื้นผิวเสร็จแล้ว | แช่ทอง | ความหนาของบอร์ด | 1.2mm |
| ความหนาของทองแดง | 1/1/1/1/1/1OZ | Min.PCB แทร็ก/ช่องว่าง | 6/4mil |
| หน้ากากประสาน | ไทโย กรีน | รูเจาะเครื่องกลที่เล็กที่สุด | 0.25mm |
| คำขอพิเศษ | HDI ฝัง Vias และ Vias ตาบอด ซ้อนขั้นตอนเดียว | แอพพลิเคชั่นการสื่อสารผลิตภัณฑ์ | ผลิตภัณฑ์สื่อสาร |
| แสงสูง | 1.2 มม. TG170 HDI PCB Board,4mil TG170 HDI PCB Board,4mil 1.2 มม. โทรศัพท์มือถือ PCB |
||
รายละเอียดสินค้า

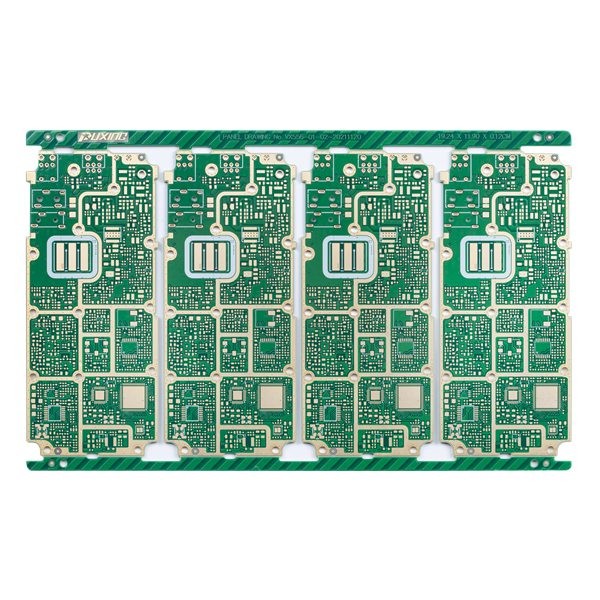

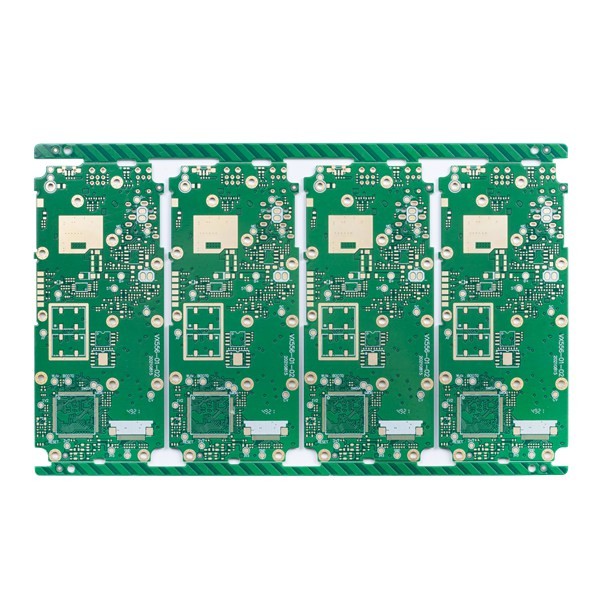

การควบคุมความต้านทาน HDI PCB Board 1.2mm 4mil โทรศัพท์มือถือ PCB
บอร์ด HDI PCB HDI ฝัง Vias และ Blind Vias การควบคุมความต้านทานของบอร์ด Hdi บอร์ด PCB โทรศัพท์มือถือ
บอร์ด HDI 6L 1+N+1
HDI PCB เป็นตัวย่อของแผงวงจรพิมพ์ที่มีความหนาแน่นสูงซึ่งมีเส้นลวดที่ละเอียดกว่า ช่องว่างที่ใกล้กว่า และสายไฟที่หนาแน่นกว่า
PCB ที่มีการเชื่อมต่อระหว่างกันความหนาแน่นสูง (HDI) มีลักษณะเฉพาะด้วยเส้นที่ละเอียดกว่า พื้นที่ที่ใกล้กว่า และสายไฟที่หนาแน่นกว่าพวกเขามีการเชื่อมต่อที่เร็วขึ้นในขณะที่ลดขนาดของโครงการโดยปกติ กระดานเหล่านี้ยังมีจุดแวะที่มองไม่เห็นและฝังไว้ ไมโครเวียที่ผ่าด้วยเลเซอร์ การเคลือบตามลำดับ และผ่านทางแผ่นอิเล็กโทรดบอร์ด HDI สามารถรองรับการทำงานของบอร์ดรุ่นก่อนๆ ได้
สำหรับบอร์ด HDI นั้นมีความหนาแน่นของวงจรที่สูงกว่าแผงวงจรแบบเดิม การออกแบบนั้นอาจมีรูทะลุและแผ่นดักจับที่เล็กกว่า และความหนาแน่นของแผ่นเชื่อมต่อที่สูงกว่าด้วยมีการใช้กันอย่างแพร่หลายเพื่อลดน้ำหนักและขนาดโดยรวมของผลิตภัณฑ์ตลอดจนเพื่อเพิ่มประสิทธิภาพทางไฟฟ้าของอุปกรณ์
บอร์ด HDI ถูกนำไปใช้กับอุตสาหกรรมต่างๆ เช่น อุปกรณ์ดิจิทัล สมาร์ทโฟนและแท็บเล็ต รถยนต์ เครื่องบิน และผลิตภัณฑ์ยานยนต์อื่นๆ
| แผงวงจรนับชั้น: | 6L | แผงวงจรลามิเนต: | FR4 S1000-2 TG170 |
| ชั้นทองแดงหนา: | 1/1/1/1/1/1OZ | ความหนาของบอร์ด: | 1.2MM |
| ขนาดรูที่เล็กที่สุด: | 0.25mm | แทร็ก/ช่องว่าง PCB ที่เล็กที่สุด: | 6/4mil |
| หน้ากากประสานสี: | ไทโย กรีน | ซิลค์สกรีนสี: | สีขาว |
| พื้นผิว PCB เสร็จแล้ว: | แช่ทอง | ประวัติคณะกรรมการ: | การกำหนดเส้นทาง/V-CUT |
| การประยุกต์ใช้บอร์ด PCB: | การสื่อสาร | ||
| ขอความต้องการพิเศษ: | HDI ฝังไวแอสและไวแอสบอด สแต็คอัพหนึ่งขั้น /การควบคุมอิมพีแดนซ์/เติมเรซินและชุบทับ | ||
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก
Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามอื่นๆและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น
Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่งตัวอย่าง PCB มาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้
Q5: เวลานำมาตรฐานของคุณสำหรับ PCB คืออะไร?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
Q6: คุณยอมรับการชำระเงินแบบใด?
A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะค่าขนาดเล็กที่น้อยกว่า 500usd)
