1.2mm 8 Layer HDI PCB Board การผลิต
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อ PCB | บอร์ด HDI 8L 3+N+3 | Marterial | FR-4, TG170 |
|---|---|---|---|
| เลเยอร์บอร์ด | 8L | ความหนาของบอร์ด | 1.2mm |
| ความหนาของทองแดง | 2/1/1/1/1/1/1/2oz เสร็จแล้ว | Min.PCB แทร็ก/ช่องว่าง | 4/6 ล้าน |
| หน้ากากประสาน | สีดำKSM | รูเจาะเครื่องกลที่เล็กที่สุด | 0.25mm |
| คำขอพิเศษ | Vias ที่ฝังและ Vias ตาบอดซ้อนสามขั้นตอน | แอปพลิเคชัน | การควบคุมอุตสาหกรรม |
| เน้น | 1.2 มม. HDI PCB กระดาน,ODM HDI PCB กระดาน,1.2 มม. แผงวงจรความหนาแน่นสูง |
||
รายละเอียดสินค้า

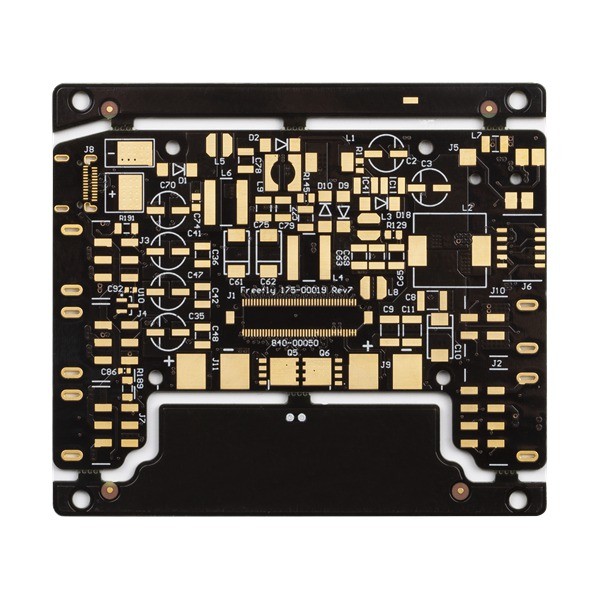

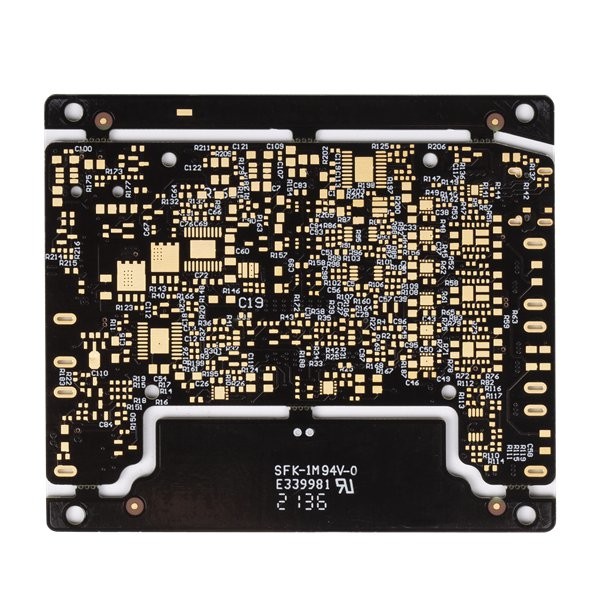

1.2 มม. 8 ชั้น HDI PCB Board
HDI PCB บอร์ด PCB การประกอบบอร์ด PCB และ PCBA 8 ชั้น PCB ต้นแบบ PCB ด่วน PCB ปริมาณต่ำ PCB ความถี่สูง PCB
บอร์ด HDI 8L 3+N+3
HDI PCB คืออะไร?High-density interconnect (HDI) PCBs มีลักษณะเฉพาะด้วยเส้นที่ละเอียดกว่า พื้นที่ที่ใกล้กว่า และสายไฟที่หนาแน่นมากขึ้น ซึ่งช่วยให้เชื่อมต่อได้เร็วยิ่งขึ้นในขณะที่ลดขนาดและปริมาณของโปรเจ็กต์กระดานเหล่านี้ยังมีจุดแวะที่ตาบอดและฝัง ไมโครเวียที่ผ่าด้วยเลเซอร์ การเคลือบตามลำดับ และผ่านทางแผ่นอิเล็กโทรด
ส่งผลให้บอร์ด HDI สามารถรองรับการทำงานของบอร์ดรุ่นก่อนๆ ได้MADPCB เป็นผู้ผลิต HDI PCB และผู้ให้บริการในเซินเจิ้น ประเทศจีนรองรับ HDI PCB ต้นแบบและการผลิตจำนวนมากด้วยราคาที่ถูกกว่าและระยะเวลารอคอยสินค้าที่รวดเร็วลูกค้าจากหลากหลายอุตสาหกรรมที่เราให้บริการมีความคาดหวังสูงในด้านคุณภาพ ความน่าเชื่อถือ และการส่งมอบตรงเวลาในการผลิต HDI PCBคุณภาพของเราไม่ได้ถูกคิดภายหลัง แต่สร้างขึ้นในแต่ละกระบวนการตั้งแต่ส่วนหน้าไปจนถึงการผลิตและการจัดส่ง
| จำนวนชั้น: | 8 ชั้น | แผงวงจรลามิเนต: | FR4 TG170 S1000-2 |
| ความหนาของทองแดงที่แตกต่างกัน: | 2/1/1/1/1/1/1/2OZ | บอร์ด PCB หนา: | 1.2 MM |
| รูเจาะเครื่องกลที่เล็กที่สุด: | 0.25 มม. | นาที.ระยะทาง/ช่องว่าง: | 4/6 ล้าน |
| หน้ากากประสานสี: | สีดำKSM | สีของตำนาน: | สีขาว |
| พื้นผิว PCB เสร็จแล้ว: | แช่ทอง | รายละเอียดคณะกรรมการ: | การโม่ |
| การประยุกต์ใช้บอร์ด PCB: | การควบคุมอุตสาหกรรม | ||
| ขอความต้องการพิเศษ: | HDI ฝัง Vias และ Vias ตาบอด ซ้อนสามขั้นตอน / การควบคุมอิมพีแดนซ์ / เติมเรซินและชุบ | ||
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก
Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้?
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต?
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามอื่นๆและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น
Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่งตัวอย่าง PCB มาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณได้
Q5:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับPCB?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
Q6: คุณยอมรับการชำระเงินแบบใด?
A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะค่าขนาดเล็กที่น้อยกว่า 500usd)
