ครึ่งรู 0.25 มม. BGA หลายชั้น Pcb กระดาน 1.2 มม. Hdi Pcb Prototype
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อ PCB | บอร์ด 6L 1+N+1HDI | Marterial | FR4 IT180 TG180 |
|---|---|---|---|
| พื้นผิวเสร็จแล้ว | แช่ทอง | ความหนาของบอร์ด | 1.2MM |
| ความหนาของทองแดง | 1/1/1/1/1/1OZ | Min.PCB แทร็ก/ช่องว่าง | 8/8mil |
| หน้ากากประสาน | สีเขียวทั้งสองด้าน | รูเจาะเครื่องกลที่เล็กที่สุด | 0.3mm |
| คำขอพิเศษ | ครึ่งรู 0.25 มม. BGA | แอพพลิเคชั่นการสื่อสารผลิตภัณฑ์ | ผลิตภัณฑ์ดิจิทัล |
| แสงสูง | 0.25 มม. BGA หลายชั้น Pcb กระดาน,1.2 มม. BGA หลายชั้น Pcb กระดาน,1.2 มม. Hdi Pcb ต้นแบบ |
||
รายละเอียดสินค้า

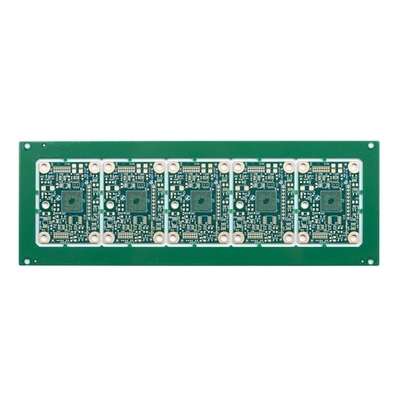

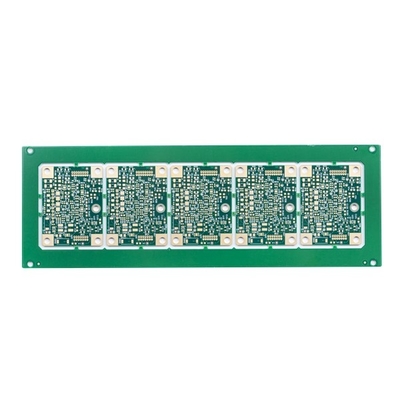

ครึ่งรู 0.25 มม. BGA หลายชั้น Pcb กระดาน 1.2 มม. Hdi Pcb Prototype
HDI PCB กระดาน Half Hole 0.25mm BGA หลายชั้น Pcb กระดาน 6 ชั้น Pcb กระดาน การผลิตบอร์ด Pcb
บอร์ด HDI 6L 1+N+1
HDI PCB หมายถึงแผงวงจรพิมพ์ที่มีความหนาแน่นสูงซึ่งมีลักษณะเป็นเส้นที่ละเอียดกว่า ช่องว่างที่ใกล้กว่า และสายไฟที่หนาแน่นมากขึ้น
เนื่องจากความหนาแน่นของวงจรที่สูงกว่าแผงวงจรแบบเดิม การออกแบบ HDI PCB จึงอาจมีรูทะลุและแผ่นดักจับที่เล็กกว่า ตลอดจนความหนาแน่นของแผ่นเชื่อมต่อที่สูงขึ้นHDI PCB ใช้กันอย่างแพร่หลายในการลดน้ำหนักและขนาดโดยรวมของผลิตภัณฑ์ ตลอดจนเพื่อเพิ่มประสิทธิภาพทางไฟฟ้าของอุปกรณ์
บอร์ด HDI กองซ้อน:
1+N+1ด้วยเลเซอร์ไมโครเวียและแกนฝังกลผ่าน“1” หมายถึง “การสะสม” หรือการเคลือบตามลำดับในแต่ละด้านของแกนกลาง
ฉัน+N+ฉัน(i>=2) PCBs มีชั้นการเชื่อมต่อที่มีความหนาแน่นสูงตั้งแต่ 2 ชั้นขึ้นไปMicrovias บนชั้นต่างๆ สามารถเซหรือซ้อนกันได้โครงสร้างไมโครเวียที่เรียงซ้อนกันด้วยทองแดงมักจะเห็นในการออกแบบที่ท้าทาย
ผลิตภัณฑ์ HSX ครอบคลุม 1~32L FR-4 PCB, IMS PCB, บอร์ด HDI, บอร์ด PTFE ความถี่สูงและบอร์ดแข็งแบบยืดหยุ่น ฯลฯ ให้บริการการผลิตแบบหมุนเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงปริมาณน้อยถึงปริมาณมาก การผลิต PCB ผลิตภัณฑ์มีการใช้กันอย่างแพร่หลายในด้านเทคโนโลยีขั้นสูง เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และการบินและอวกาศ
| PCB Layer | 6L | วัสดุ PCB | FR4 IT180 TG180 |
| ความหนาของทองแดง | 1/1/1/1/1/1OZ | ความหนาของ PCB | 1.2MM |
| นาที.ขนาดรู | 0.3mm | Min.PCB แทร็ก/ช่องว่าง: | 8/8mil |
| หน้ากากประสาน PCB | เขียว | PCB ซิลค์สกรีน | สีขาว |
| พื้นผิว PCB เสร็จแล้ว | แช่ทอง | เค้าร่าง PCB | เส้นทาง |
| แอปพลิเคชัน | ผลิตภัณฑ์ดิจิทัล | ||
| ข้อกำหนดพิเศษ: | HDI ฝังจุดอ่อนและจุดบอด ซ้อนขั้นหนึ่งขั้น //การควบคุมอิมพีแดนซ์/ครึ่งรู/เติมเรซินและชุบมากกว่า/0.25 มม. BGA | ||
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก
Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามอื่นๆและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น
Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณในการโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้
