ความหนาแน่นสูง Interconnect HDI PCB กระดาน 0.8mm 4L Resin Filled
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อ PCB | 4L 1+N+1 บอร์ด HDI | Marterial | FR4 TG170 |
|---|---|---|---|
| เลเยอร์บอร์ด | 4L | ความหนาของบอร์ด | 0.8mm |
| ความหนาของทองแดง | 1/1/1/1OZ เสร็จแล้ว | Min.PCB แทร็ก/ช่องว่าง | 0.06/0.06 มม. |
| หน้ากากประสาน | สีฟ้า | รูเจาะเครื่องกลที่เล็กที่สุด | 0.15mm |
| คำขอพิเศษ | การควบคุมอิมพีแดนซ์ / เติมเรซินและชุบโอเวอร์ | แอพพลิเคชั่นการสื่อสารผลิตภัณฑ์ | ผลิตภัณฑ์ดิจิทัล |
| แสงสูง | 0.8 มม. 4L HDI PCB Board,4L HDI PCB Board,0.8 มม. ความหนาแน่นสูงเชื่อมต่อ |
||
รายละเอียดสินค้า

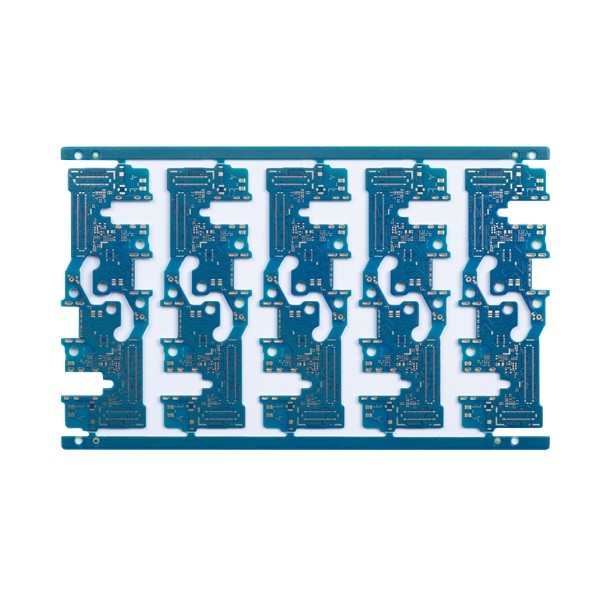

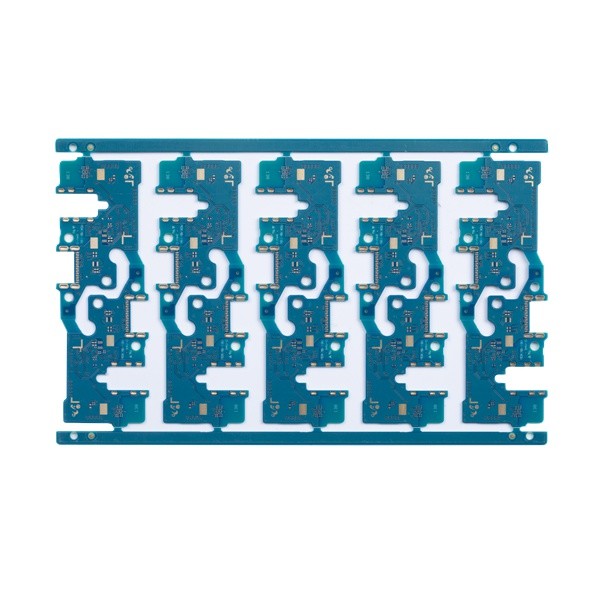

ความหนาแน่นสูง Interconnect HDI PCB Board 0.8mm 4L Resin Filled
HDI PCB Board การผลิตบอร์ด PCB การเชื่อมต่อระหว่างกันความหนาแน่นสูง เทคโนโลยี HDI PCB HDI แผงวงจรพิมพ์
บอร์ด HDI 4L 1+N+1
HDI PCB หมายถึงแผงวงจรพิมพ์ที่มีความหนาแน่นสูงซึ่งมีลักษณะเป็นเส้นที่ละเอียดกว่า ช่องว่างที่ใกล้กว่า และสายไฟที่หนาแน่นมากขึ้น
เนื่องจากความหนาแน่นของวงจรที่สูงกว่าแผงวงจรแบบเดิม การออกแบบ HDI PCB จึงอาจมีรูทะลุและแผ่นดักจับที่เล็กกว่า ตลอดจนความหนาแน่นของแผ่นเชื่อมต่อที่สูงขึ้นHDI PCB ใช้กันอย่างแพร่หลายในการลดน้ำหนักและขนาดโดยรวมของผลิตภัณฑ์ ตลอดจนเพื่อเพิ่มประสิทธิภาพทางไฟฟ้าของอุปกรณ์
บอร์ด HDI กองซ้อน:
1+N+1ด้วยเลเซอร์ไมโครเวียและแกนฝังกลผ่าน“1” หมายถึง “การสะสม” หรือการเคลือบตามลำดับในแต่ละด้านของแกนกลาง
ฉัน+N+ฉัน(i>=2) PCBs มีชั้นการเชื่อมต่อที่มีความหนาแน่นสูงตั้งแต่ 2 ชั้นขึ้นไปMicrovias บนชั้นต่างๆ สามารถเซหรือซ้อนกันได้โครงสร้างไมโครเวียที่เรียงซ้อนกันด้วยทองแดงมักจะเห็นในการออกแบบที่ท้าทาย
ผลิตภัณฑ์ HSX ครอบคลุม 1~32L FR-4 PCB, IMS PCB, บอร์ด HDI, บอร์ด PTFE ความถี่สูงและบอร์ดแข็งแบบยืดหยุ่น ฯลฯ ให้บริการการผลิตแบบหมุนเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงปริมาณน้อยถึงปริมาณมาก การผลิต PCB ผลิตภัณฑ์มีการใช้กันอย่างแพร่หลายในด้านเทคโนโลยีขั้นสูง เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และการบินและอวกาศ
| แผงวงจรนับชั้น: | 4L | แผงวงจรลามิเนต: | FR4 TG170 |
| ชั้นทองแดงหนา: | 1/สูง/สูง/1ออนซ์ | ความหนาของบอร์ด: | 0.8MM |
| ขนาดรูที่เล็กที่สุด: | 0.15mm | แทร็ก/ช่องว่าง PCB ที่เล็กที่สุด: | 0.06/0.06 มม. |
| หน้ากากประสานสี: | ไทโย บลู | ซิลค์สกรีนสี: | ไม่มี |
| พื้นผิว PCB เสร็จแล้ว: | แช่ทอง | ประวัติคณะกรรมการ: | การกำหนดเส้นทาง/V-CUT |
| การประยุกต์ใช้บอร์ด PCB: | ผลิตภัณฑ์ดิจิทัล | ||
| ขอความต้องการพิเศษ: | พื้นที่เส้นเล็กและช่องว่าง:2.5/2.5mil/HDI ฝังจุดแวะและจุดบอด หนึ่งขั้นซ้อนขึ้น /นาทีผ่านรูขนาด 0.15 มม./การควบคุมอิมพีแดนซ์/เติมเรซินและชุบทับ | ||
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก
Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: ไฟล์ PCB ของเราจะถูกตรวจสอบหรือไม่
ก. ใช่.ข้อมูลของคุณจะได้รับการตรวจสอบโดยทีมวิศวกรของเราหากเราพบปัญหาทางเทคนิคหรือมีข้อสงสัยใดๆ เราจะติดต่อคุณและแก้ปัญหาร่วมกัน
Q4: ผลิตภัณฑ์ของเราจะได้รับการทดสอบก่อนจัดส่งหรือไม่
ก. ใช่.เราสามารถจัดเตรียมการทดสอบวงจรฟังก์ชันได้หากคุณจัดเตรียมวิธีการทดสอบให้กับเรา
Q5: คุณให้บริการ PCB Assembly ด้วยหรือไม่?
สำหรับสินค้าหนักมากกว่า 300 กก. เราอาจจัดส่งบอร์ด PCB ของคุณทางเรือหรือทางอากาศเพื่อประหยัดค่าขนส่งแน่นอน หากคุณมีผู้ส่งของคุณเอง เราอาจติดต่อพวกเขาเพื่อจัดการกับการจัดส่งของคุณ
