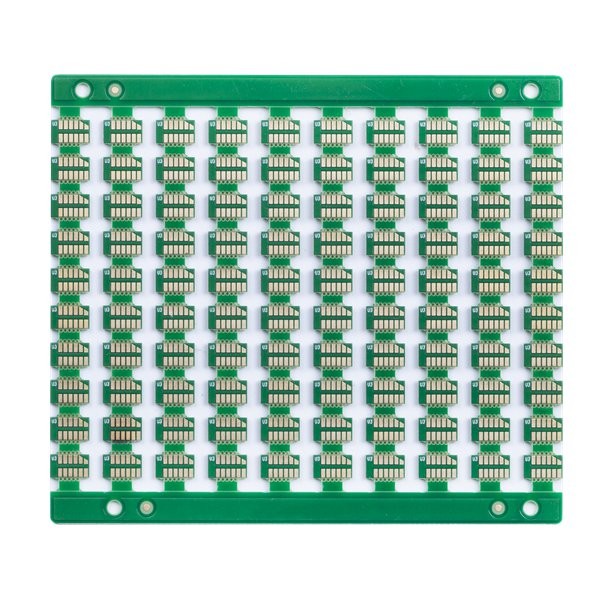

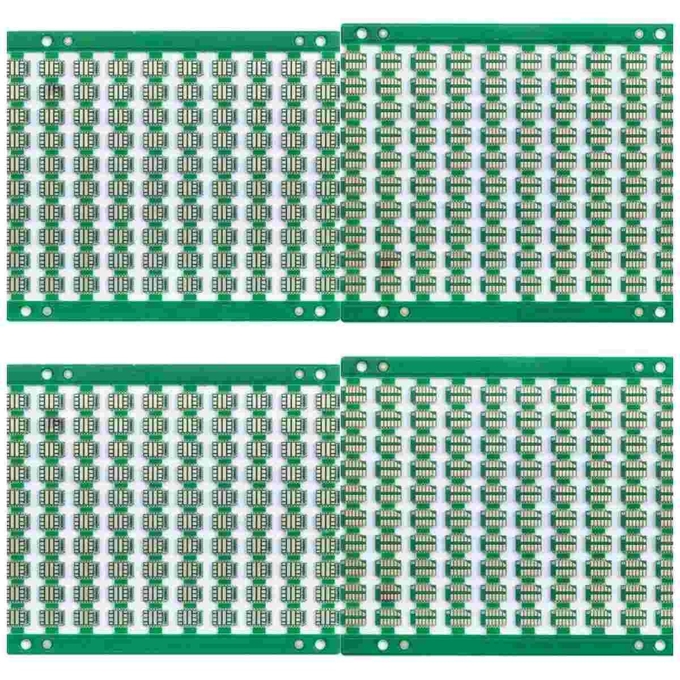

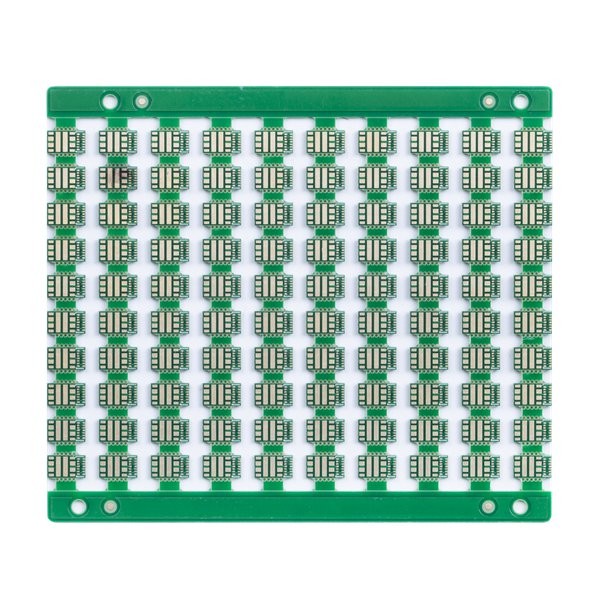

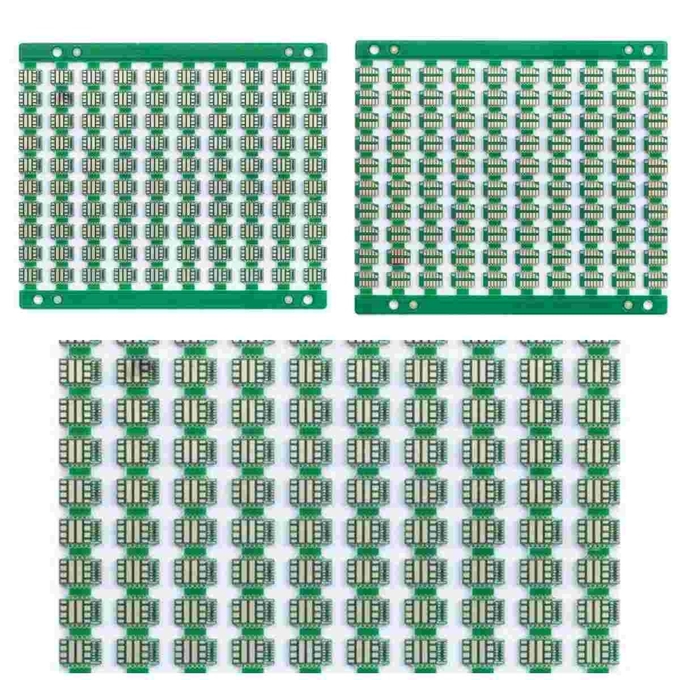

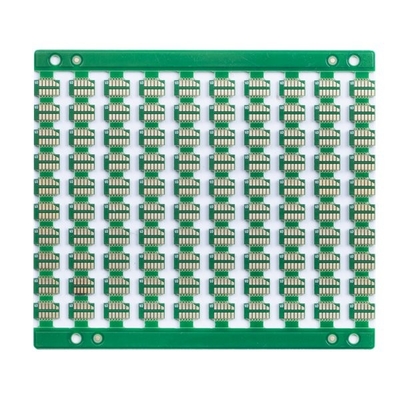

1.6 มม. ความหนาแน่นสูง Pcb 4mil แผงวงจรอิเล็กทรอนิกส์ FR4 TG170

1.6 มม. ความหนาแน่นสูง Pcb 4mil แผงวงจรอิเล็กทรอนิกส์ FR4 TG170

HDI PCB กระดาน บอร์ด Pcb อิเล็กทรอนิกส์ บริการประกอบแผงวงจรพิมพ์ บริการประกอบแผงวงจรพิมพ์

4L 1+N+1 บอร์ด HDI

HDI PCB หมายถึงแผงวงจรพิมพ์ที่มีความหนาแน่นสูงซึ่งมีลักษณะเป็นเส้นที่ละเอียดกว่า ช่องว่างที่ใกล้กว่า และสายไฟที่หนาแน่นมากขึ้น
เนื่องจากความหนาแน่นของวงจรที่สูงกว่าแผงวงจรแบบเดิม การออกแบบ HDI PCB จึงอาจมีรูทะลุและแผ่นดักจับที่เล็กกว่า ตลอดจนความหนาแน่นของแผ่นเชื่อมต่อที่สูงขึ้นHDI PCB ใช้กันอย่างแพร่หลายในการลดน้ำหนักและขนาดโดยรวมของผลิตภัณฑ์ ตลอดจนเพื่อเพิ่มประสิทธิภาพทางไฟฟ้าของอุปกรณ์

บอร์ด HDI กองซ้อน:
1+N+1 ด้วยเลเซอร์ไมโครเวียและแกนฝังกลผ่าน“1” หมายถึง “การสะสม” หรือการเคลือบตามลำดับในแต่ละด้านของแกนกลาง
ฉัน+N+ฉัน (i>=2) PCBs มีชั้นการเชื่อมต่อที่มีความหนาแน่นสูงตั้งแต่ 2 ชั้นขึ้นไปMicrovias บนชั้นต่างๆ สามารถเซหรือซ้อนกันได้โครงสร้างไมโครเวียที่เรียงซ้อนกันด้วยทองแดงมักจะเห็นในการออกแบบที่ท้าทาย

ผลิตภัณฑ์ HSX ครอบคลุม 1~32L FR-4 PCB, IMS PCB, บอร์ด HDI, บอร์ด PTFE ความถี่สูงและบอร์ดแข็งแบบยืดหยุ่น ฯลฯ ให้บริการการผลิตแบบหมุนเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงปริมาณน้อยถึงปริมาณมาก การผลิต PCB ผลิตภัณฑ์มีการใช้กันอย่างแพร่หลายในด้านเทคโนโลยีขั้นสูง เช่น การสื่อสาร อุปกรณ์จ่ายไฟ เครือข่ายคอมพิวเตอร์ ผลิตภัณฑ์ดิจิทัล การควบคุมอุตสาหกรรม วิทยาศาสตร์และการศึกษา อุปกรณ์ทางการแพทย์ และการบินและอวกาศ

คำถามที่พบบ่อย:
Q1: คุณสามารถให้บริการอะไรได้บ้าง?
A: การผลิต PCB, การประกอบ PCB, คำสั่งต้นแบบอย่างรวดเร็วและอื่น ๆ

Q2: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้

Q3:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับPCB?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ

Q4: ผลิตภัณฑ์ของเราจะได้รับการทดสอบก่อนจัดส่งหรือไม่
ก. ใช่.เราสามารถจัดเตรียมการทดสอบวงจรฟังก์ชันได้หากคุณจัดเตรียมวิธีการทดสอบให้กับเรา

Q5: จะรับใบเสนอราคาอย่างรวดเร็วได้อย่างไร?
ตอบ: โปรดระบุไฟล์ gerber และรายละเอียดของบอร์ด (รวมถึงชั้น ความหนาของบอร์ด ความหนาของทองแดง การรักษาพื้นผิว หน้ากากประสาน และสีซิลค์สกรีน คำขอพิเศษถ้ามี ปริมาณความต้องการ ฯลฯ)
ตัวอย่าง:
ชั้น PCB: 2L/4L/6L/8L/10L/12L
วัสดุ PCB/วัสดุฐาน: FR4, TG170;FR, เฉิงยี/FR4, IT180A;โรเจอร์ส+FR4 TG170;FR4+PI
ความหนาของทองแดง: 1/1oz เสร็จแล้ว;2/2oz เสร็จแล้ว;1/1/1/1oz เสร็จแล้ว;2/2/2/2oz เสร็จแล้ว;ฐานด้านใน 1 ออนซ์และด้านนอก 1 ออนซ์เสร็จแล้ว
หน้ากากประสาน PCB / หน้ากากประสาน สี: สีเขียวสำหรับทั้งสองด้าน;สีฟ้าสำหรับทั้งสองด้าน;สีดำสำหรับทั้งสองด้าน;ขาวได้ทั้งสองข้าง
ซิลค์สกรีน PCB: สองด้าน สีขาว;ไม่มี;สีดำทั้งสองด้าน
จำนวน: 15 ชิ้น, 5 วันทำการ;1000 ชิ้น 14 วันทำการ;
