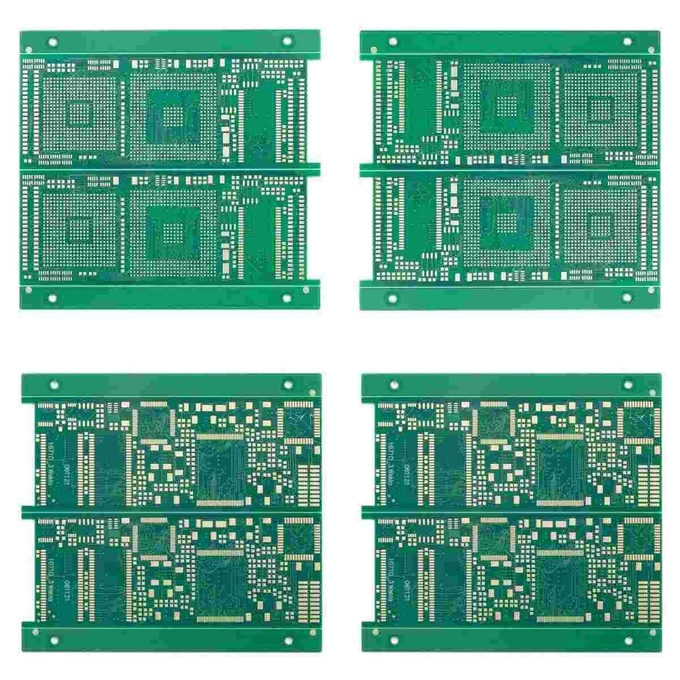

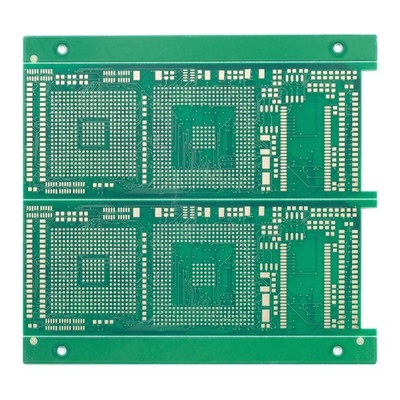

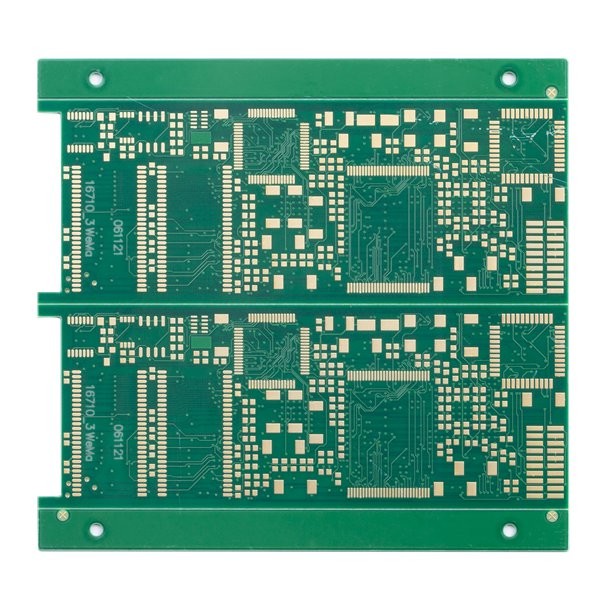

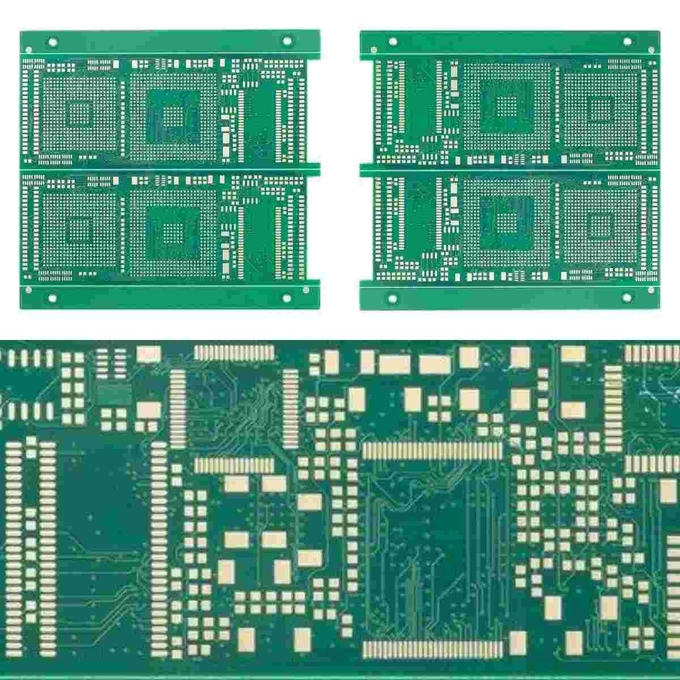

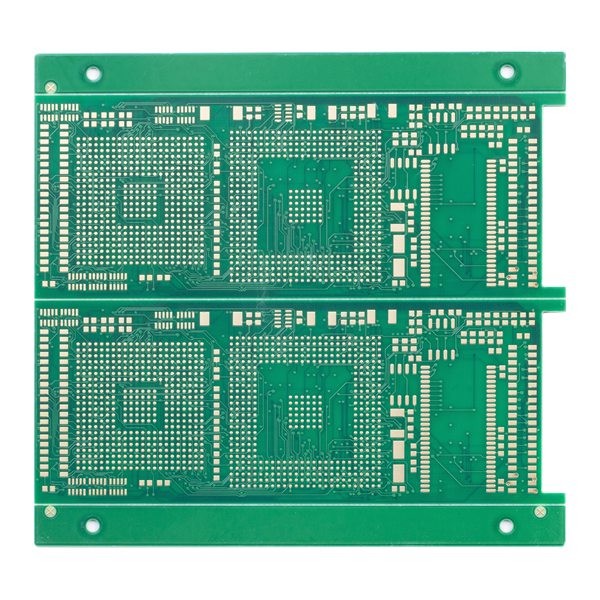

บอร์ด HDI PCB หลายชั้น 0.9 มม. 8 ชั้น Pcb Fabrication เขียว Solder Mask
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อ PCB | บอร์ด HDI 8L 2+N+2 | Marterial | FR-4, TG170 |
|---|---|---|---|
| เลเยอร์บอร์ด | 8L | ความหนาของบอร์ด | 0.9mm |
| ความหนาของทองแดง | 1/H/1/1/H/H/H/1 OZ | Min.PCB แทร็ก/ช่องว่าง | 3/3mil |
| หน้ากากประสาน | เขียว | รูเจาะเครื่องกลที่เล็กที่สุด | 0.15mm |
| คำขอพิเศษ | HDI ฝัง Vias และ Vias ตาบอด ซ้อนสองขั้นตอน | แอปพลิเคชัน | การควบคุมอุตสาหกรรม |
| แสงสูง | บอร์ด PCB HDI ISO9001,บอร์ด PCB HDI 0.9 มม.,การผลิต Pcb 8 ชั้น 0.9 มม. |
||
รายละเอียดสินค้า
บอร์ด HDI PCB หลายชั้น 0.9 มม. 8 ชั้น Pcb Fabrication เขียว Solder Mask
บอร์ด HDI PCB บอร์ด PCB หลายชั้น บอร์ด PCB 8 ชั้น บอร์ด HDI ประเทศจีน การประกอบ PCB บริการผลิต PCB PCB Assy
บอร์ด HDI 8L 2+N+2
HDI PCB หมายถึงแผงวงจรพิมพ์ที่มีความหนาแน่นสูงซึ่งมีลักษณะเป็นเส้นที่ละเอียดกว่า ช่องว่างที่ใกล้กว่า และสายไฟที่หนาแน่นมากขึ้น
เนื่องจากความหนาแน่นของวงจรที่สูงกว่าแผงวงจรแบบเดิม การออกแบบ HDI PCB จึงอาจมีรูทะลุและแผ่นดักจับที่เล็กกว่า ตลอดจนความหนาแน่นของแผ่นเชื่อมต่อที่สูงขึ้นHDI PCB ใช้กันอย่างแพร่หลายในการลดน้ำหนักและขนาดโดยรวมของผลิตภัณฑ์ ตลอดจนเพื่อเพิ่มประสิทธิภาพทางไฟฟ้าของอุปกรณ์
บอร์ด HDI กองซ้อน:
1+N+1ด้วยเลเซอร์ไมโครเวียและแกนฝังกลผ่าน“1” หมายถึง “การสะสม” หรือการเคลือบตามลำดับในแต่ละด้านของแกนกลาง
ผม+N+ผม (ผม>=2)PCBs มีชั้นการเชื่อมต่อที่มีความหนาแน่นสูง "สร้างขึ้น" 2 ชั้นขึ้นไปMicrovias บนชั้นต่างๆ สามารถเซหรือซ้อนกันได้โครงสร้างไมโครเวียที่เรียงซ้อนกันด้วยทองแดงมักจะเห็นในการออกแบบที่ท้าทาย
| PCB Layer | 8L | วัสดุ PCB | FR4 TG170 |
| ความหนาของทองแดง | 1/H/1/1/H/H/H/1 OZ | ความหนาของ PCB | 0.9MM |
| นาที.ขนาดรู | 0.15mm | Min.PCB แทร็ก/ช่องว่าง: | 3/3mil |
| หน้ากากประสาน PCB | เขียว | PCB ซิลค์สกรีน | สีขาว |
| พื้นผิว PCB เสร็จแล้ว | แช่ทอง | เค้าร่าง PCB | การกำหนดเส้นทาง/V-CUT |
| แอปพลิเคชัน | การควบคุมอุตสาหกรรม | ||
| ข้อกำหนดพิเศษ: | พื้นที่บรรทัดเล็ก ๆ และช่องว่าง:3/3mil/HDI ฝังจุดแวะและจุดบอด ซ้อนสองขั้น / นาทีผ่านรูขนาด 0.15 มม./การควบคุมอิมพีแดนซ์/เติมเรซินและชุบมากกว่า/0.25 มม. BGA | ||
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก
Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: ไฟล์ PCB ของฉันปลอดภัยหรือไม่เมื่อฉันส่งให้คุณเพื่อการผลิต
ตอบ: เราเคารพในลิขสิทธิ์ของลูกค้าและจะไม่ผลิต PCB ให้กับผู้อื่นโดยใช้ไฟล์ของคุณ เว้นแต่ว่าเราได้รับอนุญาตเป็นลายลักษณ์อักษรจากคุณ และเราจะไม่แชร์ไฟล์เหล่านี้กับบุคคลที่สามอื่นๆและเราสามารถลงนาม NDA กับลูกค้าได้หากจำเป็น
Q4: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้
Q5:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับPCB?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
Q6: คุณยอมรับการชำระเงินแบบใด?
A: การโอนเงินผ่านธนาคาร (T/T) หรือเลตเตอร์ออฟเครดิต (L/C) หรือ Paypal (เฉพาะค่าขนาดเล็กที่น้อยกว่า 500usd)
Q7: วิธีการจัดส่งคืออะไร?
สำหรับสินค้าหนักมากกว่า 300 กก. เราอาจจัดส่งบอร์ด PCB ของคุณทางเรือหรือทางอากาศเพื่อประหยัดค่าขนส่งแน่นอน หากคุณมีผู้ส่งของคุณเอง เราอาจติดต่อพวกเขาเพื่อจัดการกับการจัดส่งของคุณ
Q8: ปริมาณการสั่งซื้อขั้นต่ำของคุณคือเท่าไร?
A: ไม่มีขั้นต่ำ ปริมาณจะมีผลกับราคาเท่านั้นโปรดติดต่อเราสำหรับ RFQ
