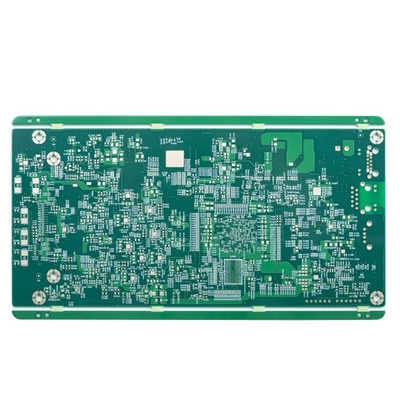

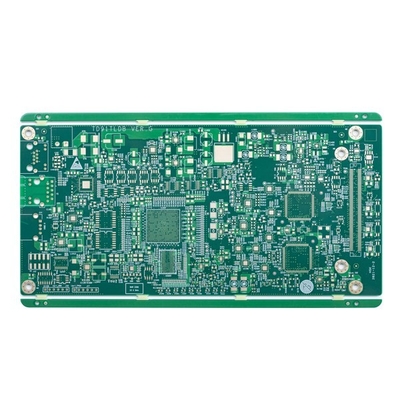

2.0mm 14 Layer HDI PCB กระดาน ต้นแบบ FR4 TG170 เขียว Solder Mask

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xชื่อ PCB | บอร์ด HDI 14L 1+N+1 | Marterial | FR-4, TG170 |
---|---|---|---|
เลเยอร์บอร์ด | 14L | ความหนาของบอร์ด | 2.0MM |
ด้านนอกน้ำหนักทองแดงสำเร็จรูป | 1oz | น้ำหนักทองแดงภายใน ด้านใน | ฐาน Hoz |
หน้ากากประสาน | เขียว | รูเจาะเครื่องกลที่เล็กที่สุด | 0.2MM |
คำขอพิเศษ | การควบคุมอิมพีแดนซ์/เติมเรซินและชุบมากกว่า/0.25 มม. BGA | แอปพลิเคชัน | ผลิตภัณฑ์ดิจิทัล |
แสงสูง | 2.0 มม. HDI PCB กระดาน,14L HDI PCB กระดาน,2.0 มม. 14 ชั้น pcb |

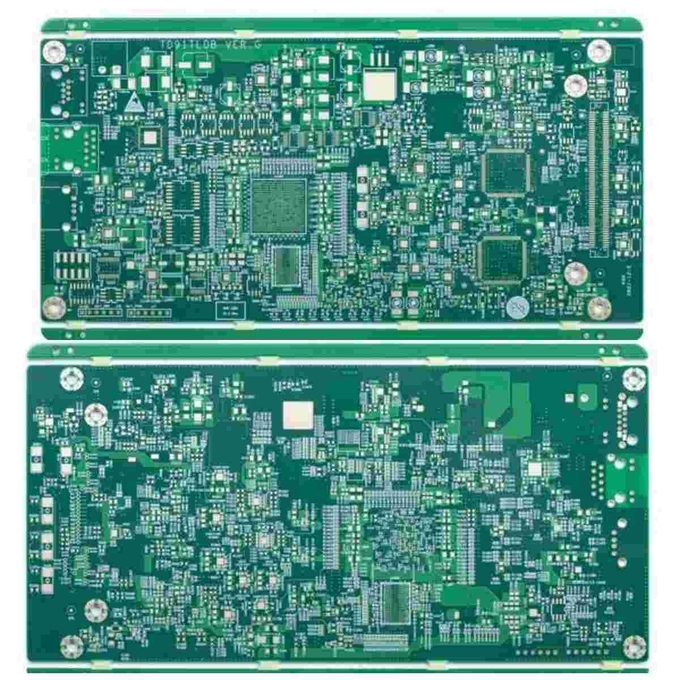

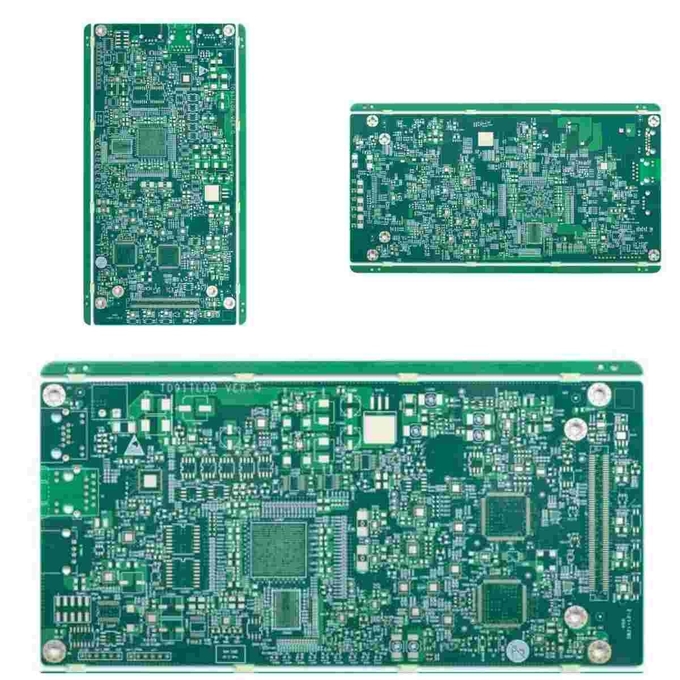

2.0mm 14 Layer HDI PCB กระดาน ต้นแบบ FR4 TG170 เขียว Solder Mask
บอร์ด HDI PCB บอร์ด PCB 14 ชั้น บอร์ด PCB สีเขียว แผงวงจรต้นแบบ แผงวงจรต้นแบบ FR4 PCB กระดาน
บอร์ด HDI 14L 1+N+1
แผงวงจรพิมพ์ที่มีความหนาแน่นสูงซึ่งเรียกอีกอย่างว่าบอร์ด HDI มีลักษณะเป็นเส้นที่ละเอียดกว่า พื้นที่ที่ใกล้กว่า และสายไฟที่หนาแน่นกว่า
บอร์ด HDI มีความหนาแน่นของวงจรที่สูงกว่า การออกแบบไม่เพียงแต่สามารถเจาะทะลุผ่านรูและแผ่นดักจับที่เล็กลงเท่านั้น แต่ยังรวมถึงความหนาแน่นของแผ่นเชื่อมต่อที่สูงขึ้นด้วยมีการใช้กันอย่างแพร่หลายเพื่อลดน้ำหนักและขนาดโดยรวมของผลิตภัณฑ์ตลอดจนเพื่อเพิ่มประสิทธิภาพทางไฟฟ้าของอุปกรณ์
ผลิตภัณฑ์ HSX ครอบคลุม 1~32L FR-4 PCB, IMS PCB, บอร์ด HDI, บอร์ด PTFE ความถี่สูงและบอร์ดแข็งแบบยืดหยุ่น ฯลฯ ให้บริการการผลิตแบบหมุนเร็วที่ยืดหยุ่น (12 ชั่วโมงถึง 72 ชั่วโมง) รวมถึงปริมาณน้อยถึงปริมาณมาก การผลิต PCB
ขนาดแผงของความสามารถของโรงงาน HSX คือสูงสุด 740x500 มม. แต่เมื่อขนาดแผงใหญ่กว่า 600 มม. จะต้องตรวจสอบก่อนและขนาดแผงขั้นต่ำที่เราสามารถเข้าถึงได้คือ 5*5 มม.
ความหนาของ PCB ที่เราสามารถเข้าถึงได้คือตั้งแต่ 0.2 มม. ถึง 4.0 มม. หากความหนาของบอร์ดน้อยกว่า 0.2 มม. หรือใหญ่กว่า 4 มม. จะต้องประเมินบอร์ดในตอนแรก (ป.ล. ถ้าความหนาของบอร์ด </= 0.6 มม. พื้นผิวสำเร็จรูปไม่สามารถ HASL/LF-HASL)
ความสามารถของขนาดรูขั้นต่ำของโรงงานคือ 0.15 มม. หากขนาดรูเล็กกว่า 0.15 มม. จะต้องตรวจสอบบอร์ดในตอนแรก
สีของหน้ากากประสาน ได้แก่ สีแดง สีเขียวด้าน สีเขียวด้าน สีฟ้า สีฟ้าด้าน สีดำ สีดำด้าน สีขาว และอื่นๆ
สีของขา ได้แก่ สีขาว สีดำ เป็นต้น
แผงวงจรนับชั้น: | 14L | แผงวงจรลามิเนต: | FR4 TG170 |
ชั้นทองแดงหนา: | ด้านนอก 1oz ด้านใน H oz | ความหนาของบอร์ด: | 2.0MM |
ขนาดรูที่เล็กที่สุด: | 0.20mm | แทร็ก/ช่องว่าง PCB ที่เล็กที่สุด: | 4/6 ล้าน |
หน้ากากประสานสี: | ไทโย กรีน | ซิลค์สกรีนสี: | สีขาว |
พื้นผิว PCB เสร็จแล้ว: | แช่ทอง | ประวัติคณะกรรมการ: | เส้นทาง |
การประยุกต์ใช้บอร์ด PCB: | ผลิตภัณฑ์ดิจิทัล | ||
ขอความต้องการพิเศษ: | HDI ไวแอสฝังและไวแอสบอด สแต็คอัพหนึ่งขั้น /การควบคุมอิมพีแดนซ์/เติมเรซินและเคลือบมากกว่า/0.25มม. BGA |
คำถามที่พบบ่อย:
Q1: คุณเป็นโรงงานหรือ บริษัท การค้าหรือไม่?
ตอบ: ใช่ เราเป็นโรงงาน เรามีการผลิต PCB ต้นแบบแบบเปิดอย่างรวดเร็วและสายการผลิต PCB ปริมาณมาก
Q2: คุณสามารถยอมรับรูปแบบไฟล์ PCB แบบใดสำหรับการผลิตได้
ตอบ: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: ถ้าเราไม่มีไฟล์ PCB / ไฟล์ Gerber มีเพียงตัวอย่าง PCB คุณสามารถผลิตให้ฉันได้หรือไม่?
ตอบ: ได้ เราสามารถช่วยคุณในการโคลน PCB ได้เพียงส่ง PCB ตัวอย่างมาให้เรา เราสามารถลอกแบบการออกแบบ PCB และคำนวณออกมาได้
Q4:อะไรคือสิ่งที่เวลานำมาตรฐานของคุณสำหรับPCB?
A: ตัวอย่าง/ต้นแบบ (น้อยกว่า 3 ตร.ม.):
1-2 ชั้น: 3 ถึง 5 วันทำการ (เร็วที่สุด 24 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
4-8 ชั้น: 7 ~ 12 วันทำการ (เร็วที่สุด 48 ชั่วโมงสำหรับบริการเลี้ยวด่วน)
การผลิตจำนวนมาก (น้อยกว่า 200 ตร.ม.):
1-2 ชั้น:7 ถึง 12 วันทำการ
4-8 ชั้น: 10 ถึง 15 วันทำการ
Q5: ขั้นต่ำของคุณคืออะไรปริมาณการสั่งซื้อ?
A: ไม่มีขั้นต่ำ ปริมาณจะมีผลกับราคาเท่านั้น
Q6.วิธีรับใบเสนอราคาอย่างรวดเร็ว?
โปรดระบุไฟล์เกอร์เบอร์และรายละเอียดของบอร์ด (รวมถึงเลเยอร์ ความหนาของบอร์ด ความหนาของทองแดง การรักษาพื้นผิว หน้ากากประสาน และสีซิลค์สกรีน คำขอพิเศษ หากมี ปริมาณความต้องการ ฯลฯ)
ตัวอย่าง:
ประเภท PCB | 4L PCB หลายชั้น |
พื้นผิวเสร็จแล้ว | LF-HASL |
วัสดุฐาน | FR4, TG170 |
ความหนาของทองแดง | ฐานด้านใน 1 ออนซ์ ทองแดงสำเร็จรูป 1 ออนซ์ |
หน้ากากประสาน PCB | สีเขียวทั้งสองด้าน |
PCB ซิลค์สกรีน | ขาวได้ทั้งสองข้าง |
ข้อกำหนดพิเศษ | อุดรู/ขอบชุบเรซิ่น นิ้วทองหนา 30u" |
